Qualidade de Medição em Ferramentas de Medição de Precisão: Exatidão, Precisão, Resolução e Tolerância

A qualidade de medição em ferramentas de medição de precisão é a relação entre a ferramenta, suas especificações declaradas e o resultado de medição que um usuário pode razoavelmente confiar. Exatidão, precisão, resolução e tolerância descrevem diferentes partes dessa relação, e devem ser interpretados em conjunto, em vez de tratados como conceitos intercambiáveis.

Exatidão descreve a proximidade de um valor verdadeiro ou aceito, precisão descreve a consistência entre leituras repetidas, resolução descreve a menor mudança legível e tolerância descreve a variação aceitável para a característica medida. Uma ferramenta de medição de precisão pode mostrar incrementos finos, repetir leituras de forma consistente ou atender a uma afirmação de exatidão declarada, mas a utilidade do resultado ainda depende da tolerância exigida e do contexto de medição.

A confiança na medição depende ainda da repetibilidade, estado de calibração, condição da ferramenta, método do operador, condição da peça e influência ambiental. Quando qualquer condição muda, a mesma ferramenta pode produzir uma leitura menos útil para confirmar se uma dimensão está dentro da faixa de tolerância exigida.

Esta página explica como os principais termos de qualidade de medição funcionam em conjunto, como os termos diferem entre si e como as especificações da ferramenta devem ser lidas antes de julgar se uma ferramenta de medição de precisão é adequada para uma tarefa de medição.

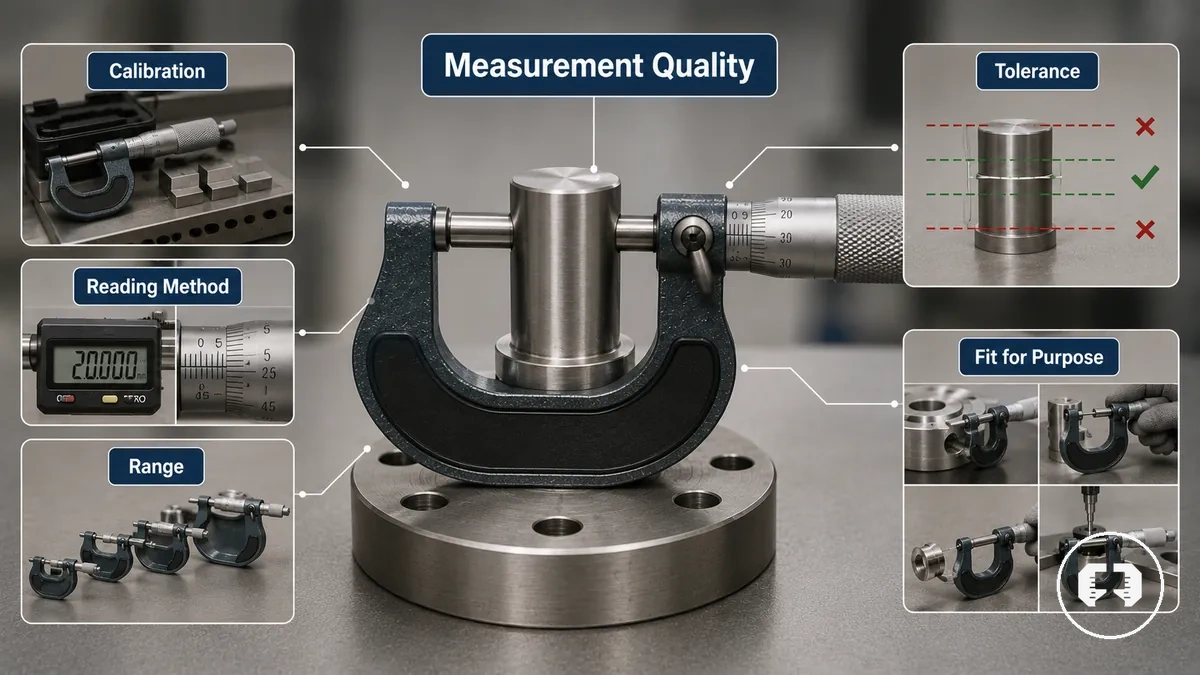

O que Qualidade de Medição Significa em Ferramentas de Medição de Precisão

Qualidade de medição em ferramentas de medição de precisão é o grau em que uma ferramenta pode produzir leituras úteis para um propósito de medição exigido. Ela define o quão bem uma ferramenta de medição suporta decisões confiáveis para a aplicação pretendida, em vez de quão impressionante uma especificação isolada parece.

A qualidade de medição é influenciada por múltiplas condições relacionadas. A confiança em uma leitura pode depender do estado de calibração da ferramenta, do método de leitura, da faixa de medição e da tolerância exigida para a tarefa. Como esses fatores interagem, o preço, o tipo de visor ou uma única especificação não podem determinar se um resultado de medição é adequado para um propósito específico.

A qualidade de medição depende da adequação ao propósito, e não de uma especificação isolada. Seções posteriores explicam como atributos como exatidão, precisão, resolução e tolerância contribuem para essa avaliação geral. Para uma introdução mais ampla à categoria de medição, consulte a visão geral de ferramentas de medição de precisão.

Exatidão, Precisão, Resolução e Tolerância como Atributos de Medição

Os atributos de medição de ferramentas de medição de precisão respondem a diferentes perguntas de medição. Exatidão, precisão, resolução e tolerância descrevem aspectos distintos do desempenho da medição, portanto devem ser considerados em conjunto, e não tratados como termos intercambiáveis.

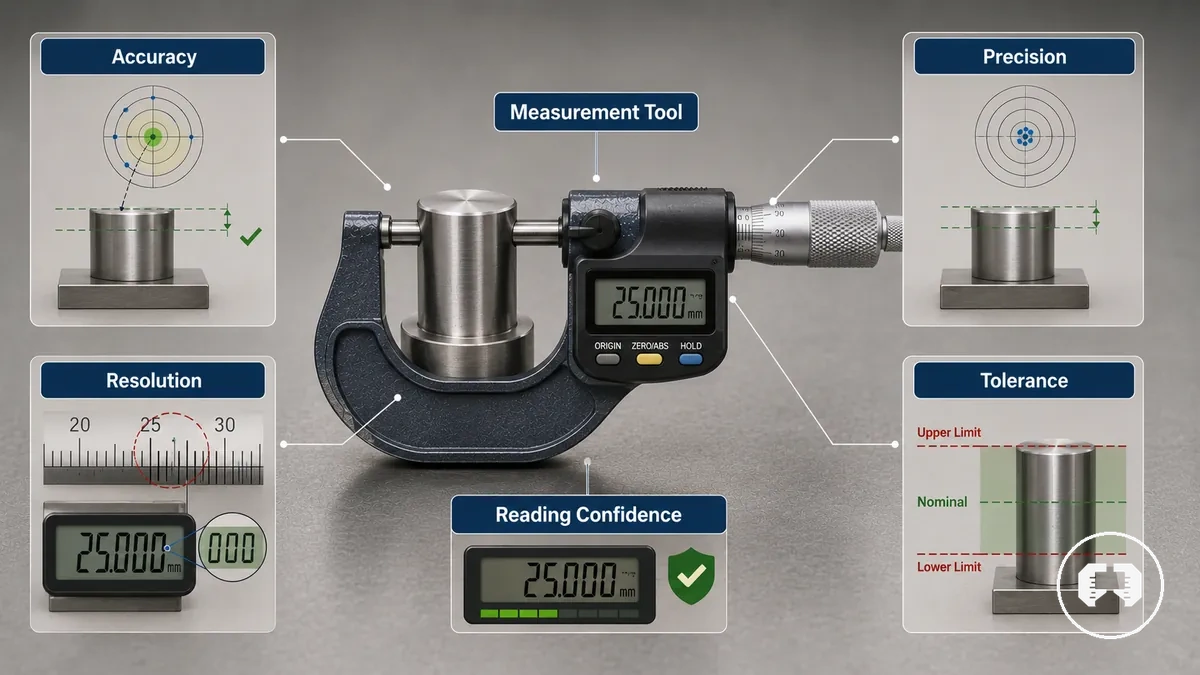

A comparação abaixo separa esses atributos para mostrar como cada um contribui para a utilidade de um resultado de medição.

Atributo	Significado	Função na Medição	Efeito Prático
Exatidão	Proximidade de uma medição ao valor aceito.	Indica o quão próximo uma leitura representa o valor pretendido.	Pode aumentar a confiança em um resultado quando a ferramenta e as condições de medição são adequadas.
Precisão	Consistência de medições repetidas.	Mostra a repetibilidade sob condições de medição similares.	Ajuda a determinar se leituras repetidas permanecem consistentes.
Resolução	Menor mudança que a ferramenta pode exibir ou detectar.	Define o nível de detalhe mensurável.	Pode permitir leituras mais finas, embora a utilidade prática ainda dependa do contexto de medição.
Tolerância	Variação permitida para a característica medida.	Fornece o limite de aceitação para a medição.	Determina se um valor medido está dentro dos limites exigidos.

Um sistema de medição combina a ferramenta com suas especificações e condições de operação. A confiança na leitura pode variar com o estado de calibração, o método de medição e a condição da ferramenta, portanto nenhum atributo isolado confirma que uma medição está correta. Para exemplos de instrumentos projetados para diferentes aplicações, consulte tipos de ferramentas e funções de medição.

Exatidão como proximidade ao valor verdadeiro

Exatidão é a proximidade de um valor medido ao valor verdadeiro ou de referência aceito. Ela descreve o quão próximo uma medição representa o valor pretendido, em vez de quão consistentemente o mesmo resultado pode ser repetido.

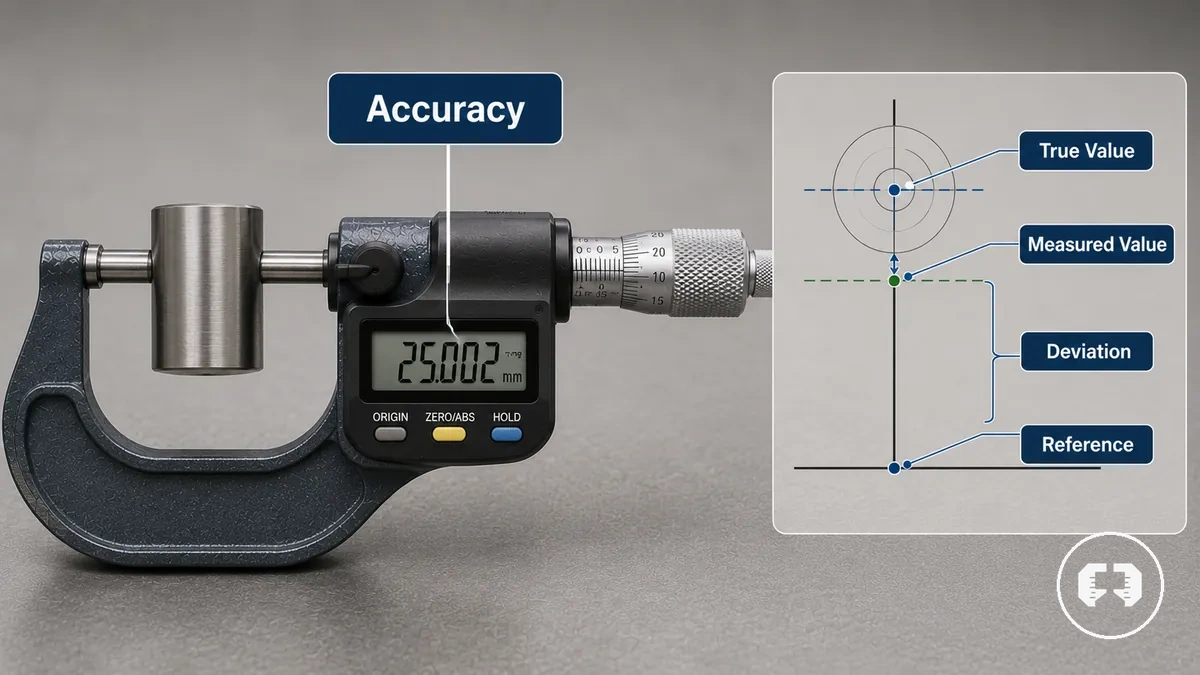

A ilustração abaixo mostra como a exatidão é avaliada ao comparar um valor medido com o valor verdadeiro ou de referência aceito.

Uma medição com menor desvio do valor verdadeiro é considerada mais exata. Por exemplo, se uma peça medida corresponde de perto à sua dimensão de referência aceita, a leitura tem um desvio menor do que uma que se distancia mais. A proximidade de uma leitura real ainda pode depender da especificação de exatidão da ferramenta, do estado de calibração, da qualidade do valor de referência e das condições de medição, portanto a exatidão isoladamente não indica se medições repetidas permanecerão consistentes.

Precisão como consistência entre medições repetidas

Precisão é a proximidade de medições repetidas entre si quando realizadas sob condições similares. Ela descreve o quão consistentemente uma ferramenta de medição produz leituras similares, em vez de quão próximas essas leituras estão do valor verdadeiro ou aceito.

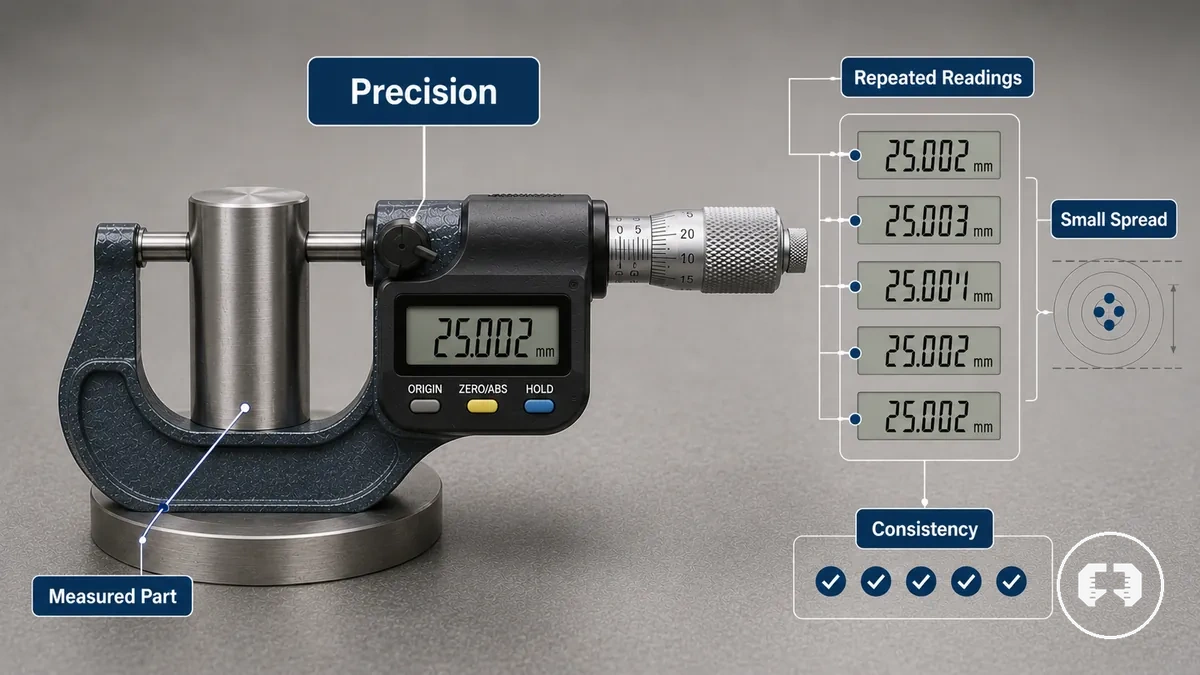

A ilustração abaixo demonstra como a precisão é avaliada pela consistência e dispersão de medições repetidas.

Quando uma ferramenta produz leituras repetidas com pouca dispersão, ela é considerada mais precisa porque as medições permanecem consistentes. Por exemplo, se a mesma peça é medida várias vezes e as leituras permanecem próximas umas das outras, a ferramenta demonstra boa consistência. Essas leituras ainda podem diferir do valor verdadeiro se um viés sistemático ou outra condição de medição afetar o resultado, portanto a precisão isoladamente não confirma a exatidão.

Resolução como a menor mudança de medição legível

Resolução é o menor incremento que uma ferramenta de medição pode exibir ou distinguir. Ela define a menor mudança legível na escala ou visor de uma ferramenta, permitindo que diferenças menores entre valores de medição sejam observadas.

Por exemplo, um visor com incrementos legíveis mais finos pode mostrar mudanças menores em uma dimensão medida do que um com graduações mais grossas, proporcionando maior granularidade de medição. No entanto, resolução mais fina ou casas decimais adicionais não indicam automaticamente maior exatidão. A utilidade desses incrementos mais finos ainda depende da especificação de exatidão da ferramenta e das condições de medição.

Tolerância como a variação de medição aceitável

Tolerância é a variação permitida em torno de uma dimensão ou especificação exigida. Ela define a faixa aceitável para uma característica medida ao estabelecer uma banda de tolerância em torno do valor nominal, ajudando a determinar se um resultado medido está dentro dos limites especificados.

Por exemplo, se um valor nominal inclui uma tolerância de mais ou menos, uma característica medida que permanece dentro dessa banda de tolerância pode ser considerada aceitável, enquanto uma medição fora da banda pode não atender ao requisito especificado. Se o resultado é aprovado ou reprovado depende da tolerância especificada, do método de medição e da condição da ferramenta de medição.

Como os Termos de Qualidade de Medição Diferem Entre Si

Os termos de qualidade de medição descrevem diferentes características de um resultado de medição, portanto não devem ser interpretados como intercambiáveis. Distinguir esses termos ajuda os usuários a interpretar especificações de ferramentas e resultados de medição com mais precisão, pois cada um influencia as decisões de uma maneira diferente.

A comparação abaixo destaca as diferenças práticas sem repetir as definições detalhadas introduzidas anteriormente.

Comparação	Distinção Principal	Interpretação Prática
Exatidão vs Precisão	Exatidão se refere à proximidade de um valor de referência, enquanto precisão se refere à consistência entre leituras repetidas.	Leituras repetidas podem ser altamente consistentes, mas ainda assim diferir do valor de referência.
Resolução vs Exatidão	Resolução determina o menor incremento legível, enquanto exatidão reflete o quão próximo uma medição representa o valor de referência.	Uma ferramenta pode exibir incrementos mais finos sem produzir uma medição mais exata.
Tolerância vs Incerteza	Tolerância define a faixa de medição aceitável, enquanto incerteza expressa a faixa dentro da qual o valor verdadeiro pode razoavelmente estar.	Uma medição pode permanecer dentro da tolerância especificada mesmo quando a incerteza de medição é considerada.
Erro vs Incerteza	Erro descreve a diferença entre um valor medido e um valor de referência, enquanto incerteza indica a faixa associada ao resultado da medição.	A interpretação de uma medição depende do valor de referência, da tolerância, do método de leitura e da incerteza de medição.

Essas distinções mostram por que nenhum termo de qualidade de medição descreve completamente um resultado de medição. Uma interpretação confiável depende de considerar os termos relevantes em conjunto no contexto da medição sendo realizada.

Exatidão versus precisão

Exatidão e precisão descrevem características diferentes de uma medição. Exatidão se refere ao quão próximo um valor medido corresponde ao valor verdadeiro ou de referência aceito, enquanto precisão se refere ao quão consistentemente leituras repetidas concordam entre si sob condições similares.

Exatidão	Precisão
Compara um valor medido com o valor verdadeiro ou de referência aceito.	Compara a concordância entre medições repetidas.
Pode ser influenciada por erro sistemático que desloca os resultados para longe do valor de referência.	É indicada pela dispersão de leituras repetidas, com uma dispersão menor mostrando maior consistência.
Uma medição pode estar próxima do valor de referência mesmo se leituras repetidas variarem.	Leituras repetidas podem permanecer consistentes, mas ainda diferir do valor verdadeiro quando erro sistemático, estado de calibração ou condições de medição introduzem viés.

Resolução versus exatidão

Resolução e exatidão descrevem características diferentes de uma medição. Resolução se refere ao menor incremento legível do visor, enquanto exatidão descreve o quão próximo a medição reportada corresponde ao valor verdadeiro ou de referência aceito.

Um incremento de visor mais fino não produz, por si só, uma medição mais exata. Por exemplo, uma leitura exibida como 25,123 pode parecer mais precisa do que 25,1 porque mostra casas decimais adicionais, mas esses dígitos extras podem simplesmente representar um incremento de visor mais fino. A utilidade de uma resolução mais alta ainda depende da exatidão declarada da ferramenta, do efeito do arredondamento e das condições de medição — casas decimais extras não devem ser interpretadas como prova de maior exatidão de medição.

Tolerância versus erro e incerteza

Tolerância, erro e incerteza descrevem diferentes aspectos de uma medição. A tolerância define a variação permitida em torno de um valor exigido, o erro descreve o desvio observado em relação a um valor de referência, e a incerteza expressa a faixa dentro da qual o valor verdadeiro pode razoavelmente estar. A comparação abaixo distingue essas funções para reduzir a confusão ao interpretar resultados de medição.

Termo	Função na Medição
Tolerância	Define a variação aceitável ao estabelecer uma banda de tolerância em torno de um valor exigido.
Erro	Descreve a diferença observada entre um valor medido e um valor de referência.
Incerteza	Expressa a faixa associada a um resultado de medição, em vez de um valor exato único.
Risco de aceitação ou rejeição	Uma medição que parece satisfazer uma tolerância ainda pode exigir uma interpretação cuidadosa porque a incerteza, a banda de tolerância e o método de medição podem influenciar a confiança na decisão.

Repetibilidade e Reprodutibilidade na Consistência da Medição

Repetibilidade e reprodutibilidade descrevem o quão consistentes os resultados de medição permanecem sob diferentes condições. Repetibilidade se refere a leituras repetidas obtidas pelo mesmo operador usando a mesma ferramenta na mesma peça sob condições similares, enquanto reprodutibilidade considera se resultados comparáveis podem ser alcançados quando condições como o operador mudam. Nenhuma das duas características substitui exatidão ou calibração adequada.

Condições de medição comparáveis importam porque alterar uma única variável pode influenciar a consistência de leituras repetidas. Ao avaliar a consistência da medição, considere se as seguintes condições permanecem as mesmas ou mudam:

• Mesmo operador realizando a medição.
• Mesma ferramenta de medição sendo utilizada.
• Mesma peça ou característica sendo medida.
• Mesmas condições de medição e método de medição.
• Diferentes operadores e a variação resultante entre medições.

Repetibilidade é demonstrada quando o mesmo operador mede a mesma peça com a mesma ferramenta sob condições similares e obtém leituras próximas entre si. Reprodutibilidade avalia se as medições permanecem comparáveis quando condições como o operador mudam, reconhecendo que variação adicional pode ocorrer dependendo do processo de medição.

Leituras consistentes não confirmam que uma medição é exata. Por exemplo, uma ferramenta de medição pode produzir leituras quase idênticas a cada vez, mas essas leituras ainda podem diferir do valor verdadeiro ou de referência aceito se a ferramenta tiver um viés sistemático ou não estiver calibrada adequadamente. Se a variação resultante é aceitável depende da tarefa de medição e da tolerância exigida.

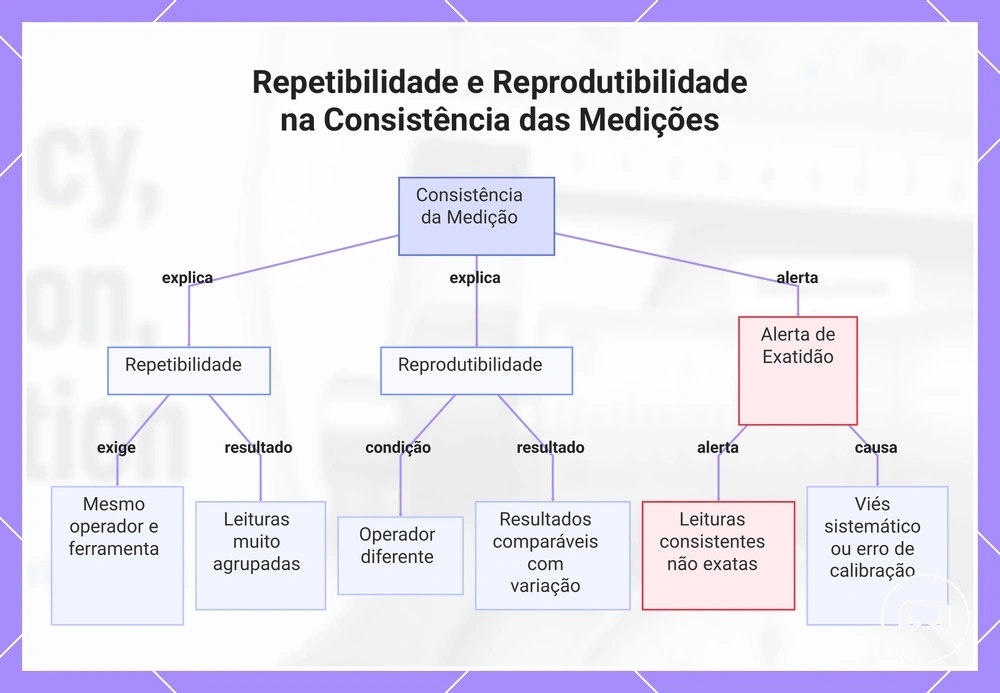

Este gráfico explica as definições de repetibilidade e reprodutibilidade, as condições exigidas para cada uma e um alerta importante sobre a exatidão.

Como as Especificações da Ferramenta Afetam os Resultados Reais de Medição

As especificações da ferramenta influenciam os resultados reais de medição ao descrever o desempenho esperado de uma ferramenta de medição sob condições definidas. O resultado final da medição depende de como especificações como classificação de exatidão, resolução, faixa de medição, repetibilidade, status de calibração, condições de operação e o método de leitura do usuário trabalham em conjunto, e não de qualquer especificação isolada.

A tabela abaixo resume como especificações e condições de medição comuns podem influenciar o resultado final e por que devem ser interpretadas em conjunto.

Especificação ou Condição	Efeito nos Resultados Reais de Medição
Classificação de exatidão	Pode indicar o quão próximo uma medição representa um valor de referência quando a ferramenta é usada sob condições adequadas.
Resolução	Define o menor incremento legível, mas não determina por si só a exatidão da medição.
Faixa de medição	O desempenho da medição pode variar dependendo de onde a leitura se situa dentro da faixa operacional da ferramenta.
Repetibilidade	Mostra o quão consistentemente leituras similares podem ser obtidas sob condições de medição comparáveis.
Status de calibração	Pode influenciar a confiança de que as leituras reportadas refletem a medição pretendida.
Condições de operação	Condições ambientais e de medição podem afetar a qualidade do resultado final.
Método de leitura do usuário	A técnica de leitura pode influenciar tanto a consistência quanto a interpretação dos resultados de medição.

A mesma ferramenta de medição pode ser adequada para um requisito de tolerância, mas menos adequada para outro. Uma especificação que suporta medições dentro de uma tolerância mais ampla pode não fornecer confiança suficiente onde requisitos de medição mais rigorosos se aplicam, mesmo quando a ferramenta está funcionando conforme o esperado.

Interpretar as especificações da ferramenta exige, portanto, considerar como múltiplas condições interagem durante a medição. Aplicar técnica consistente e reading measuring tools correctly pode ajudar a reduzir a variação evitável ao realizar medições.

Correspondência entre a Capacidade da Ferramenta e a Tolerância Exigida

Corresponder a capacidade da ferramenta à tolerância exigida depende da tarefa de medição, e não de uma única especificação. Uma ferramenta de medição pode ser adequada para um requisito de tolerância, mas fornecer menos confiança para outro, pois sua exatidão, resolução, faixa de medição, repetibilidade, condição de calibração, ambiente de operação e técnica do usuário influenciam o resultado final da medição.

Antes de decidir se uma ferramenta de medição é suficientemente capaz, compare suas especificações com a tolerância que deve ser verificada. A lista de verificação abaixo destaca os principais critérios de avaliação.

• Defina a tarefa de medição e a tolerância exigida.
• Verifique se a exatidão declarada da ferramenta é adequada ao requisito de medição.
• Confirme se a resolução da ferramenta fornece detalhes de medição suficientes.
• Garanta que a medição esteja dentro da faixa operacional pretendida da ferramenta.
• Considere se a ferramenta pode produzir leituras repetidas consistentes sob condições similares.

A capacidade da ferramenta deve ser avaliada como uma combinação dessas características, em vez de depender de uma única especificação. Uma ferramenta de medição adequada para uma tolerância mais ampla pode fornecer menos confiança quando a mesma medição precisa satisfazer uma tolerância mais rigorosa.

A adequação final depende da peça sendo medida, do ambiente operacional, da habilidade do operador e da condição de calibração. As decisões de aceitação devem, portanto, permanecer condicionais, pois mudanças nesses fatores podem influenciar a confiança na medição.

Ao avaliar ferramentas de medição alternativas para a mesma aplicação, também pode ser útil comparar ferramentas de medição por exatidão antes de decidir qual capacidade de ferramenta é mais adequada para a tolerância exigida.

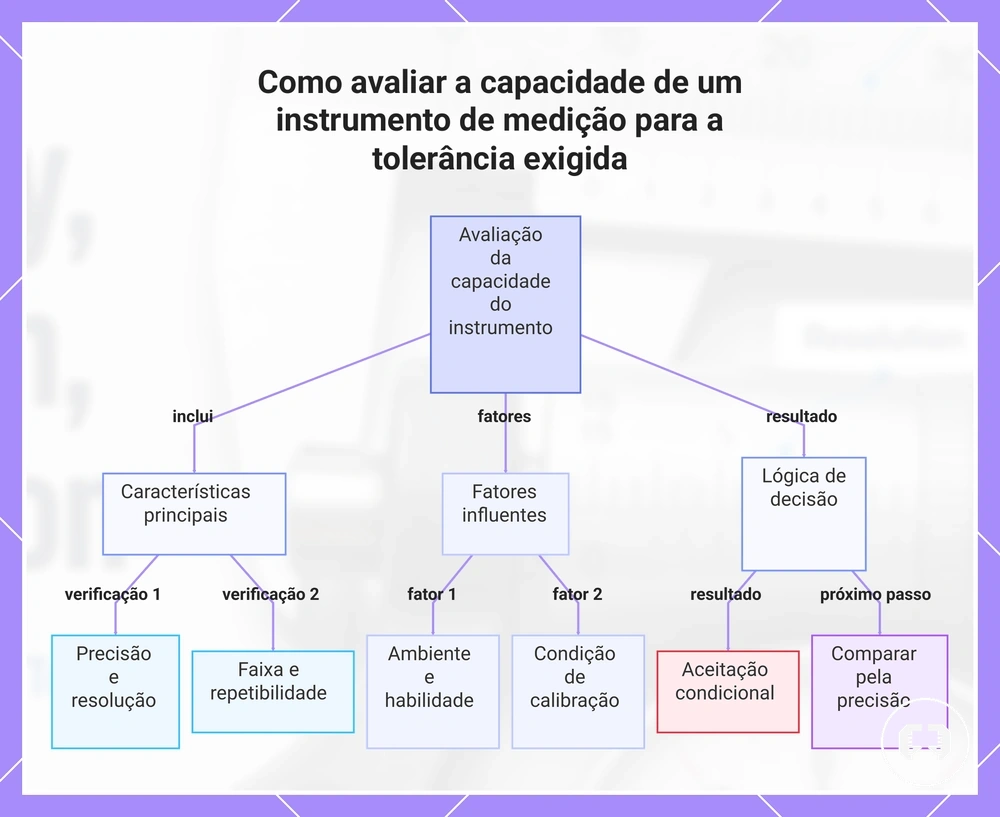

Este gráfico mostra os principais critérios de avaliação e fatores de decisão para determinar se um instrumento de medição é adequado para um determinado requisito de tolerância.

Resolução e a banda de tolerância

A resolução deve ser suficientemente fina para tornar a banda de tolerância legível e apoiar decisões de medição confiáveis. Se o incremento exibido for muito grande comparado à largura da tolerância, o arredondamento pode reduzir a confiança ao determinar se uma medição está dentro dos limites exigidos. A resolução isoladamente, no entanto, não confirma se uma ferramenta de medição é suficientemente exata para a tarefa.

Por exemplo, uma banda de tolerância estreita é mais fácil de avaliar quando o incremento exibido é pequeno o suficiente para mostrar mudanças significativas dentro desse intervalo. Se o incremento exibido for relativamente grosso, o arredondamento pode tornar as medições limítrofes mais difíceis de interpretar, e a decisão final ainda pode depender da exatidão da ferramenta e das condições de medição.

Especificação de exatidão e erro permitido

A especificação de exatidão deve ser interpretada em relação ao erro de medição permitido para a tarefa. A especificação descreve o erro de medição que pode ser esperado sob condições declaradas, enquanto o erro permitido depende se esse nível de desempenho de medição é adequado para a tolerância exigida.

Especificações de exatidão podem ser expressas de diferentes formas, como um valor fixo de mais ou menos ou uma porcentagem da leitura medida. Por exemplo, quando uma especificação é baseada em uma porcentagem da leitura, o erro de medição permitido pode variar com o valor medido, em vez de permanecer constante. Quando um resultado medido está próximo de um limite de tolerância, a exatidão declarada, as condições de medição e a condição de calibração podem influenciar a confiança na decisão final de aceitação.

Calibração, Deriva e Confiança na Medição

Calibração, deriva e confiança na medição estão intimamente relacionadas, pois a confiança na exatidão declarada de uma ferramenta de medição depende se seu desempenho permanece consistente ao longo do tempo. A calibração pode verificar ou documentar o desempenho em relação a um padrão de referência, mas não garante que toda medição será livre de erros.

O status de calibração deve ser considerado juntamente com a condição da ferramenta e as condições de medição. Deriva, desgaste, influências ambientais e desvio documentado podem afetar o nível de confiança que se pode depositar em uma medição, especialmente quando o resultado está próximo de um limite de tolerância.

Ao avaliar a confiança na medição, considere se:

• A ferramenta de medição está em estado calibrado.
• Um padrão de referência adequado foi usado para verificar o desempenho.
• Deriva ou desgaste podem ter alterado as características de medição da ferramenta.
• Condições ambientais podem influenciar a leitura.
• O desvio documentado permanece apropriado para a tarefa de medição.

Para uma explicação mais detalhada sobre calibração para medir com exatidão, consulte o guia de calibração dedicado.

A confiança na medição deve permanecer condicional, pois o status de calibração, deriva, desgaste, condições ambientais e desvio documentado influenciam a confiabilidade com que uma medição reflete o valor pretendido.

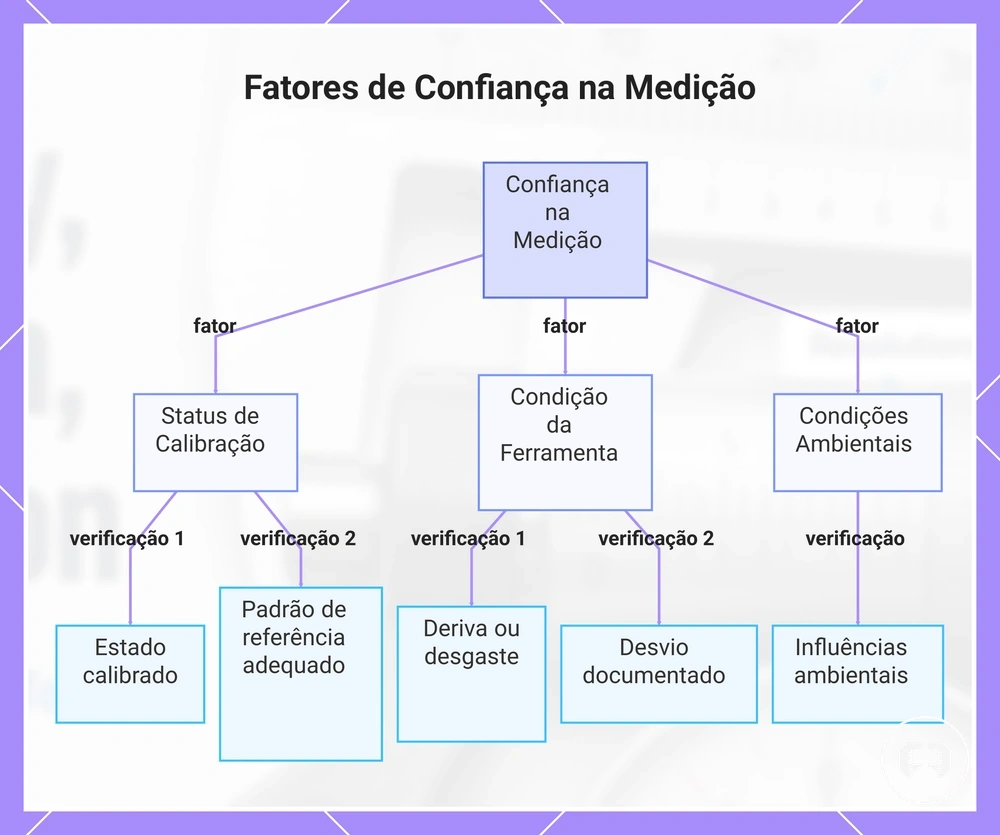

Este gráfico mostra os principais fatores que influenciam a confiança na medição, incluindo o status de calibração, a condição da ferramenta e as condições ambientais.

Erros de Medição que Alteram a Exatidão ou a Repetibilidade

Erros de medição podem reduzir a exatidão, a repetibilidade ou a confiança em uma decisão de tolerância, pois seu efeito depende da ferramenta de medição, da peça, do ambiente e do método de leitura. Pequenos erros que parecem insignificantes podem se tornar mais importantes quando a tolerância permitida é estreita.

Diferentes fontes de erro influenciam os resultados de medição de maneiras distintas. Condições relacionadas à ferramenta podem afetar o desempenho da medição, enquanto a técnica do usuário, as condições ambientais e a condição da peça podem introduzir variação que altera a leitura final.

• Erros relacionados à ferramenta: Zeragem incorreta, pontos de contato desgastados ou leituras instáveis podem reduzir a confiança na consistência da medição.
• Erros relacionados ao usuário: Desalinhamento, pressão de medição inconsistente e paralaxe ao ler uma escala podem influenciar a medição reportada.
• Erros ambientais: Mudanças de temperatura e condições do ambiente podem afetar a ferramenta de medição, a peça ou ambos.
• Erros de condição da peça: Sujeira, contaminação superficial ou alterações na condição da peça podem alterar o resultado medido.

Por exemplo, uma pequena diferença na leitura pode ter pouco efeito prático quando a tolerância aceitável é ampla, mas a mesma diferença pode se tornar mais significativa quando a banda de tolerância é estreita. Se o resultado da medição permanece aceitável depende do efeito combinado das condições de medição, da condição da ferramenta, da condição da peça e da tolerância exigida.

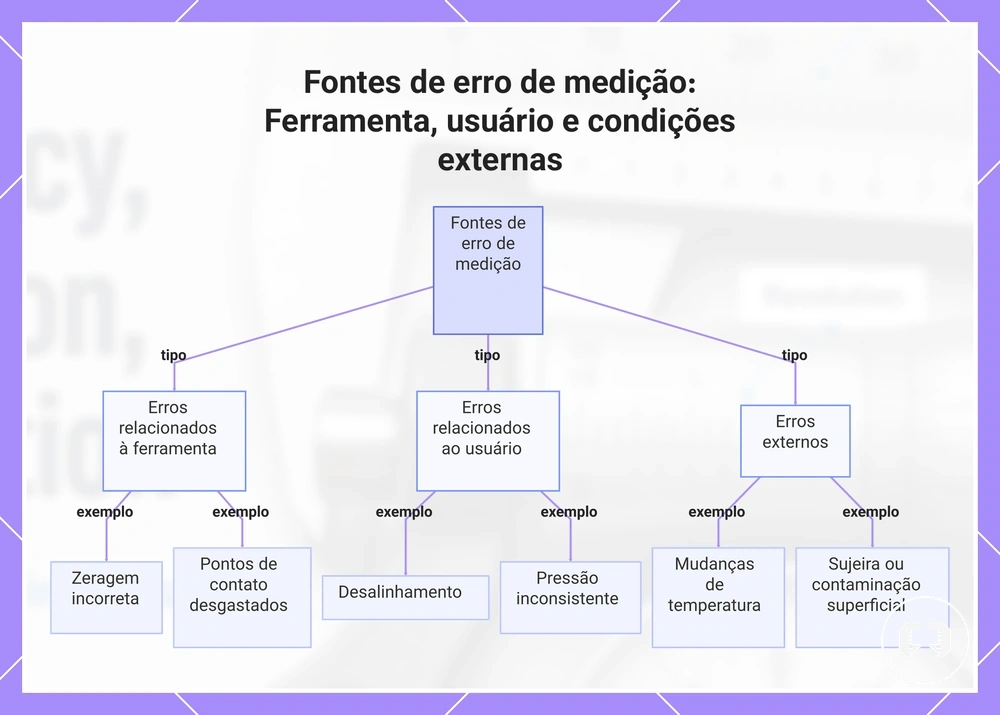

Este gráfico mostra as três principais categorias de erros de medição e dois exemplos típicos para cada categoria.

Quando Maior Exatidão ou Resolução Mais Fina é Relevante

Escolher maior exatidão, resolução mais fina ou melhor repetibilidade depende da tarefa de medição, em vez de selecionar a especificação mais alta disponível. A especificação adequada deve corresponder à tolerância exigida, à sensibilidade da peça ou material e às condições sob as quais as medições serão realizadas.

Antes de selecionar uma ferramenta de medição, considere se especificações mais altas provavelmente melhorarão o resultado da medição ou simplesmente excederão as necessidades da aplicação. A lista de verificação abaixo destaca os principais critérios de decisão.

• A tolerância exigida justifica maior exatidão de medição?
• O material ou a peça é suficientemente sensível para que pequenas diferenças de medição importem?
• As medições serão realizadas com frequência, tornando a repetibilidade mais importante?
• Uma decisão de inspeção incorreta poderia ter consequências significativas?
• Há confiança suficiente no estado de calibração da ferramenta para a medição exigida?
• Uma resolução mais fina tornaria a medição mais fácil de ler ou reduziria o arredondamento durante a interpretação?

Especificações mais altas podem fornecer valor adicional para tarefas de medição exigentes, mas podem oferecer benefícios práticos decrescentes quando as tolerâncias são relativamente amplas. Para mais orientações sobre price versus accuracy tradeoffs, considere como o nível de especificação se relaciona com o requisito de medição, em vez de assumir que uma especificação mais alta é sempre a melhor escolha.

Quando a tolerância exigida, a frequência de medição, a consequência da inspeção, a confiança na calibração e a dificuldade de leitura justificam maior capacidade de medição, selecionar maior exatidão, resolução mais fina ou melhor repetibilidade pode ser apropriado. Caso contrário, uma especificação mais moderada pode fornecer confiança suficiente para a tarefa de medição pretendida.

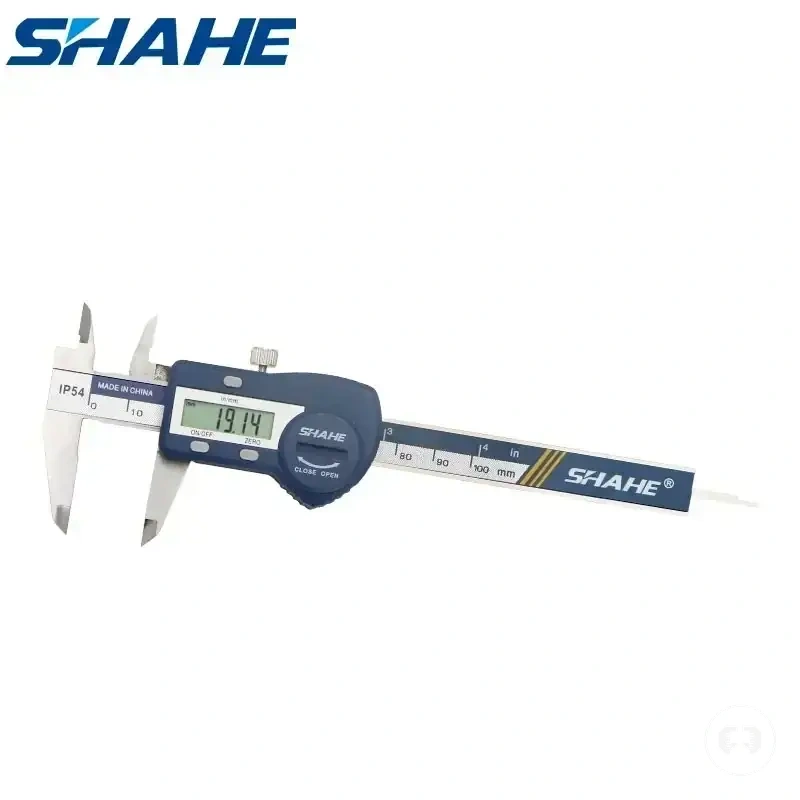

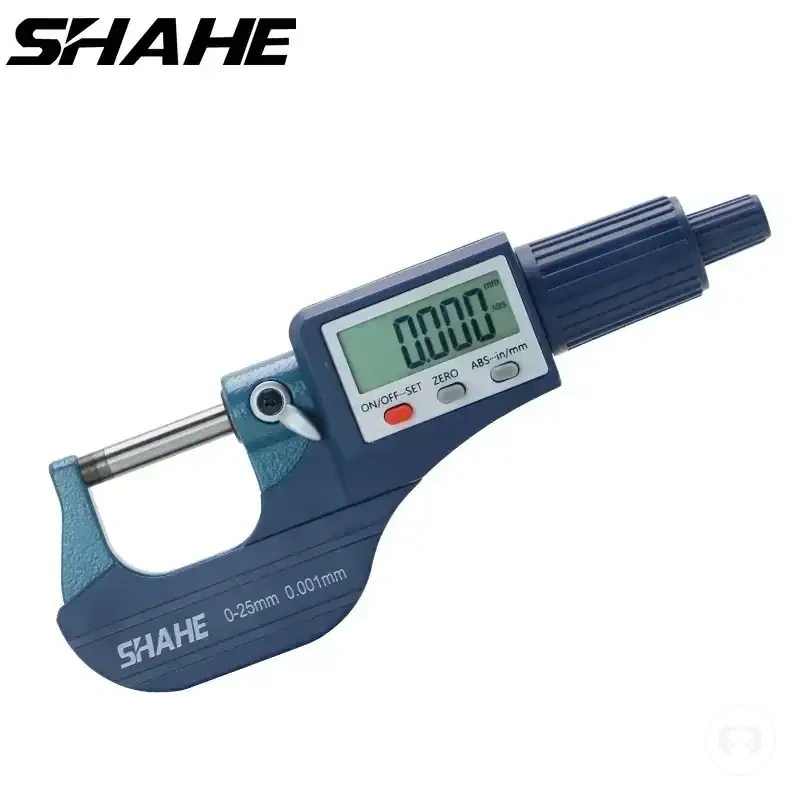

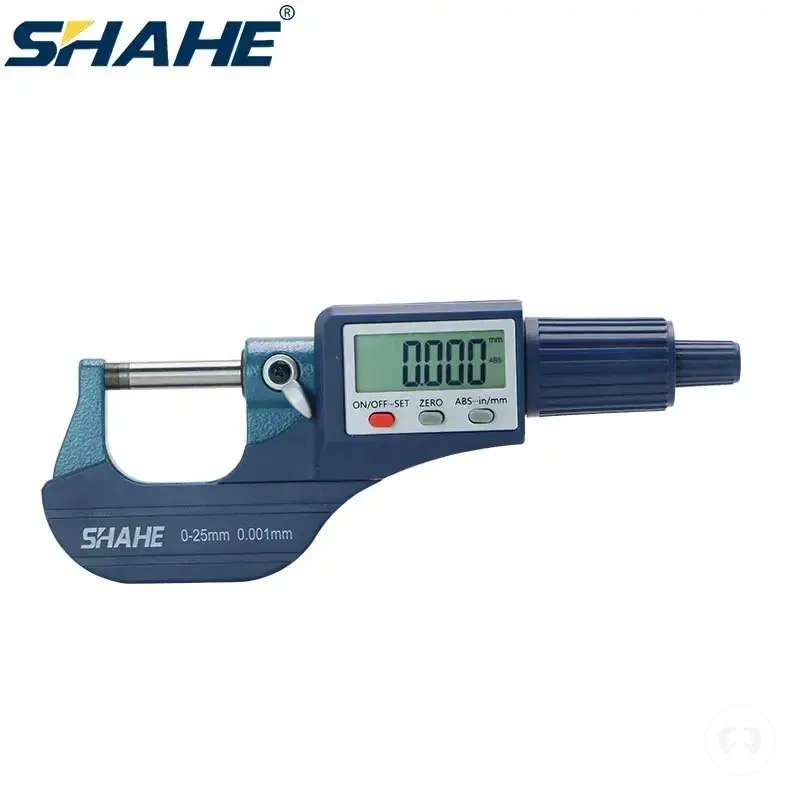

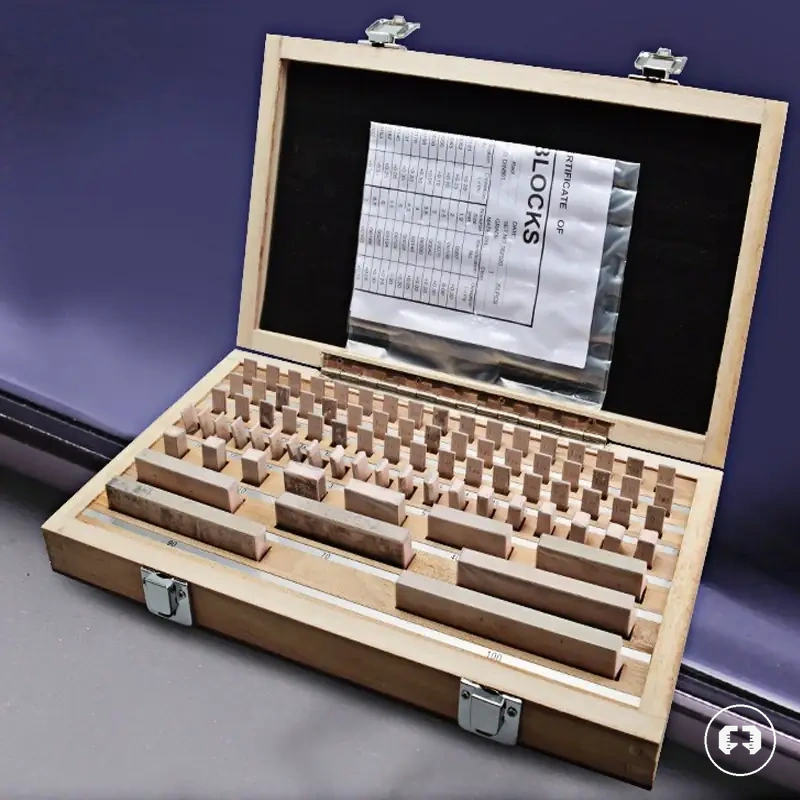

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

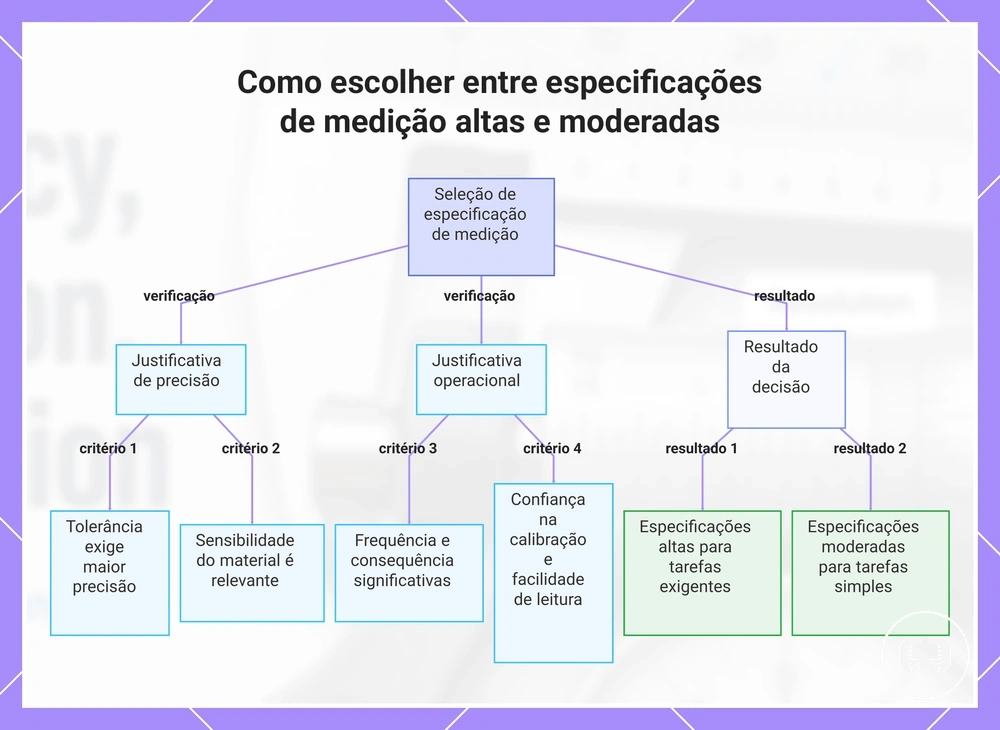

Este gráfico mostra os principais critérios para decidir se deve selecionar maior precisão, resolução mais fina ou melhor repetibilidade para uma tarefa de medição, e o resultado adequado com base nesses critérios.
