Bases de l'étalonnage des outils de mesure de précision

L'étalonnage est un contrôle de maintenance qui compare les outils de mesure de précision à un étalon de référence pour déterminer si les instruments de mesure permettent toujours des mesures fiables. Pour un pied à coulisse, un micromètre ou un outil similaire, le contrôle d'étalonnage relie la lecture de l'outil à une référence connue telle qu'un bloc de calibrage. L'objectif est d'aider les décisions relatives à l'exactitude et à la tolérance, et non de considérer l'étalonnage comme un processus de réparation.

Un outil de mesure peut nécessiter un étalonnage après une utilisation régulière, une exposition environnementale, un dommage visible ou un contrôle de vérification non concluant. Le même outil peut se comporter différemment selon la tolérance de travail, l'état de la référence et la possibilité de réglage. Un contrôle de mesure de base doit prendre en compte l'état de l'outil, les références et la tolérance avant toute décision de confiance.

L'étalonnage permet de distinguer une lecture douteuse d'un problème d'état de l'outil, d'un problème de référence ou d'un besoin de réglage éventuel. Cet article maintient l'étalonnage centré sur la maintenance et la confiance dans les mesures, tandis que l'entretien général, la technique de lecture et les décisions de remplacement restent des sujets distincts. La section suivante explique ce qu'est l'étalonnage avant d'aborder les références, les intervalles et la logique des contrôles non concluants.

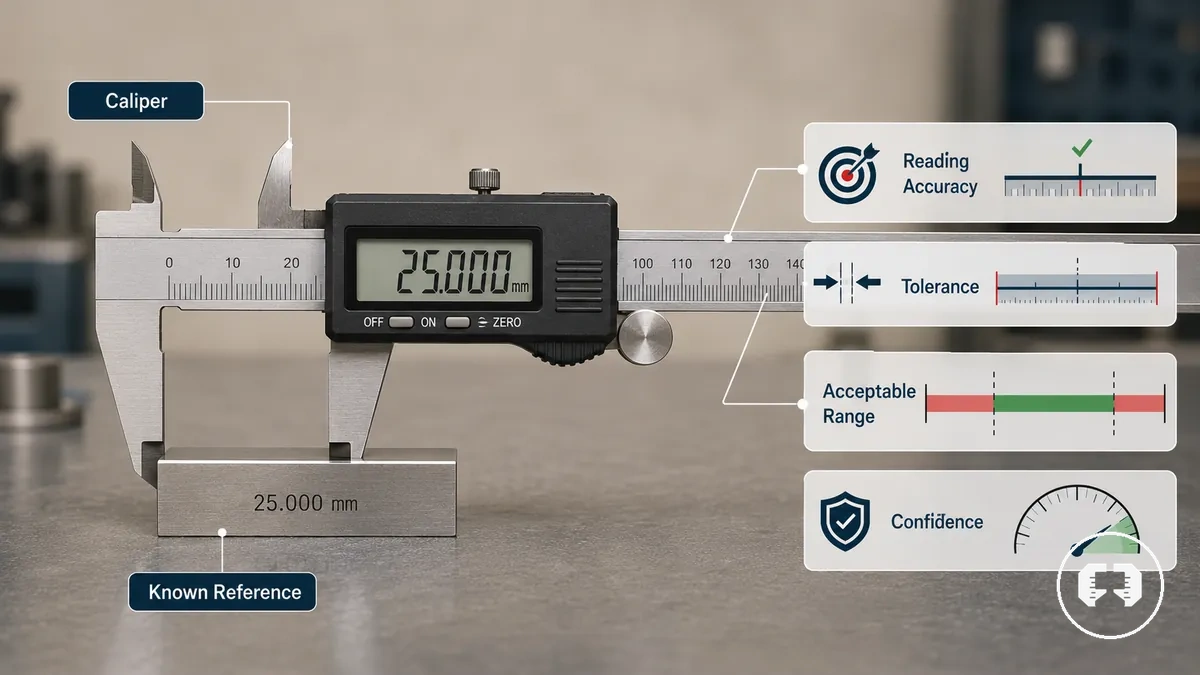

Ce que l'étalonnage signifie pour les outils de mesure de précision

L'étalonnage est le processus de vérification des outils de mesure de précision par rapport à une référence connue pour déterminer si leurs mesures restent dans une plage acceptable. Il compare un instrument de mesure avec un étalon de référence afin que l'exactitude de la mesure puisse être évaluée avec une confiance appropriée. Cette comparaison relie directement l'étalonnage à une référence connue.

L'étalonnage aide à déterminer si un outil de mesure continue de produire des mesures adaptées à la tolérance requise. Le résultat peut indiquer que l'outil reste dans une plage acceptable ou qu'une décision de réglage ou de correction doit être envisagée, en fonction de l'écart observé. Une plage acceptable ne signifie pas une exactitude parfaite, mais elle peut apporter une plus grande confiance dans les décisions de mesure.

Un pied à coulisse ou un micromètre peut être vérifié par rapport à un étalon de référence tel qu'un bloc de calibrage pour comparer sa mesure avec une valeur connue. Cette simple comparaison illustre l'objectif de l'étalonnage sans décrire la procédure complète. Pour un contexte plus large, consultez le guide des outils de mesure de précision.

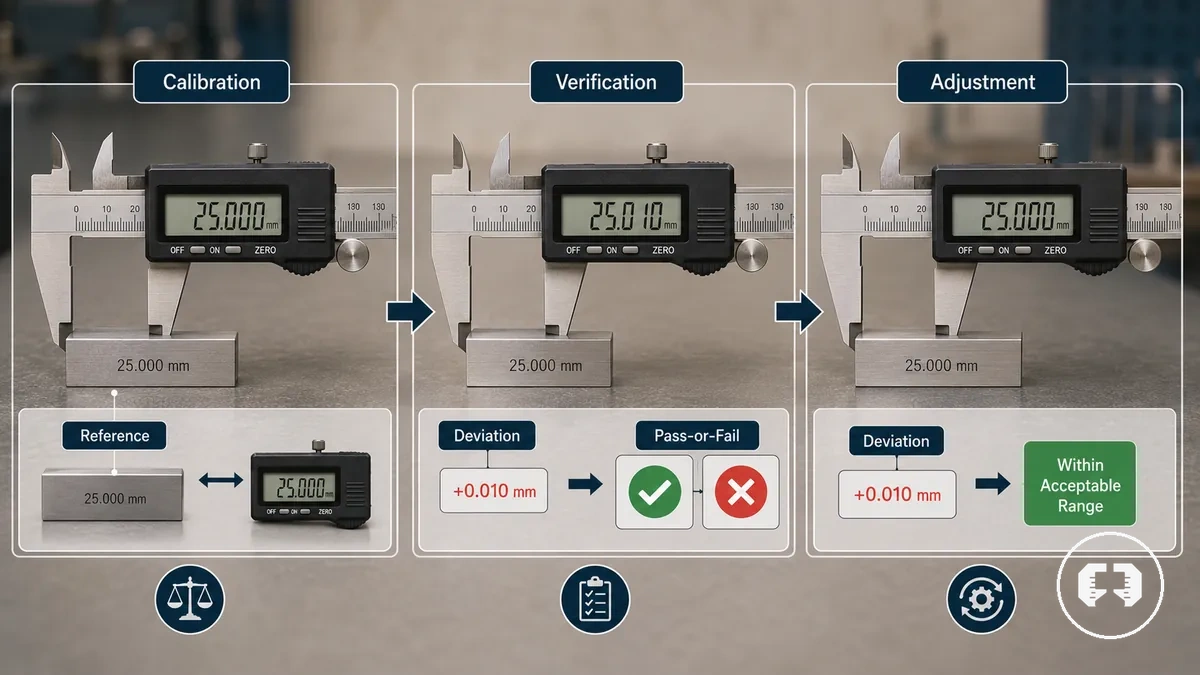

Différences entre étalonnage, vérification et réglage

L'étalonnage, la vérification et le réglage décrivent des relations différentes entre un outil de mesure, une référence et une décision de correction. L'étalonnage compare un outil avec une référence pour identifier l'écart, la vérification confirme si le résultat satisfait à une condition de tolérance de type succès-échec, et le réglage corrige l'outil uniquement lorsque sa conception le permet. Distinguer ces termes permet d'éviter que les décisions de maintenance ne soient surestimées ou confondues.

L'étalonnage est le processus de comparaison d'un outil de mesure avec une référence pour évaluer l'écart mesuré et créer un relevé d'étalonnage si nécessaire. La vérification détermine si le résultat mesuré satisfait à une exigence de tolérance de type succès-échec. Le réglage est une correction qui peut réduire l'écart, mais uniquement si l'outil de mesure le permet. Le tableau ci-dessous met en évidence l'objectif différent de chaque terme.

Terme	Objectif principal	Résultat typique
Étalonnage	Mesurer l'écart par rapport à une référence.	Relevé d'étalonnage et évaluation de la mesure.
Vérification	Confirmer la conformité ou la non-conformité par rapport à la tolérance.	Confirmation que l'outil satisfait ou non à la condition requise.
Réglage	Corriger l'écart lorsque l'outil permet le réglage.	Réglage corrigé pouvant nécessiter une autre vérification ou un autre contrôle d'étalonnage.

Un contrôle non concluant n'implique pas automatiquement un remplacement. Selon l'écart mesuré, la conception de l'outil et son état, l'étape suivante peut impliquer un réétalonnage, un réglage, une réparation ou un remplacement, suivi d'une autre vérification si nécessaire.

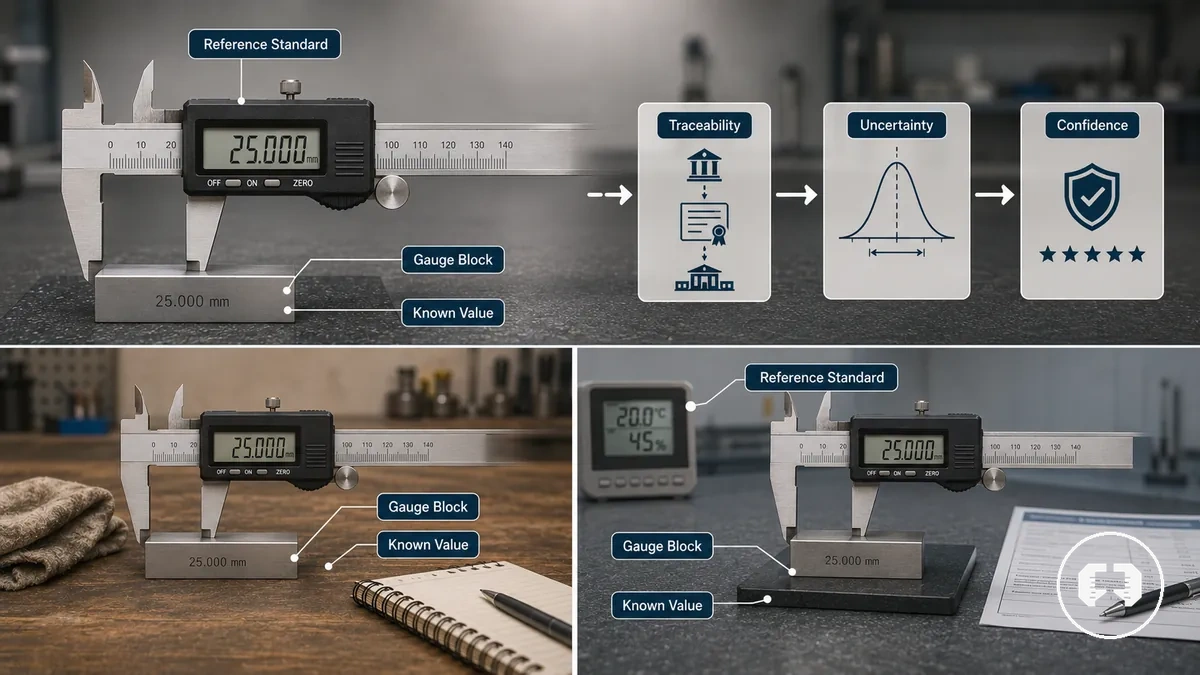

Normes d'étalonnage, références et traçabilité

Les normes d'étalonnage sont des étalons de référence utilisés pour comparer des outils de mesure de précision avec une valeur connue. Un étalon de référence fournit une valeur connue ou nominale qui permet d'évaluer le résultat d'étalonnage sans se fier uniquement à l'outil de mesure. Cette relation entre l'outil et la référence est le fondement de la confiance dans l'étalonnage, car l'étalon établit la valeur connue pour la comparaison.

Un contrôle d'atelier informel peut utiliser un bloc de calibrage ou un étalon de réglage avec une dimension connue pour évaluer si un outil de mesure semble lire correctement. Un étalonnage professionnel contrôlé accorde généralement une plus grande importance aux étalons de référence documentés, à la traçabilité et à l'incertitude. Bien que les deux approches comparent un outil avec une référence, un contrôle informel ne doit pas être traité comme équivalent à un étalonnage professionnel contrôlé.

La traçabilité relie un étalon d'étalonnage à des valeurs de référence documentées qui soutiennent la confiance dans le résultat de l'étalonnage. L'incertitude décrit les limites associées à la comparaison, sans garantir une mesure exacte. Ensemble, l'étalon de référence, la valeur nominale, la traçabilité et l'incertitude aident à déterminer le niveau de confiance qui peut raisonnablement être accordé à un résultat d'étalonnage.

Type de référence	Rôle principal	Considération de confiance
Bloc de calibrage ou étalon de réglage	Fournir une valeur connue ou nominale pour la comparaison.	La confiance dépend de l'adéquation et de l'état de la référence.
Étalon de référence traçable	Soutenir l'étalonnage à l'aide de valeurs de référence documentées.	La confiance est influencée par les relevés de traçabilité et l'incertitude déclarée.

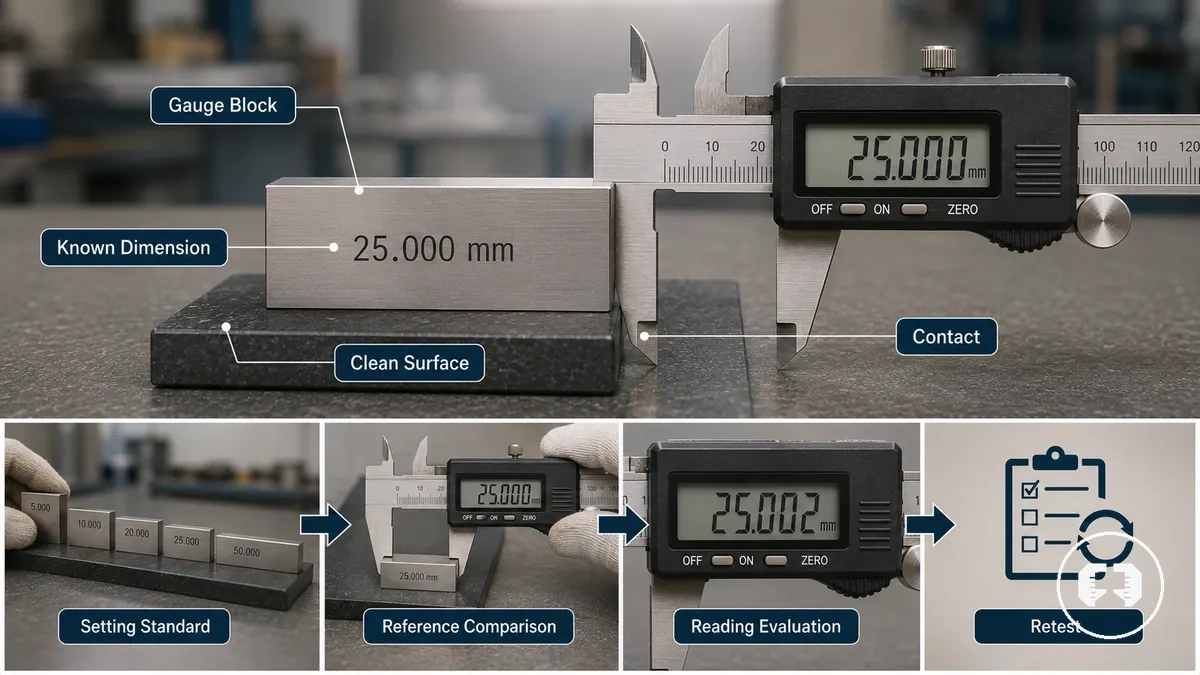

Blocs de calibrage et étalons de réglage

Les blocs de calibrage et les étalons de réglage sont des outils de référence utilisés pour comparer un instrument de mesure avec une dimension connue lors des contrôles d'étalonnage. Ils fournissent une valeur de référence stable afin que la lecture d'un pied à coulisse ou d'un micromètre puisse être évaluée par rapport à une dimension connue. La liste ci-dessous met en évidence les principales conditions qui permettent une comparaison fiable avec une référence.

• Vérifier la propreté de la référence et s'assurer que les surfaces de contact sont propres avant de prendre une mesure.
• Confirmer un contact correct entre le bloc de calibrage ou l'étalon de réglage et l'outil de mesure.
• Utiliser une correspondance de taille qui correspond à la dimension connue en cours de vérification.
• Prendre en compte l'état de surface de la référence, y compris la qualité ou l'incertitude déclarée le cas échéant.
• Comparer la mesure relevée avec la dimension connue et noter tout écart.
• Si la comparaison indique un écart inattendu, effectuer un nouveau test avant de tirer une conclusion.

Par exemple, un pied à coulisse peut être vérifié par rapport à un bloc de calibrage avec une dimension connue pour comparer sa lecture avec la valeur de référence. Un micromètre peut être vérifié par rapport à un étalon de réglage approprié de la même manière, à condition que les surfaces de contact soient propres et que la référence soit adaptée à la comparaison. Le résultat peut indiquer une conformité, identifier un écart ou suggérer qu'un nouveau test est approprié.

Tolérance, incertitude et relevés d'étalonnage

La tolérance, l'incertitude et les relevés d'étalonnage rendent les résultats d'étalonnage utiles en reliant un écart mesuré à la décision qui en découle. Un relevé d'étalonnage préserve la relation entre l'outil de mesure, la référence, l'écart mesuré et le résultat observé afin que le résultat puisse soutenir l'historique de maintenance, la traçabilité et les décisions futures, plutôt que de constituer une simple lecture.

La tolérance définit la limite acceptable pour une mesure, tandis que l'incertitude décrit la confiance associée au résultat de la mesure. Un écart mesuré doit être évalué par rapport à l'exigence de tolérance en tenant compte de l'incertitude enregistrée plutôt que de manière isolée. Pour une explication plus large de ces relations, voir les notions d’exactitude et de tolérance. Ensemble, ces critères aident à déterminer si l'action appropriée consiste à accepter, surveiller ou faire remonter la décision. Un relevé d'étalonnage soutient l'historique de maintenance et la traçabilité, mais il ne prouve pas à lui seul l'adéquation à chaque exigence de tolérance.

La liste ci-dessous décrit les informations qu'il est généralement utile de conserver dans un relevé d'étalonnage ou un journal d'étalonnage.

• Identification de l'outil ou type d'outil.
• Référence utilisée pour la comparaison.
• Écart mesuré.
• Exigence de tolérance ou limite acceptable.
• Date d'enregistrement et incertitude ou note d'enregistrement.
• Action suivante : accepter, surveiller ou faire remonter.

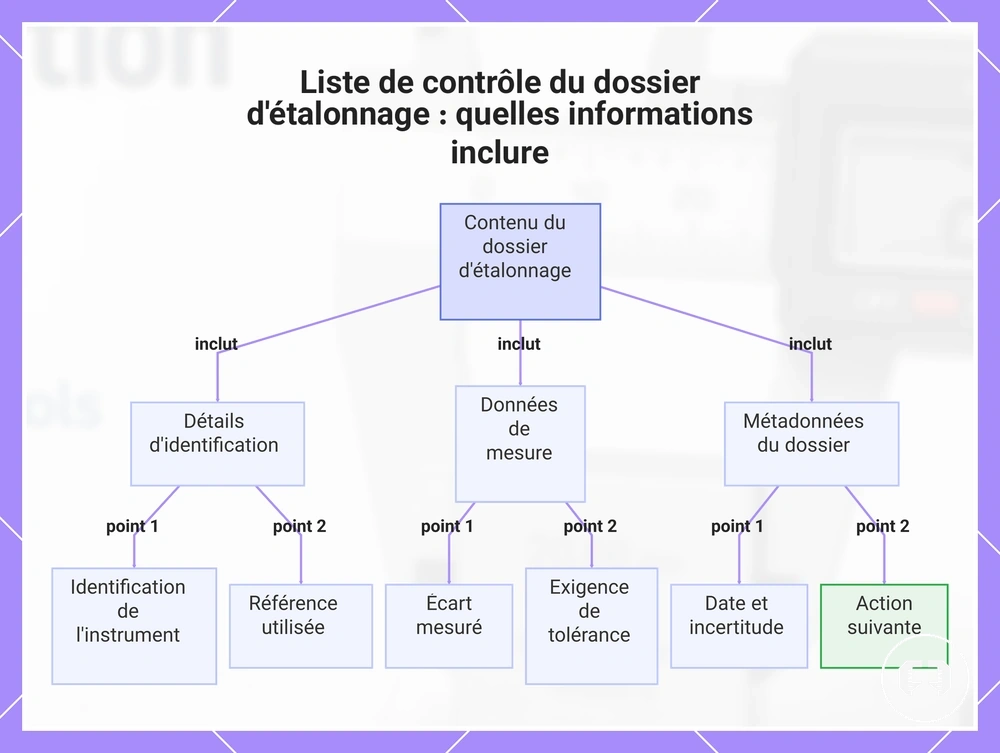

Ce graphique montre les informations essentielles à conserver dans un dossier d'étalonnage pour soutenir l'historique de maintenance, la traçabilité et la prise de décision.

Contrôles de l'état de l'outil avant l'étalonnage

Les contrôles de l'état de l'outil doivent être effectués avant un contrôle d'étalonnage, car l'état de l'outil de mesure peut influencer la lecture indépendamment de l'étalonnage. Une pré-vérification rapide permet de déterminer si l'outil est propre, stable, non endommagé et adapté à la comparaison avec un étalon de référence. Si ces conditions sont négligées, l'état de l'outil peut fausser les résultats d'étalonnage.

La liste ci-dessous permet de séparer l'état de l'outil du résultat de mesure afin que les problèmes évidents puissent être identifiés avant l'étalonnage.

• Inspecter le corps de l'outil, les faces de mesure ou les surfaces de contact pour détecter toute contamination, bavure ou dommage visible.
• Confirmer que le point zéro est stable et reproductible avant la comparaison avec une référence.
• Vérifier l'état de la pile et de l'affichage sur les outils de mesure numériques.
• S'assurer que le coulissement ou la rotation de la broche est fluide et régulier, sans résistance inhabituelle.
• Rechercher les dommages visibles pouvant affecter l'alignement ou le contact.
• Vérifier la stabilité environnementale en évitant les variations de température inutiles pendant le contrôle d'étalonnage.
• Confirmer que l'outil est prêt pour un nouveau test si une lecture inattendue est observée.

Lorsqu'un contrôle d'étalonnage produit un résultat inattendu, inspecter l'état de l'outil avant de supposer que l'étalonnage a changé. La saleté sur les faces de mesure, une bavure sur la surface de contact, des variations de température ou des dommages visibles dus à un impact peuvent produire une lecture erronée qui ressemble à un problème d'étalonnage. Séparer l'état de l'outil du résultat de mesure permet d'identifier si le problème vient de l'outil ou de la comparaison.

Un bref contrôle d'état favorise des résultats d'étalonnage plus fiables sans remplacer la maintenance de routine. Pour des conseils sur les pratiques de maintenance courantes, voir care and storage for measuring tools.

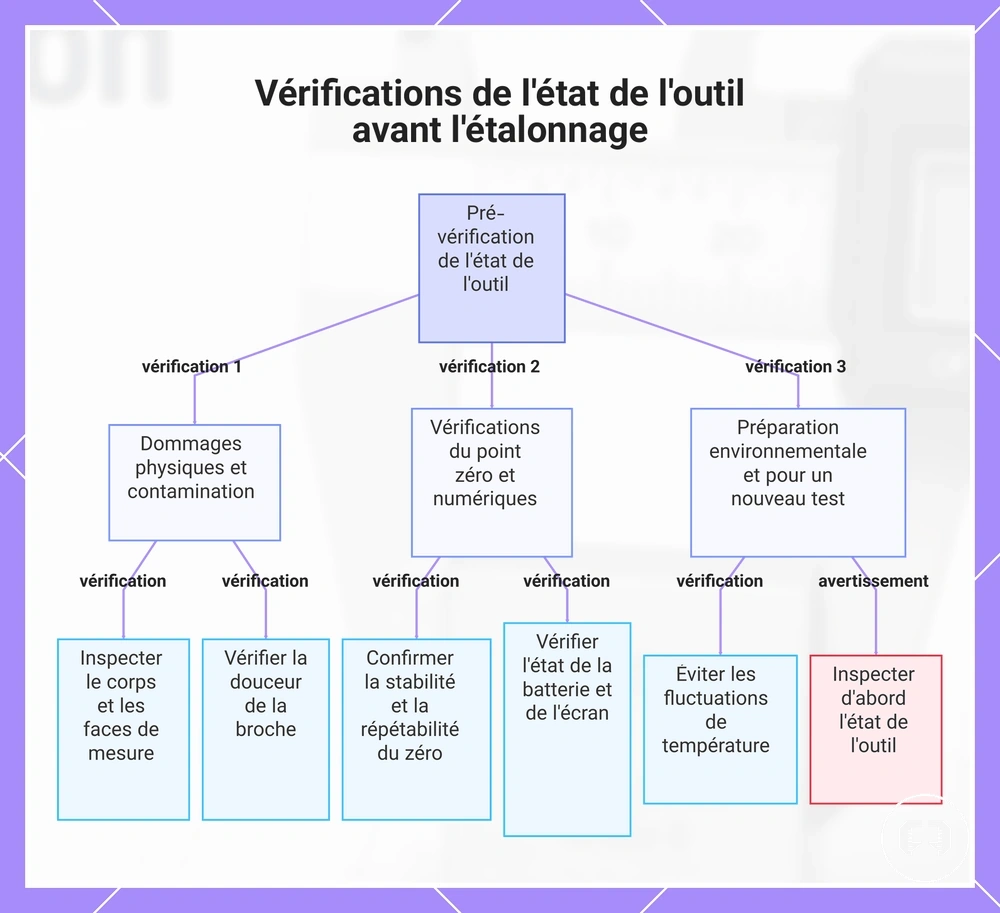

Ce graphique montre les vérifications clés à effectuer sur un instrument de mesure avant l'étalonnage afin de séparer l'état de l'outil des résultats de mesure.

Faces de mesure et surfaces de contact propres

Les faces de mesure et les surfaces de contact propres doivent être vérifiées avant d'évaluer toute lecture d'étalonnage, car la contamination des surfaces peut interférer avec un contact correct. La saleté, l'huile, une bavure, un éclat ou de la rouille sur les faces de mesure peuvent créer une erreur de contact pouvant entraîner une lecture erronée. Identifier d'abord ces conditions permet de distinguer la contamination des surfaces de la validité de l'étalonnage.

La liste ci-dessous met en évidence les conditions de surface à examiner avant d'interpréter une mesure.

• La saleté sur les faces de mesure peut empêcher un contact complet et contribuer à une lecture erronée.
• L'huile sur les surfaces de contact peut réduire la régularité du contact entre l'outil et la pièce.
• Une bavure peut créer une erreur de contact en empêchant une assise correcte.
• Un éclat sur la surface de mesure peut réduire la régularité du contact et influencer la lecture.
• La rouille sur les surfaces de contact peut interférer avec un contact fluide et reproductible.

Même un petit contaminant peut affecter une mesure par contact lorsqu'il se trouve entre les faces de mesure et la pièce. Par exemple, un contrôle au pied à coulisse ou au micromètre peut sembler inexact si une petite bavure ou particule empêche un contact complet, même si l'outil lui-même peut ne pas nécessiter d'étalonnage. Ce contrôle local des surfaces permet de distinguer les effets liés au contact des résultats d'étalonnage.

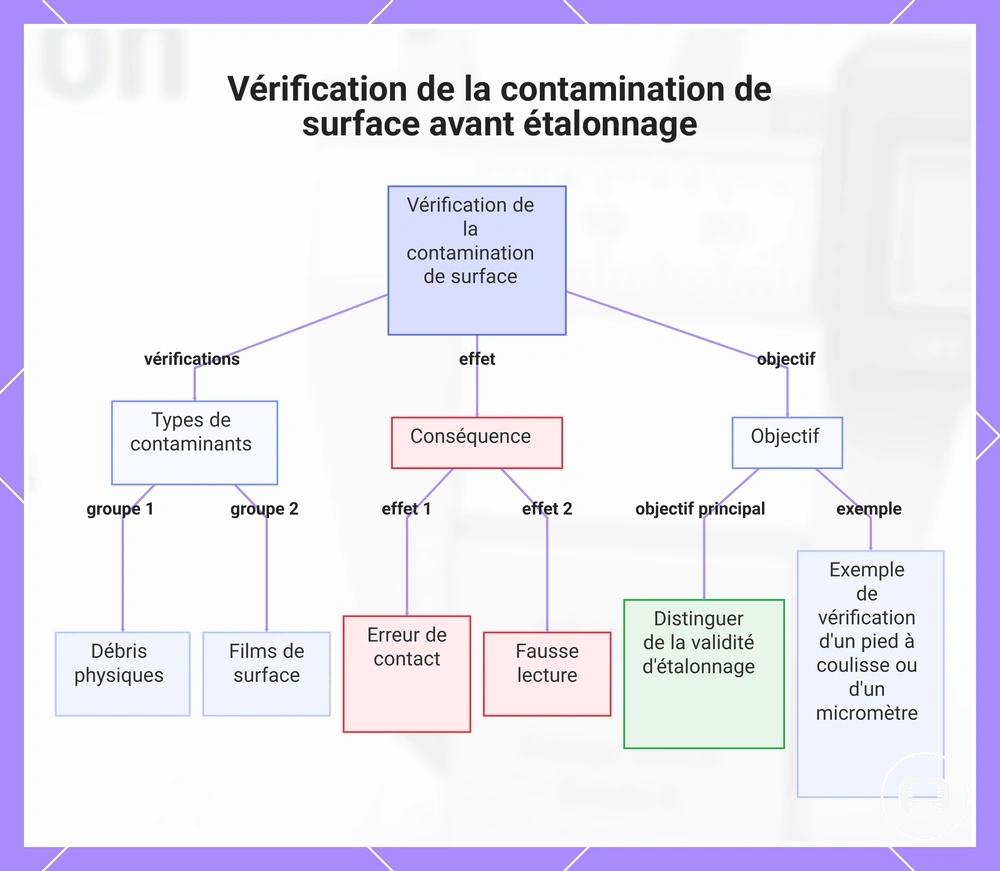

Ce graphique montre les contaminants de surface courants à vérifier, leurs effets sur la précision des mesures et l'objectif de distinguer la contamination des erreurs d'étalonnage.

Stabilité du point zéro et dommages visibles

La stabilité du point zéro doit être confirmée avant de se fier à un contrôle d'étalonnage, car un comportement cohérent du zéro soutient la confiance dans le résultat. Un point zéro qui revient à la même position après ouverture et fermeture améliore la répétabilité, tandis que des changements inattendus doivent être examinés avant de juger l'étalonnage. Un comportement stable du point zéro augmente la confiance dans le contrôle d'étalonnage.

• Répétabilité du point zéro : Confirmer que le point zéro revient de manière cohérente après ouverture et fermeture. Dans le cas contraire, effectuer un nouveau test.
• Dommages visibles : Inspecter la présence de mâchoires tordues, d'enclumes usées ou de traces d'impact pouvant influencer le contact ou l'alignement.
• Instabilité de l'affichage : Un affichage instable sur un outil numérique peut justifier un nouveau test ou une escalade.
• Jeu excessif : Un mouvement excessif peut réduire la répétabilité et doit être examiné avant d'évaluer les mesures.
• Indication de limite : Un changement du zéro peut résulter de l'état de l'outil, de la manipulation, de la température ou de la technique de mesure ; il ne doit donc pas être automatiquement traité comme un défaut d'étalonnage.

Si la répétabilité reste incohérente après les contrôles d'état de base, répéter le contrôle du point zéro dans des conditions stables et inspecter les dommages visibles. Une instabilité persistante du zéro, des mâchoires tordues, des enclumes usées, une instabilité de l'affichage ou des traces d'impact peuvent indiquer qu'une évaluation approfondie est appropriée plutôt que de se fier à une seule lecture. Lorsque des nouveaux tests répétés continuent de montrer un comportement instable du zéro, une escalade peut être appropriée. Si les symptômes récurrents ressemblent à des measurement errors and drift plus larges, examiner ces conditions avant d'interpréter le résultat d'étalonnage.

Contrôles d'étalonnage de base pour pieds à coulisse et micromètres

Un contrôle d'étalonnage de base pour un pied à coulisse ou un micromètre compare les lectures de l'outil avec une référence connue en utilisant un contact reproductible avant tout jugement de tolérance. Ce contrôle de base permet d'identifier si une lecture inattendue est isolée ou reproductible, tout en restant distinct d'un processus d'étalonnage formel. La même logique de contrôle s'applique aux pieds à coulisse et aux micromètres.

Si une lecture semble douteuse, confirmer d'abord l'état de l'outil, puis la comparer avec une dimension de référence connue en utilisant une méthode de contact cohérente. Évaluer tout écart de lecture par rapport à la tolérance requise plutôt que de se fier à une seule mesure. Un écart répété sur plusieurs dimensions de référence peut justifier une évaluation approfondie, tandis qu'une lecture isolée peut seulement nécessiter un nouveau test. Cette séquence de base ancre les décisions de mesure dans des références connues.

1. Choisir le pied à coulisse ou le micromètre approprié, confirmer le réglage du zéro et préparer une dimension de référence adaptée avant de commencer le contrôle d'étalonnage.
2. Placer les mâchoires du pied à coulisse ou l'enclume et la broche du micromètre contre la référence avec un contact reproductible, puis enregistrer la lecture.
3. Comparer l'écart de lecture avec la dimension de référence et porter un jugement de tolérance adapté à l'exigence de mesure.
4. Répéter le contrôle sur des dimensions de référence supplémentaires si un écart inattendu apparaît. Des résultats cohérents augmentent la confiance, tandis qu'un écart répété peut justifier un nouveau test ou une évaluation approfondie.
5. Si un écart similaire persiste sur plusieurs points de référence après des contrôles répétés, le traiter comme un signal de décision pour une évaluation plus approfondie plutôt que de se fier à une seule mesure.

Si un pied à coulisse ou un micromètre produit une lecture inattendue mais que les contrôles répétés restent cohérents, le résultat peut refléter un problème de mesure isolé plutôt qu'un problème d'étalonnage. Ces contrôles de base soutiennent les décisions de mesure courantes mais ne doivent pas être considérés comme un substitut à un processus d'étalonnage formel.

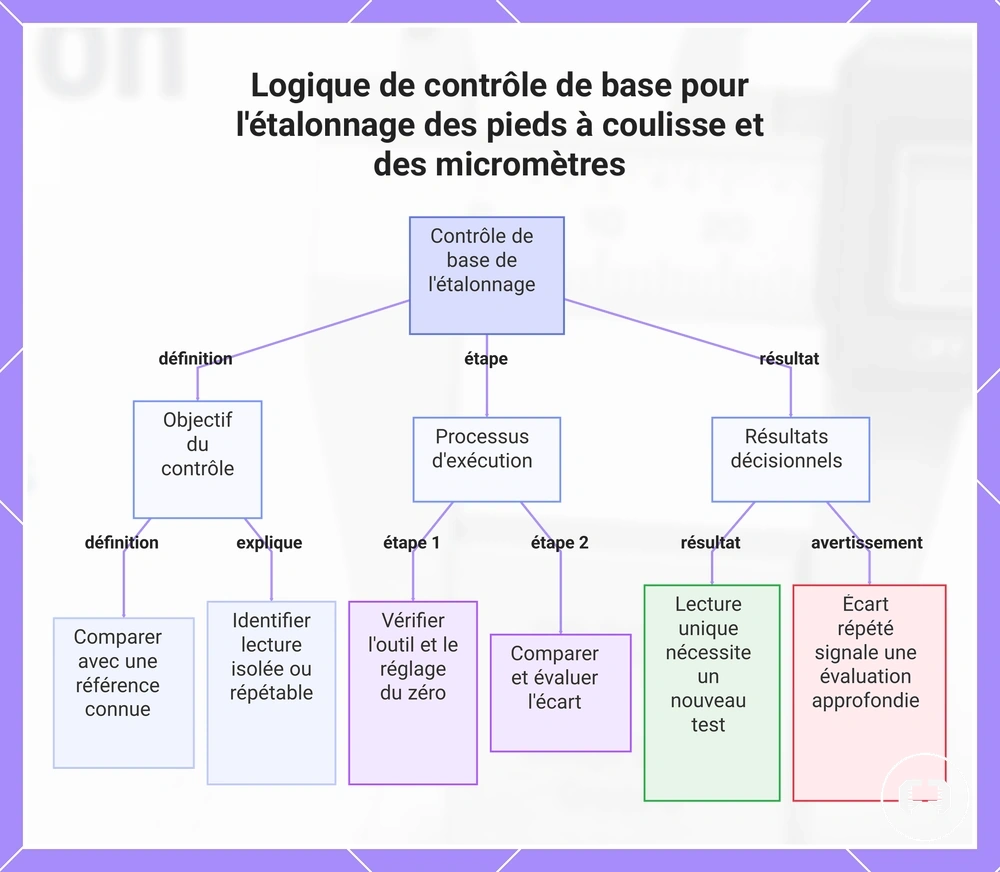

Ce graphique présente l'objectif, le processus et les résultats décisionnels d'un contrôle de base de l'étalonnage pour les pieds à coulisse et les micromètres, afin de déterminer si une lecture inattendue est isolée ou répétable.

Contrôle du zéro, des mâchoires, des mesures intérieure, extérieure et de profondeur du pied à coulisse

Un contrôle du pied à coulisse commence par la confirmation du zéro avant d'évaluer chaque fonction de mesure par rapport à une référence connue. Chaque surface de mesure doit être vérifiée selon la mesure qu'elle effectue, afin que les mâchoires extérieures, les mâchoires intérieures et la tige de profondeur puissent être évaluées séparément. Ce contrôle local couvre le zéro du pied à coulisse, les mâchoires extérieures, les mâchoires intérieures et la tige de profondeur.

Si une lecture semble incohérente, comparer chaque fonction de mesure avec une référence appropriée tout en maintenant un contact de référence constant. Utiliser une pression légère et reproductible, maintenir l'alignement des mâchoires et s'assurer que la tige de profondeur est complètement en appui, car ces conditions peuvent influencer l'écart de lecture. Répéter le même contrôle avant de juger le résultat afin que la conclusion soit basée sur la répétabilité plutôt que sur une seule mesure.

1. Fermer complètement le pied à coulisse, confirmer le zéro du pied à coulisse, puis l'ouvrir et le fermer à nouveau pour vérifier la répétabilité du zéro avant de mesurer.
2. Utiliser les mâchoires extérieures contre une dimension connue avec un contact de référence constant, puis comparer tout écart de lecture avec la tolérance requise.
3. Vérifier les mâchoires intérieures contre une référence interne appropriée, en prêtant attention au contact et à l'alignement des mâchoires avant d'interpréter la lecture.
4. Placer la tige de profondeur sur une surface de référence stable et s'assurer qu'elle est complètement en appui avant de comparer la profondeur mesurée avec la valeur de référence.
5. Répéter la mesure en utilisant la même méthode de contact. Si l'écart de lecture reste cohérent, considérer le résultat pour une évaluation approfondie sur la base de la répétabilité et de la tolérance plutôt que sur une seule lecture.

Contrôle de l'enclume, de la broche, de la douille et de l'étalon du micromètre

Un contrôle du micromètre commence par la comparaison des faces de mesure avec un étalon connu en utilisant un contact reproductible. Chaque composant doit être vérifié selon sa fonction de mesure afin que l'enclume, la broche, la douille, le cliquet et l'étalon connu soient évalués séparément avant d'interpréter la lecture. Ce contrôle local se concentre sur l'enclume, la broche, la douille, le cliquet et l'étalon connu.

Si un micromètre produit une lecture inattendue, inspecter d'abord l'état du contact et la sensation de mouvement avant de le comparer à l'étalon connu. Utiliser une force de cliquet constante, maintenir la broche et l'enclume propres et noter que la propreté de la broche ou l'usure de l'enclume peut influencer l'écart. Répéter la comparaison avant de juger le résultat afin que la conclusion soit basée sur la répétabilité et un contact reproductible.

1. Nettoyer les surfaces de contact de l'enclume et de la broche, puis confirmer qu'elles ferment en douceur sans que des débris n'affectent l'état du contact.
2. Placer l'étalon connu entre les faces de mesure et fermer le micromètre en utilisant une force de cliquet constante.
3. Tourner la douille via le cliquet et confirmer que le mouvement de la broche est fluide avant de comparer la lecture avec la valeur de l'étalon connu.
4. Comparer tout écart avec la tolérance requise. Si la force de contact, la propreté de la broche ou l'usure de l'enclume ont pu influencer la lecture, répéter le contrôle avant de tirer une conclusion.
5. Répéter la mesure en utilisant le même étalon et la même méthode de contact. Des résultats cohérents améliorent la confiance, tandis qu'un écart répété peut justifier une évaluation approfondie.

Comment l'étalonnage soutient l'exactitude des mesures

L'étalonnage soutient l'exactitude des mesures en comparant un outil de mesure avec une référence connue afin que son état d'étalonnage et tout écart connu puissent être compris. Cette comparaison peut améliorer la confiance dans les mesures et la répétabilité, mais l'étalonnage seul ne garantit pas des mesures exactes, car l'état de l'outil, la technique de lecture et les conditions de mesure influencent également le résultat.

Un écart connu est la différence observée lorsqu'un outil de mesure est comparé avec une référence, tandis qu'une plage de confiance décrit l'incertitude associée à cette comparaison. Ensemble, l'état d'étalonnage, l'écart connu et la plage de confiance aident à déterminer le niveau de confiance qui peut être accordé à une mesure et soutiennent une décision de tolérance. Pour une explication plus large de ces relations, voir les notions d’exactitude et de tolérance.

Les facteurs ci-dessous montrent comment l'étalonnage soutient l'exactitude des mesures en parallèle avec l'état de l'outil, la technique de lecture, la répétabilité et les décisions de tolérance.

Facteur	Effet sur l'exactitude des mesures
État d'étalonnage	Fournit des informations sur l'écart connu et la plage de confiance.
État de l'outil	Peut influencer la répétabilité et la fiabilité de la mesure.
Technique de lecture	Peut affecter la cohérence de la lecture observée.
Décision de tolérance	Dépend des informations d'étalonnage ainsi que de la plage acceptable requise.

Outil étalonné versus mesure exacte : Un outil étalonné possède un état d'étalonnage documenté et un écart connu, mais une mesure exacte dépend toujours de la technique de lecture, de l'état de l'outil et des conditions dans lesquelles la mesure est effectuée.

Intervalles d'étalonnage pour les outils de mesure

Un intervalle d'étalonnage dépend de la façon dont les outils de mesure sont utilisés, du risque d'exactitude du travail et des conditions dans lesquelles ils fonctionnent. Les intervalles d'étalonnage organisent la fréquence d'utilisation, l'état de l'outil, l'environnement, l'historique de maintenance et le risque de tolérance en une décision pratique plutôt que de suivre un seul calendrier fixe. Il n'existe pas d'intervalle d'étalonnage universel unique pour chaque outil de mesure.

Par exemple, un outil de mesure utilisé occasionnellement pour des tâches d'atelier légères peut ne pas nécessiter le même intervalle d'étalonnage qu'un outil utilisé régulièrement pour des travaux critiques en termes de tolérance. Une fréquence d'utilisation plus élevée, des environnements exigeants, une exposition aux chocs ou une tolérance de travail plus serrée peuvent justifier une surveillance plus rapprochée et un intervalle plus court, tandis qu'une utilisation légère avec un historique de relevés stable peut soutenir une période de révision plus longue. L'intervalle approprié dépend à la fois de la fréquence d'utilisation et du risque de tolérance.

Condition	Considération sur l'intervalle d'étalonnage	Résultat d'intervalle possible
Faible fréquence d'utilisation avec un historique de relevés stable	Examiner l'historique de maintenance et les résultats d'étalonnage précédents.	Un intervalle plus long peut être approprié.
Utilisation typique en atelier	Tenir compte de la fréquence d'utilisation normale, de la tolérance de travail et de l'environnement d'exploitation.	Un intervalle standard peut convenir.
Utilisation intensive, exposition aux chocs ou environnement exigeant	Surveiller la dérive passée et l'augmentation du risque de tolérance.	Un intervalle plus court peut être approprié.
Exigence de contrôle annuel	Suivre les exigences du lieu de travail ou du système qualité lorsqu'elles s'appliquent.	Un contrôle annuel peut faire partie d'un calendrier qualifié, mais n'est pas une règle universelle.

Si les résultats de mesure commencent à changer de manière inattendue ou si l'historique des relevés indique une dérive passée récurrente, revoir l'intervalle d'étalonnage au lieu de se fier uniquement au calendrier existant. La décision suivante peut impliquer d'ajuster le calendrier d'étalonnage ou de déterminer when to recalibrate measuring tools en fonction de l'état de l'outil de mesure, de son utilisation et des exigences de mesure.

Fréquence d'utilisation, tolérance de travail et environnement

La fréquence des contrôles d'étalonnage dépend de la façon dont un outil de mesure est utilisé, de la tolérance de travail qu'il supporte et de l'environnement d'exploitation dans lequel il est utilisé. Ces critères locaux aident à déterminer si une surveillance supplémentaire ou un intervalle de révision plus court peut être approprié plutôt que de se fier à un calendrier universel. Les principaux facteurs de décision sont la fréquence d'utilisation, la tolérance de travail et l'environnement.

Par exemple, un outil de mesure utilisé occasionnellement pour des mesures à faible risque peut ne pas nécessiter la même fréquence de contrôle qu'un outil utilisé régulièrement en production ou pour des travaux à tolérance plus serrée. Lorsque le risque de mesure augmente ou que les conditions d'exploitation deviennent plus exigeantes, l'intervalle d'étalonnage peut nécessiter une surveillance plus rapprochée ou une période de révision plus courte plutôt qu'un calendrier fixe.

• Une fréquence d'utilisation plus élevée peut justifier une fréquence de contrôle plus courte, car le risque de mesure peut augmenter avec une utilisation répétée.
• Une tolérance de travail plus serrée peut justifier une surveillance plus rapprochée lorsque de petits écarts pourraient affecter les décisions de mesure.
• Des conditions d'exploitation plus exigeantes, notamment la température, la poussière et l'humidité, peuvent justifier une surveillance supplémentaire là où elles pourraient influencer les performances de l'outil de mesure.
• Les impacts ou vibrations répétés peuvent agir comme un signal de surveillance qui soutient la révision de l'intervalle d'étalonnage.
• Une qualité de manipulation médiocre peut accroître le besoin d'inspection ou de révision d'étalonnage lorsque l'état de l'outil devient incertain.
• Des conditions d'exploitation stables avec une manipulation soigneuse peuvent soutenir un intervalle de révision plus long lorsque l'historique des relevés et le risque de mesure restent cohérents.

Contrôles annuels et conditions d'intervalle plus court

Les contrôles annuels constituent un point de référence courant pour la maintenance d'étalonnage, mais ils ne constituent pas un calendrier universel pour chaque outil de mesure. Le moment approprié dépend de l'utilisation, de la tolérance de travail, de l'exposition environnementale et du risque de mesure, de sorte qu'un intervalle plus court peut être approprié dans certaines conditions. Les contrôles annuels doivent être traités comme une référence de maintenance plutôt que comme une règle fixe.

Si un outil de mesure est exposé à des conditions qui augmentent la probabilité de changement de mesure, revoir l'intervalle d'étalonnage au lieu de se fier uniquement au calendrier de routine. Une utilisation intensive, un impact, un contrôle non concluant, un travail à haute tolérance ou une exposition environnementale difficile peuvent justifier un intervalle plus court ou une évaluation approfondie. La décision appropriée dépend de l'outil de mesure, de ses conditions d'exploitation et du risque de mesure associé, et peut soutenir le maintien, le raccourcissement ou l'escalade du calendrier d'étalonnage.

• Contrôles annuels : Peuvent fournir un point de référence de maintenance courant lorsqu'ils sont soutenus par l'utilisation de l'outil et l'historique des relevés.
• Utilisation intensive ou impact : Peuvent justifier un intervalle plus court ou une surveillance supplémentaire après l'événement.
• Contrôle non concluant : Peut indiquer la nécessité de raccourcir l'intervalle ou d'escalader pour une évaluation approfondie.
• Travail à haute tolérance ou exposition environnementale : Peut nécessiter une surveillance plus rapprochée car le risque de mesure peut être plus élevé.
• Calendrier formel : Lorsqu'un lieu de travail, une norme ou un système qualité s'applique, suivre le calendrier formel pertinent plutôt que de se fier uniquement à une référence annuelle générale.

Résultats d'étalonnage hors tolérance

Un résultat hors tolérance issu d'un contrôle d'étalonnage non concluant doit être traité comme une constatation diagnostique plutôt que comme une raison immédiate de remplacer un outil de mesure. L'étape suivante consiste à identifier si le résultat est causé par une contamination, la technique de mesure, la référence, l'état de l'outil ou une véritable dérive de mesure avant de décider de la marche à suivre. Éviter de supposer que le remplacement est la seule issue.

Si le résultat ne peut être expliqué par une cause évidente, répéter la comparaison en utilisant une référence avec une confiance de référence appropriée et confirmer l'état de l'outil avant d'interpréter l'écart. Une surface de contact sale peut produire une lecture erronée, tandis qu'une seule lecture incohérente peut seulement nécessiter un nouveau test avec une technique cohérente. Si un écart répété apparaît sur des références connues, rechercher si la cause est une contamination, la technique, une erreur de référence, un dommage ou des measurement errors and drift avant de décider de l'étape de maintenance suivante.

1. Inspecter les surfaces de mesure et l'état de l'outil, puis éliminer la contamination si présente et effectuer un nouveau test.
2. Si une seule lecture incohérente se produit, répéter la mesure en utilisant la même référence et une technique cohérente avant de tirer une conclusion.
3. Si un écart répété persiste sur des étalons connus, comparer le résultat avec l'exigence de tolérance applicable et déterminer si un réglage est approprié.
4. Si le réglage n'est pas adapté ou si l'écart persiste, l'étape suivante peut être de réétalonner professionnellement, réparer ou remplacer l'outil de mesure, selon le résultat du diagnostic.

Lorsqu'une surface de contact sale explique le résultat, le nettoyage et un nouveau test peuvent suffire à distinguer la contamination d'un véritable défaut de tolérance. Lorsqu'une seule lecture est incohérente, répéter le contrôle avant de traiter l'écart comme un problème de maintenance. Lorsqu'un écart répété apparaît sur des étalons connus, le résultat peut nécessiter un nouveau test, un réglage, une révision, une réparation ou un remplacement.

Un résultat hors tolérance soutient une décision de maintenance uniquement après la réalisation des contrôles diagnostiques. Lorsque l'écart répété, l'état de l'outil et la confiance dans la référence indiquent que le problème reste non résolu, examiner when to recalibrate measuring tools avant de décider de refaire un test, régler, organiser un étalonnage professionnel, réparer ou remplacer l'outil.

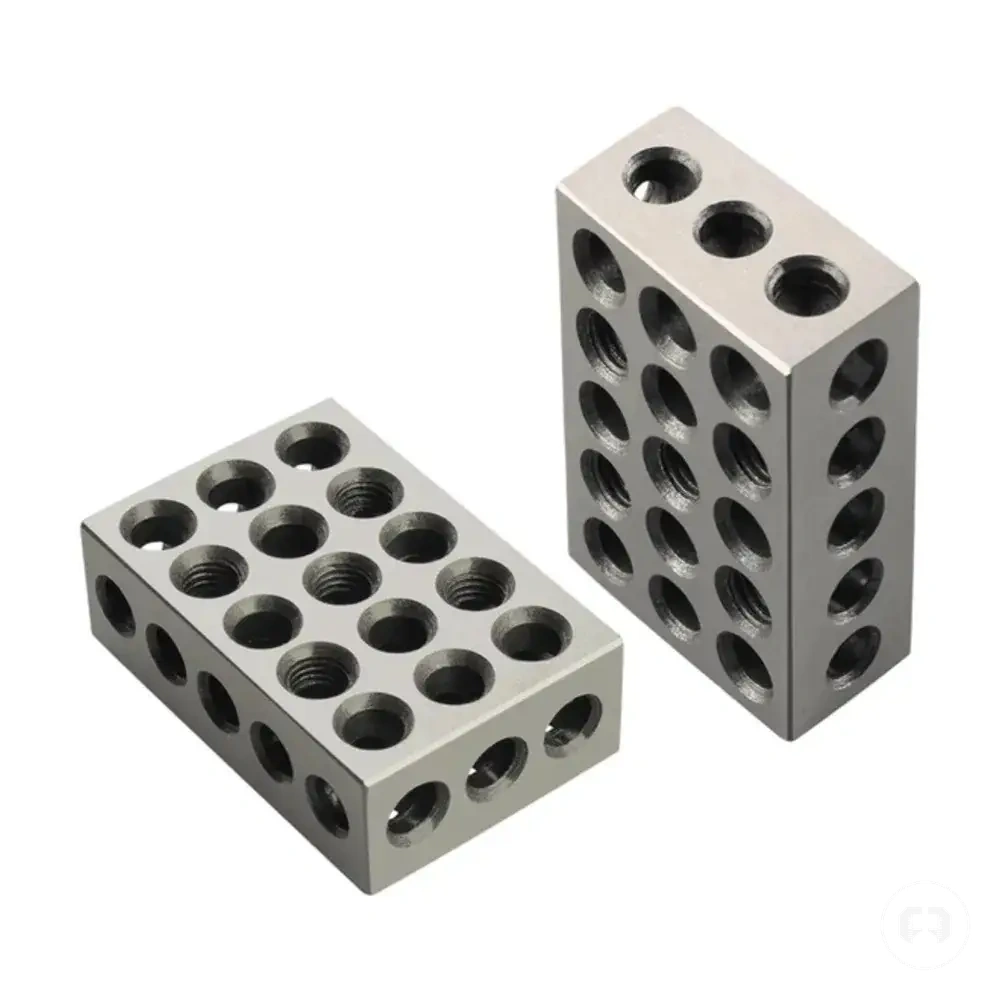

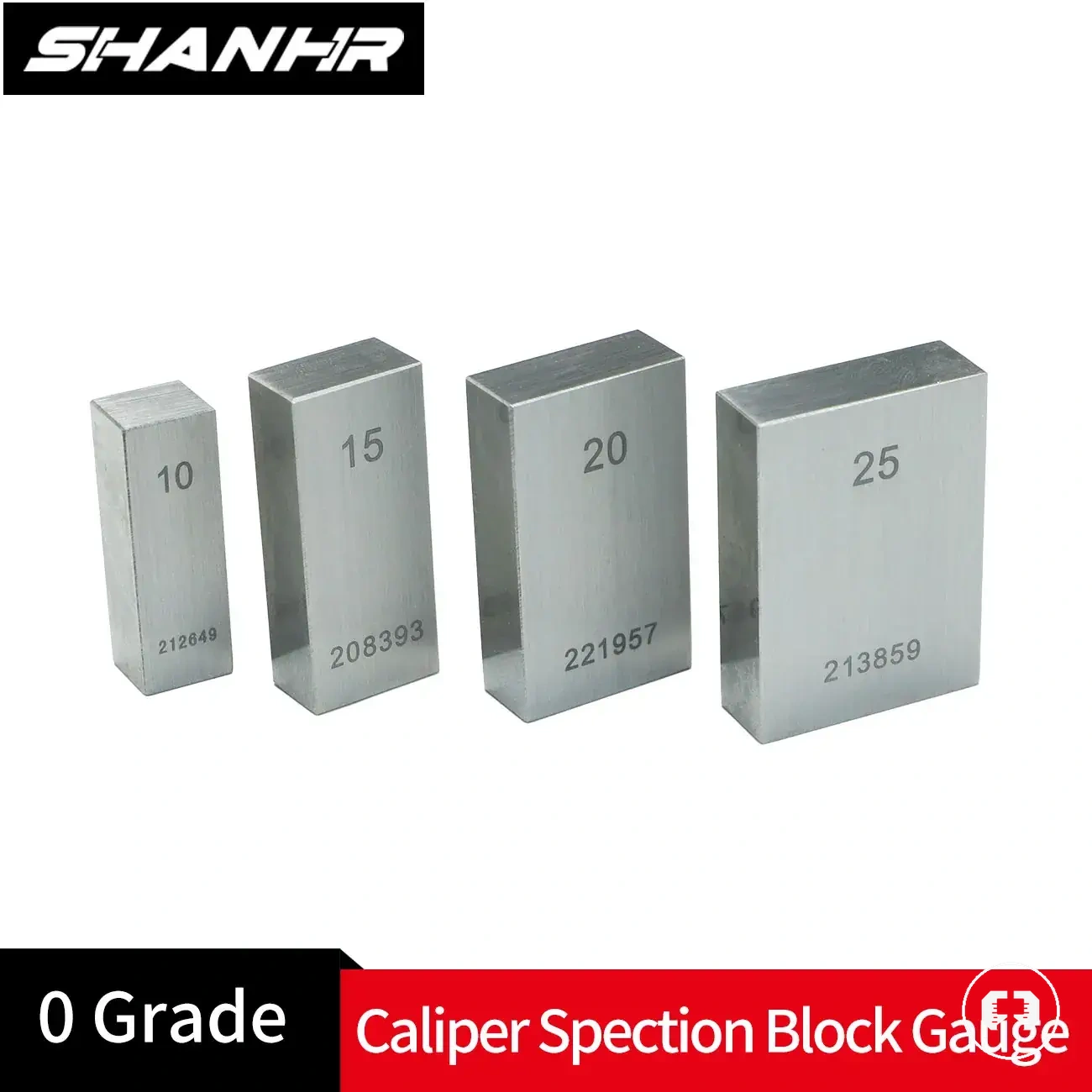

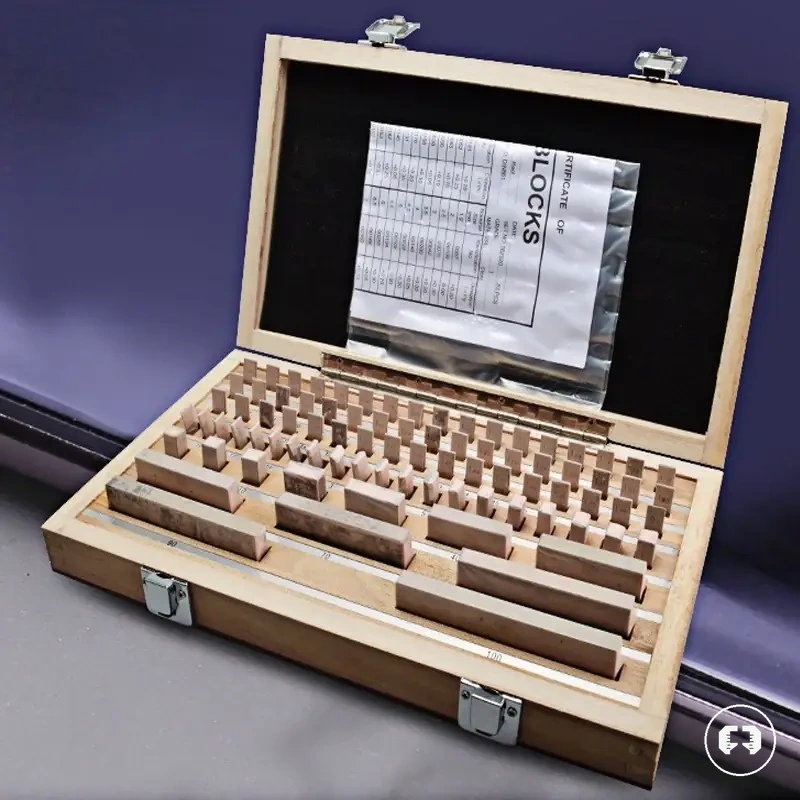

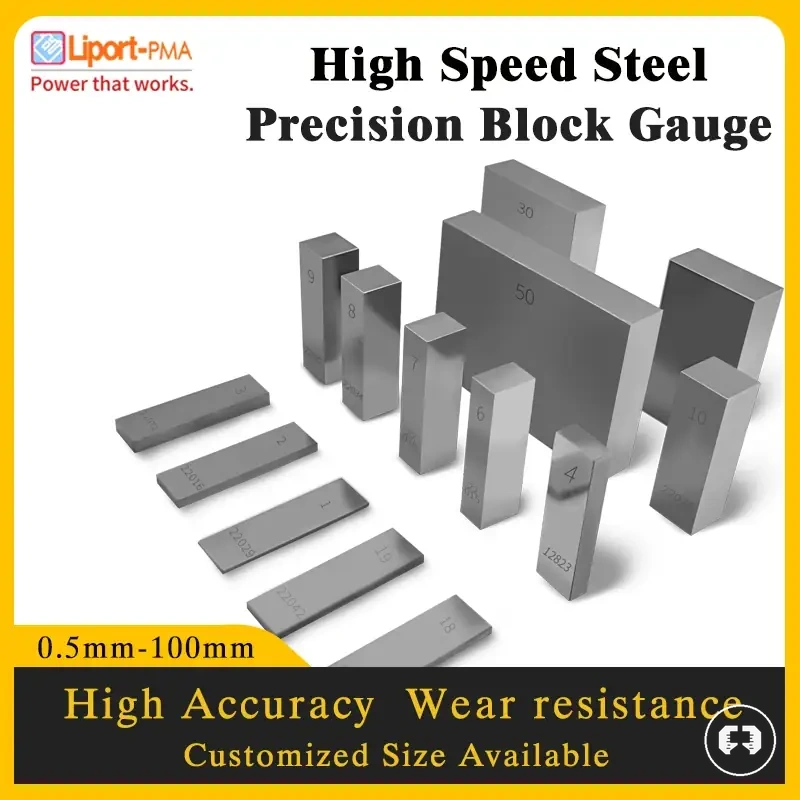

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

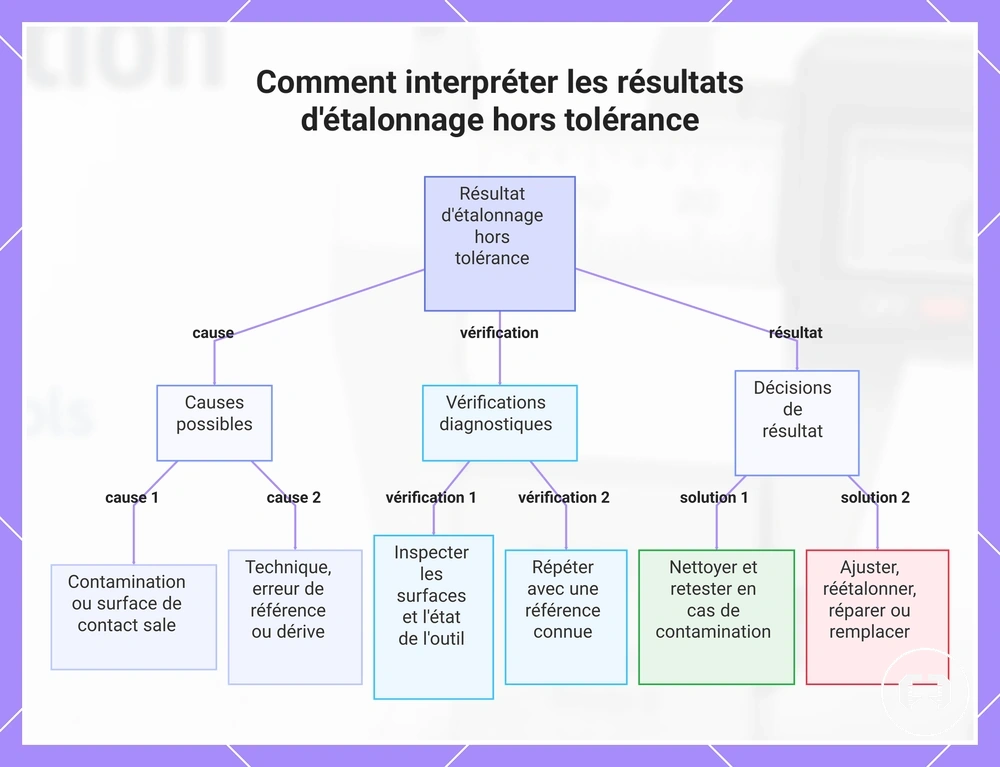

Ce graphique présente les étapes de diagnostic et les causes possibles d'un résultat d'étalonnage hors tolérance, en guidant sur la nécessité de nettoyer, retester, ajuster ou remplacer.
