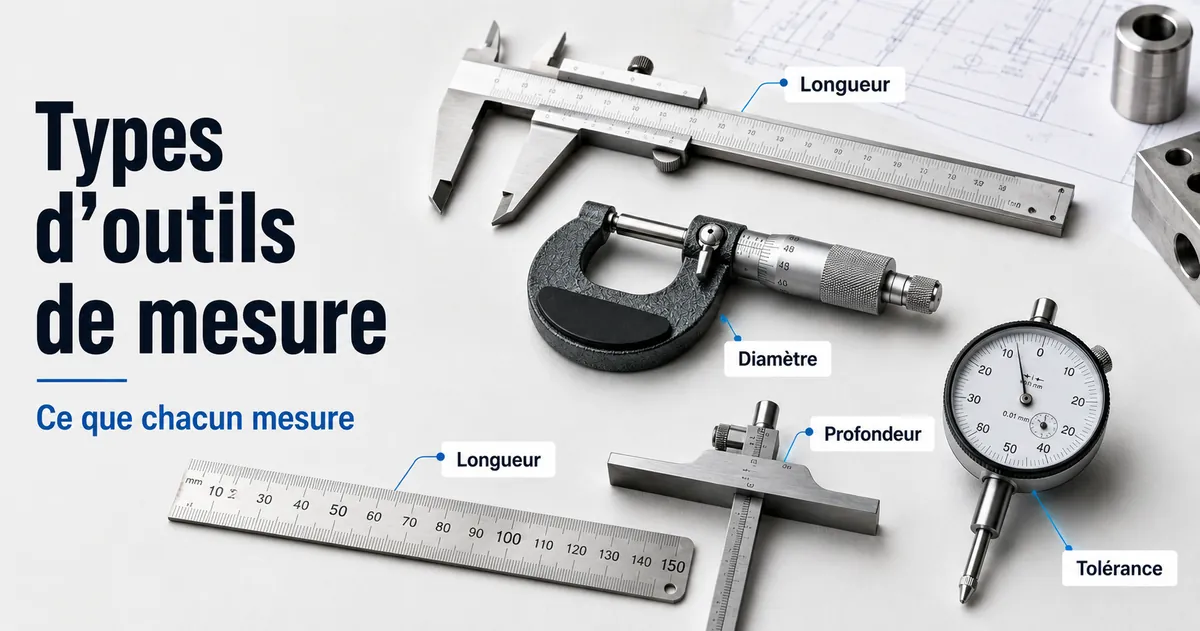

Types d’outils de mesure de précision selon le rôle de mesure

Les outils de mesure de précision sont des instruments de mesure regroupés selon le rôle de mesure qu’ils remplissent, comme lire une dimension, vérifier une référence ou observer un faible déplacement. Chaque type d’outil relie une cible de mesure à une surface de référence, une méthode de lecture et des limites de mesure réalistes. Les pieds à coulisse, micromètres, calibres et comparateurs diffèrent car ils sont conçus autour de points de contact, de plages et de manières d’interpréter un résultat différents. Le type d’outil découle du rôle de mesure.

Le type d’outil adapté dépend de la tâche, du matériau, de l’accès, de la plage, du besoin de tolérance, du montage et de l’état de l’outil. Un instrument de mesure peut convenir à une caractéristique mais être moins adapté à une autre lorsque la méthode de référence ou la méthode de lecture change. Cette page se concentre sur l’explication des types plutôt que sur l’achat, l’étalonnage ou les conseils d’utilisation complets. Pour le contexte plus large de la catégorie, utilisez la page centrale des outils de mesure de précision avant d’aborder les rôles d’outils groupés.

Un diamètre d’arbre, une profondeur de rainure, une hauteur de surface et un contrôle de battement ne posent pas la même question à un outil de mesure. Chaque situation modifie la cible de mesure, la surface de référence et la manière dont la lecture est effectuée. Les sections ci-dessous regroupent les outils de précision par le rôle qu’ils remplissent afin que la famille d’outils puisse être comprise avant que les instruments individuels ne soient comparés.

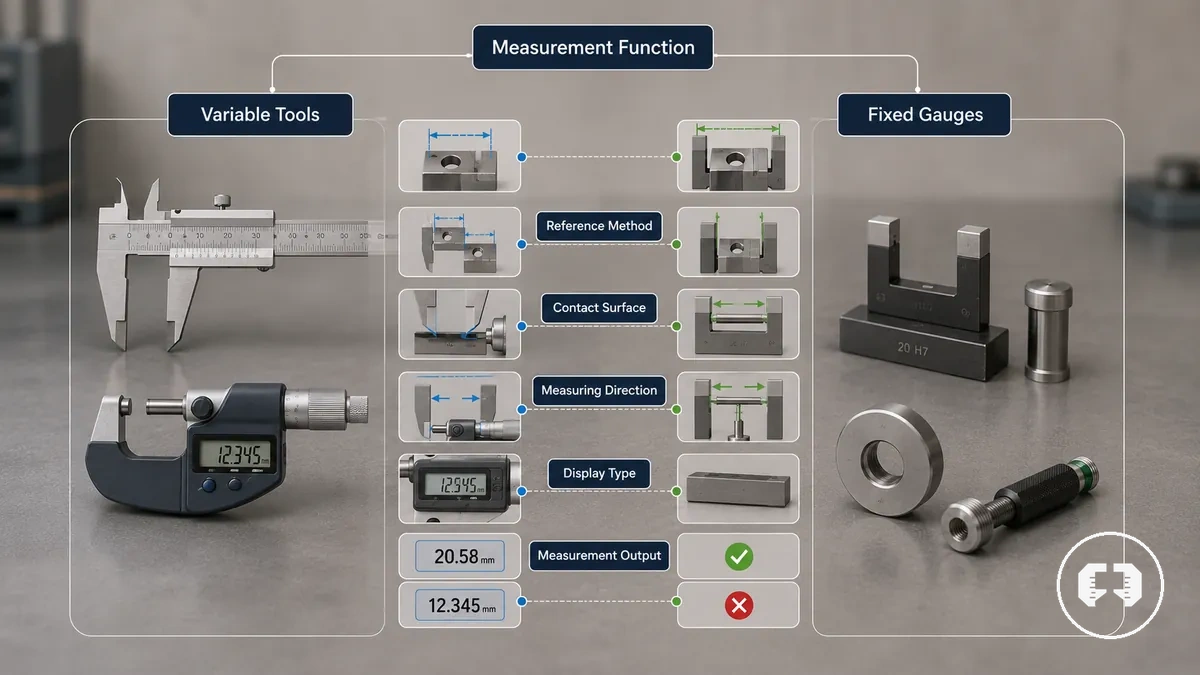

Comment les outils de mesure de précision sont regroupés

Le classement des outils de mesure de précision repose sur la fonction de mesure plutôt que sur la marque ou la gamme de produits. Ce classement sépare les familles d’outils selon la cible de mesure, la méthode de référence et la manière dont un résultat est obtenu. Cette classification explique comment les outils sont liés entre eux, tandis que la définition des outils de mesure de précision explique ce qu’ils sont dans un sens plus large. La fonction de mesure est le principe organisateur.

Les outils de mesure de précision sont couramment classés en outils de mesure variables et calibres de référence fixes. Les outils de mesure variables fournissent une valeur de mesure pour une dimension, tandis que les calibres de référence fixes sont utilisés pour vérifier une valeur de référence ou une condition d’ajustement sans nécessairement afficher une lecture numérique. Les familles d’outils peuvent être classées par surface de contact, direction de mesure, type d’affichage et méthode de lecture, car ces attributs aident à décrire comment une mesure est effectuée. Cette distinction sépare la lecture variable de la vérification fixe.

Le classement des outils de mesure de précision dépend d’abord de la cible de mesure et de la méthode de référence, ce qui rend la classification plus facile à interpréter avant de comparer les familles d’outils individuelles. Cette section se concentre sur le classement plutôt que sur la signification plus large des outils de mesure de précision ou sur les conseils ultérieurs spécifiques aux outils.

Critère de classement	Ce qu’il distingue	Exemples de familles d’outils	Pourquoi c’est important
Fonction de mesure	Cible de mesure et rôle visé	Pieds à coulisse, micromètres, calibres, comparateurs	Clarifie l’objectif de chaque famille d’outils
Mode de lecture	Lecture variable ou vérification fixe	Outils de mesure variables, calibres de référence fixes	Distingue la mesure lue de la vérification
Méthode de référence	Mesure directe ou comparaison à une référence	Instruments de mesure, calibres de référence	Aide à comprendre comment les résultats sont interprétés
Direction de contact	Surface de contact et direction de mesure	Familles d’outils pour mesures externes, internes, de profondeur et de comparaison	Peut influencer l’adéquation selon l’accès et les caractéristiques de mesure

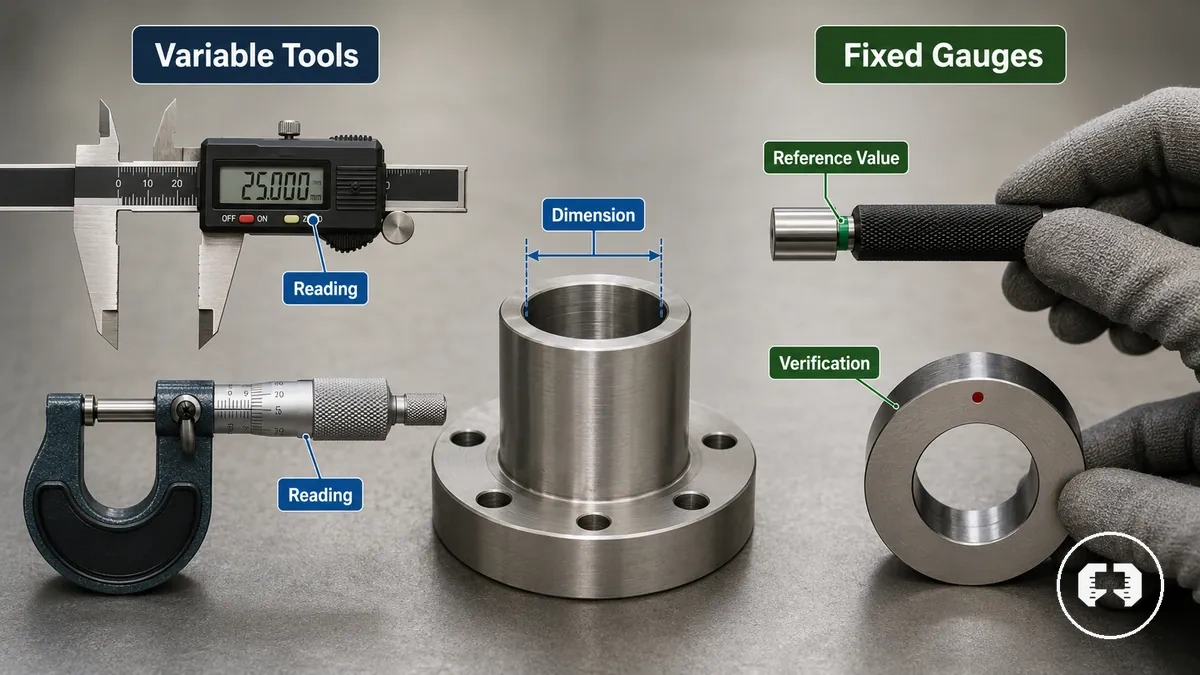

Outils de mesure variables et calibres de référence fixes

Les outils de mesure variables et les calibres de référence fixes se distinguent par le type de résultat qu’ils fournissent. Les outils de mesure variables lisent une dimension sur une plage utile, tandis que les calibres de référence fixes comparent une caractéristique à une valeur de référence pour vérification. Les pieds à coulisse, les micromètres et les comparateurs sont des exemples d’outils de mesure variables, tandis que les cales étalons, les calibres à tampon et les calibres à bague sont des exemples de calibres de référence fixes. La distinction se trouve entre lire une dimension et vérifier une référence.

Les outils de mesure variables et les calibres de référence fixes organisent cette comparaison en séparant la mesure continue de la vérification de référence.

Outils de mesure variables	Calibres de référence fixes
Objectif : Lire une dimension	Objectif : Vérifier par rapport à une valeur de référence
Résultat : Lecture variable	Résultat : Vérification de type référence ou passe/ne passe pas
Exemples : Pieds à coulisse, micromètres, comparateurs	Exemples : Cales étalons, calibres à tampon, calibres à bague

Un diamètre d’arbre, un alésage ou une caractéristique similaire peut d’abord être mesuré avec un pied à coulisse ou un micromètre pour obtenir une lecture variable, puis vérifié avec un calibre de référence fixe lorsqu’une vérification par rapport à une valeur de référence est nécessaire. Le fait qu’un calibre de référence fixe confirme l’adéquation dépend de la valeur de référence choisie, de la tolérance et de l’état de la caractéristique vérifiée, ce qui permet à la même caractéristique de pièce d’être soit mesurée, soit vérifiée.

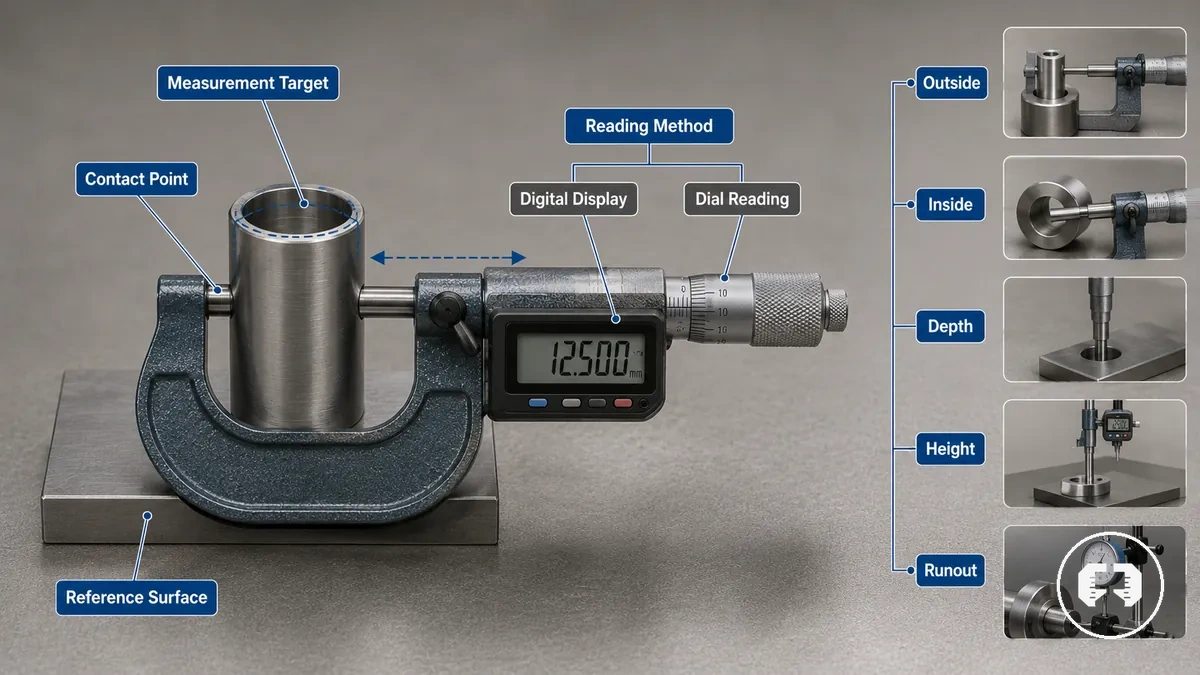

Cible de mesure, point de contact et méthode de lecture

La cible de mesure, le point de contact et la méthode de lecture définissent la manière dont un outil de mesure interagit avec une caractéristique de pièce et présente un résultat. La cible de mesure identifie la caractéristique évaluée, le point de contact identifie l’endroit où l’outil touche la pièce ou la surface de référence, et la méthode de lecture décrit comment le résultat est visualisé. Ensemble, ces trois relations relient la caractéristique, le contact et la lecture.

La cible de mesure, le point de contact et la méthode de lecture aident à organiser la compréhension des types d’outils avant de comparer les instruments individuels. Une famille d’outils peut partager une méthode de lecture tout en servant différents rôles de mesure, donc les exemples ci-dessous se concentrent sur la relation entre la caractéristique, le point de contact et le résultat. Pour clarifier comment la qualité de lecture est évaluée, voir les termes de qualité de mesure.

• Externe : La cible de mesure est une caractéristique externe, le point de contact touche les surfaces extérieures, et la méthode de lecture peut utiliser une lecture directe, une lecture au cadran ou un affichage numérique.
• Interne : La cible de mesure est une caractéristique interne, le point de contact atteint l’intérieur de la pièce, et la méthode de lecture peut varier selon la conception de l’outil.
• Profondeur : La cible de mesure est le fond d’une caractéristique, le point de contact se réfère à la surface, et le résultat est affiché via une lecture directe, au cadran ou numérique.
• Hauteur : La cible de mesure est la position verticale, le point de contact se réfère à une surface, et la lecture indique la hauteur mesurée.
• Battement et alignement : La cible de mesure est le mouvement ou la position relative, le point de contact suit la caractéristique, et la lecture au cadran affiche généralement le mouvement observé.
• Vérification à référence fixe : La cible de mesure est comparée à une valeur de référence, le point de contact vérifie la caractéristique, et le résultat est une vérification plutôt qu’une lecture de mesure continue.

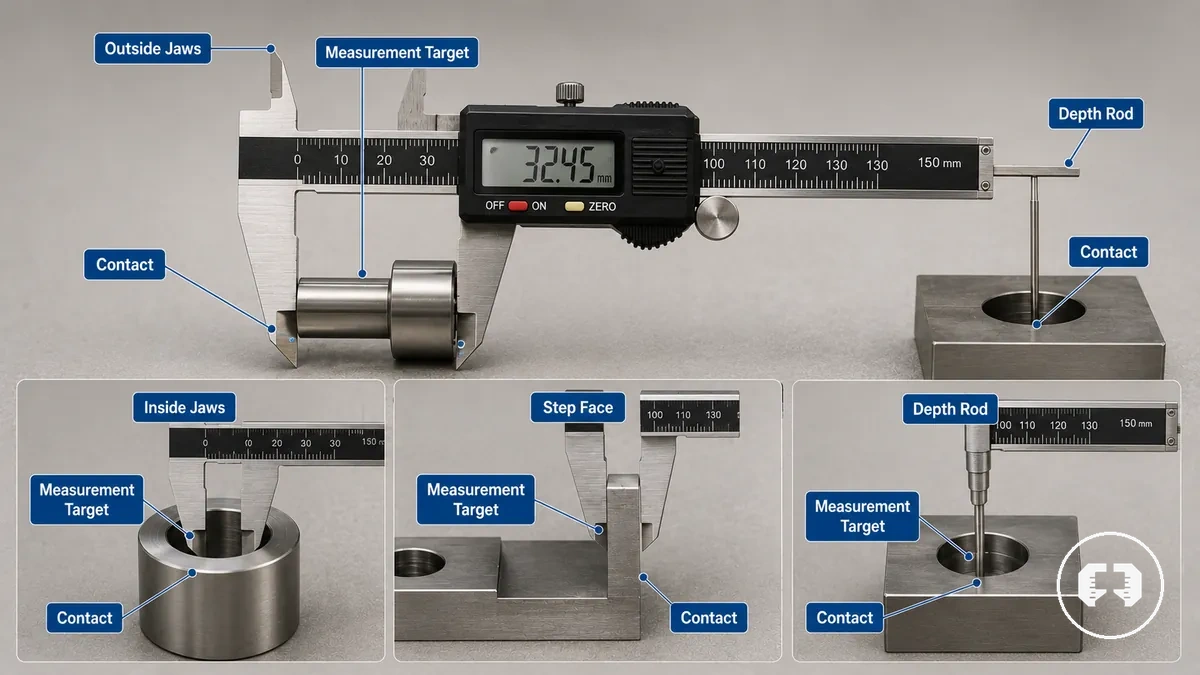

Pieds à coulisse pour mesures intérieures, extérieures, de gradin et de profondeur

Les pieds à coulisse sont des outils de mesure de précision conçus pour mesurer plusieurs types de dimensions sur une pièce en utilisant différentes caractéristiques de contact. Les pieds à coulisse varient selon la mâchoire, le palpeur, la graduation, l’affichage et le contact de mesure, permettant à un seul instrument d’évaluer une gamme de caractéristiques courantes de pièce. Les mâchoires extérieures, les mâchoires intérieures, une tige de profondeur et une face de gradin remplissent chacune un rôle de mesure distinct. Ensemble, elles permettent les mesures extérieures, intérieures, de gradin et de profondeur.

Un arbre, un alésage, un évidement ou un épaulement peut souvent être mesuré avec la même paire de pieds à coulisse en changeant la caractéristique de contact qui touche la pièce. Les mâchoires extérieures contactent les surfaces externes, les mâchoires intérieures atteignent les caractéristiques internes, et la tige de profondeur se réfère à une surface tout en s’étendant dans un évidement ou un alésage. La mesure de gradin utilise la face de gradin pour comparer deux surfaces de référence alignées. Chaque rôle de mesure est défini par le contact entre la caractéristique du pied à coulisse et la pièce.

Les pieds à coulisse ont des limitations pratiques car les résultats de mesure peuvent varier selon le contact, l’accès à la caractéristique, la technique de lecture et la tolérance requise. La plage, la résolution et la répétabilité décrivent différents attributs de mesure et ne doivent pas être interprétées comme la même caractéristique. Un pied à coulisse peut convenir à de nombreux contrôles dimensionnels, mais l’adéquation de la tolérance dépend de la caractéristique, des conditions de mesure et des exigences de l’application.

Le tableau ci-dessous résume comment les caractéristiques du pied à coulisse sont liées aux cibles de mesure et aux conditions de contact. Il fournit un aperçu concis des principaux rôles de mesure sans devenir un guide d’utilisation.

Caractéristique du pied à coulisse	Cible de mesure	Condition de contact	Limitation pratique
Mâchoires extérieures	Dimension extérieure	Contacte les surfaces externes	L’accès et la qualité du contact peuvent influencer la répétabilité
Mâchoires intérieures	Diamètre intérieur ou ouverture	Contacte les surfaces internes	Limitée par l’accès interne et la géométrie de la caractéristique
Tige de profondeur	Profondeur d’alésage ou d’évidement	Se réfère à la surface pendant que la tige s’étend dans la caractéristique	Nécessite un contact stable avec la surface de référence
Face de gradin	Mesure de gradin	Contacte deux surfaces de référence décalées	Peut être moins adaptée lorsque l’alignement ou l’accès à la caractéristique est limité

Lectures numériques, à cadran et à vernier des pieds à coulisse

Les lectures numériques, à cadran et à vernier des pieds à coulisse diffèrent par la manière dont une mesure est affichée et interprétée. Un pied à coulisse numérique présente la lecture sur un affichage numérique, un pied à coulisse à cadran utilise un curseur sur une échelle à cadran, et un pied à coulisse à vernier nécessite une interprétation manuelle de l’échelle vernier. Ce sont les trois principaux formats de lecture des pieds à coulisse.

Lorsque les mesures sont effectuées dans des conditions d’éclairage, d’angles de vue ou de travail différentes, le format de lecture peut affecter la visibilité, la compétence de lecture, l’interprétation et le risque d’erreur. Un pied à coulisse numérique peut simplifier la lecture grâce à son affichage mais dépend d’une pile, tandis qu’un pied à coulisse à cadran et un pied à coulisse à vernier reposent sur des échelles mécaniques sans dépendance à une pile. Quel que soit le format de lecture, la vérification reste importante car la répétabilité dépend du contact, du montage et des conditions de mesure. Les différences plus larges entre les outils de mesure numériques et analogiques se situent en dehors de cette comparaison spécifique aux pieds à coulisse.

La comparaison ci-dessous résume comment chaque format de lecture présente une mesure et les principales considérations locales.

Format de lecture du pied à coulisse	Apparence de la lecture	Dépendance principale	Avertissement local
Pied à coulisse numérique	Affichage numérique	Pile et visibilité de l’affichage	Une vérification peut être nécessaire pour des lectures cohérentes
Pied à coulisse à cadran	Curseur sur une échelle à cadran	Interprétation de l’échelle à cadran	La clarté de la lecture peut varier selon l’angle de vue
Pied à coulisse à vernier	Échelle vernier	Compétence de lecture manuelle	L’interprétation de l’échelle peut nécessiter plus d’attention et de vérification

Micromètres pour petites dimensions et contrôle de mesure plus serré

Les micromètres sont des outils de mesure de précision utilisés pour mesurer de petites dimensions lorsqu’un contrôle de mesure plus serré peut être approprié qu’avec des outils polyvalents plus larges. Leur adéquation dépend de la géométrie de contact, de la plage de mesure, de la résolution, de la technique et de la tolérance requise plutôt que du seul outil. La broche, l’enclume, le dé à moletage et le cliquet contribuent chacun à un contact de mesure et une lecture contrôlés. Le fait qu’un micromètre fournisse un contrôle de mesure plus serré dépend de l’étalonnage, de la manipulation, de l’état de l’outil et de la tâche de mesure.

Lors de la mesure d’un diamètre d’arbre ou de l’épaisseur d’une pièce mince, un micromètre peut offrir un contact plus contrôlé qu’une mesure de type pied à coulisse plus large. La broche avance vers l’enclume tandis que le dé à moletage contrôle le mouvement, et le cliquet ou le dispositif de friction peut aider à appliquer une force de mesure plus constante. Les micromètres sont disponibles pour la mesure extérieure, la mesure intérieure et la mesure de profondeur, chaque conception correspondant à un type de caractéristique différent. La géométrie de contact détermine la manière dont les faces de mesure s’engagent sur la pièce.

Les micromètres sont généralement les plus adaptés lorsque la plage de mesure, la résolution et la géométrie de contact correspondent à la caractéristique inspectée. Leurs composants permettent un contact de mesure contrôlé, mais la confiance dans la mesure dépend de l’étalonnage, de la manipulation, de l’état de l’outil et de la tolérance requise. Un micromètre doit être sélectionné en fonction de la caractéristique et de l’objectif de mesure plutôt que supposé convenir à chaque application. La technique et l’état de l’outil restent des limites importantes pour les résultats de mesure.

La comparaison ci-dessous résume les principaux attributs du micromètre et comment chacun contribue au contrôle de mesure. Elle se concentre sur les caractéristiques fonctionnelles plutôt que sur les variantes de produit ou les procédures d’étalonnage.

Attribut du micromètre	Ce qu’il contrôle	Condition qui l’affecte	Implication pour la mesure
Broche et enclume	Géométrie de contact	Alignement et contact avec la pièce	Permet une mesure contrôlée des petites dimensions
Dé à moletage	Réglage de la lecture	Technique de l’opérateur	Influence la constance du contrôle de mesure
Cliquet ou dispositif de friction	Force de mesure	Méthode de manipulation	Peut améliorer la répétabilité lorsqu’il est utilisé de manière cohérente
Plage de mesure et résolution	Adéquation de la mesure	Tolérance requise et taille de la caractéristique	La sélection dépend de l’application de mesure

Micromètres extérieurs, intérieurs et de profondeur

Les micromètres extérieurs, intérieurs et de profondeur se distinguent par la direction de dimension qu’ils sont conçus pour contacter et mesurer. Chaque sous-type modifie les faces de contact, les surfaces de référence, la plage de mesure et la cible de mesure utilisable tout en restant dans la même famille de micromètres. La distinction repose sur la mesure extérieure, intérieure et de profondeur.

Lorsqu’une caractéristique de pièce passe d’un diamètre extérieur à une ouverture intérieure ou à une caractéristique de profondeur, le sous-type de micromètre approprié peut changer. La plage de mesure, l’accès à la caractéristique et la géométrie de contact influencent l’adéquation d’un sous-type à la tâche de mesure. Le sous-type sélectionné doit correspondre à la caractéristique de la pièce et à sa direction de dimension.

La comparaison ci-dessous résume comment chaque sous-type de micromètre est lié à la direction de contact et au rôle de mesure.

Sous-type de micromètre	Direction de contact	Caractéristique adaptée	Limitation principale
Micromètre extérieur	Mesure extérieure entre faces de contact	Diamètre extérieur ou épaisseur de pièce	La plage de mesure et la taille de la caractéristique peuvent limiter l’adéquation
Micromètre intérieur	Mesure intérieure contre les faces de contact	Dimension intérieure ou alésage	L’accès et la géométrie de la caractéristique peuvent affecter l’utilisation
Micromètre de profondeur	Mesure de profondeur à partir d’une surface de référence	Alésage, rainure, évidement ou autre caractéristique de profondeur	Nécessite une surface de référence stable et une plage de mesure adaptée

Pieds à coulisse et micromètres dans différentes situations de mesure

Les pieds à coulisse et les micromètres doivent être sélectionnés en fonction de la situation de mesure plutôt que selon une supériorité générale. Le type de dimension, le besoin de tolérance, l’accessibilité, la répétabilité, le contrôle du contact, la résolution et la plage de mesure influencent chacun le choix de l’outil. Les pieds à coulisse et les micromètres servent des contextes de mesure différents, donc l’outil approprié change selon la caractéristique mesurée. Aucun outil n’est l’option préférée pour chaque situation de mesure.

Lorsqu’un contrôle rapide sur plusieurs types de caractéristiques est nécessaire, les pieds à coulisse peuvent offrir une polyvalence plus large grâce à leurs capacités de mesure extérieure, intérieure et de profondeur. Lorsqu’une dimension extérieure nécessite un contact plus contrôlé et une meilleure répétabilité, un micromètre peut être plus adapté si sa plage de mesure correspond à la caractéristique. L’accès à la pièce, la pression de contact et la sensibilité aux erreurs influencent le résultat, ce qui en fait les principaux critères de comparaison.

Le compromis principal se situe entre une polyvalence de mesure plus large et une mesure extérieure plus contrôlée. Les pieds à coulisse permettent souvent des contrôles plus rapides sur différents types de caractéristiques, tandis que les micromètres peuvent être préférés pour des mesures extérieures plus contrôlées lorsque le contexte de mesure et le besoin de tolérance justifient leur utilisation. Le choix de l’outil doit suivre la situation de mesure plutôt qu’un classement universel.

Situation de mesure	Adéquation du pied à coulisse	Adéquation du micromètre	Indice de décision
Contrôles extérieurs larges	Bien adapté pour des contrôles dimensionnels rapides sur une plage plus large	Peut convenir lorsqu’un plus grand contrôle du contact est nécessaire	Équilibrer la rapidité avec le besoin de tolérance
Dimensions extérieures serrées	Peut fournir une mesure initiale	Souvent adapté lorsque le contrôle du contact et la répétabilité sont prioritaires	Tenir compte de la tolérance, du contrôle du contact et de la résolution
Dimensions intérieures	Permet les mesures internes avec les mâchoires intérieures	Peut convenir lorsqu’un micromètre intérieur correspond à la caractéristique	Adapter l’outil à l’accessibilité et au type de dimension
Contrôles de profondeur	Permet les mesures de profondeur avec une tige de profondeur	Peut convenir lorsqu’un micromètre de profondeur correspond à l’application	Choisir selon la surface de référence et la profondeur de la caractéristique
Accès restreint	L’adéquation dépend de l’accès des mâchoires et de la géométrie de la caractéristique	L’adéquation dépend de la plage de mesure et de la géométrie de contact	Évaluer l’accessibilité avant de sélectionner l’outil

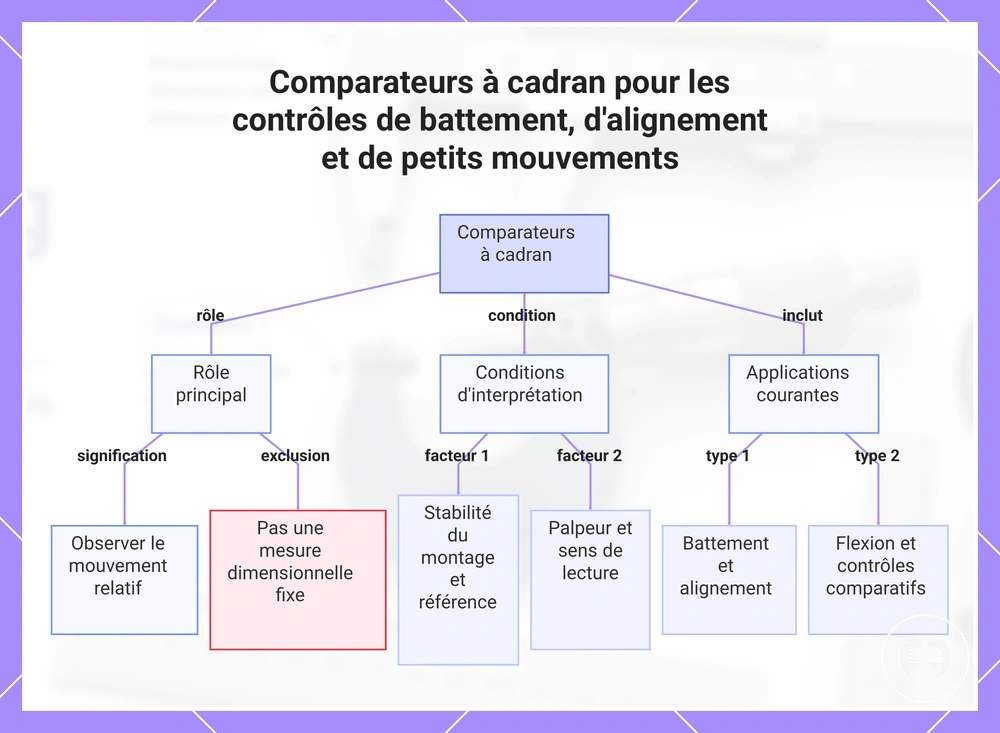

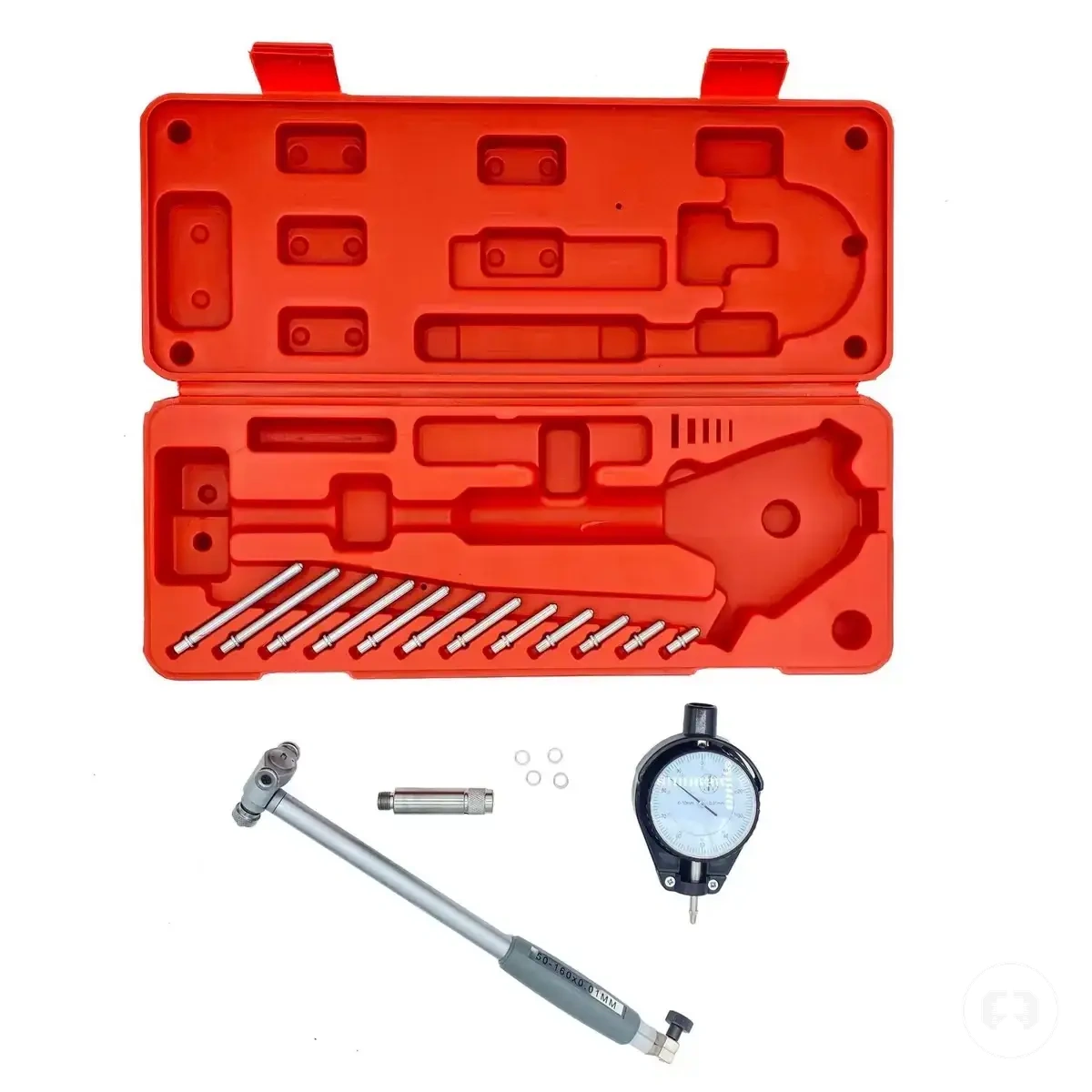

Comparateurs à cadran pour le battement, l’alignement et les contrôles de petits mouvements

Les comparateurs à cadran sont des instruments de mesure qui indiquent un mouvement relatif par rapport à un montage de référence plutôt que de fournir une mesure dimensionnelle fixe seule. Un plongeur transmet le mouvement de la pointe de contact à la lecture du comparateur, permettant d’observer un faible mouvement. La direction de lecture, la stabilité du montage et la surface de référence influencent l’interprétation de la lecture du comparateur. Leur rôle principal est d’observer un mouvement relatif.

Lorsqu’une pièce rotative, une surface de référence ou un composant supporté est comparé à une référence fixe, un comparateur à cadran peut révéler un mouvement ou une variation qui pourrait ne pas être évident par observation directe. La pointe de contact suit la surface mesurée tandis que le plongeur répond aux changements de position, produisant une lecture du comparateur pour une mesure comparative. L’interprétation reste conditionnelle car la stabilité du montage, la position de la pointe de contact, la direction de lecture et le montage de référence affectent le résultat observé. Les applications courantes incluent le battement, l’alignement, le fléchissement et la mesure comparative.

Les comparateurs à cadran sont destinés à l’observation du mouvement et de la variation plutôt qu’à remplacer la mesure dimensionnelle directe. Ils peuvent faciliter la comparaison entre des positions de référence, mais la signification d’une lecture dépend du montage de référence et des conditions de mesure. Les procédures détaillées de montage, les méthodes d’usinage, l’étalonnage et les processus de diagnostic restent en dehors du cadre de cette section.

Les exemples ci-dessous présentent des contrôles de mouvement courants et la relation de référence dont chacun dépend.

• Battement : Compare une pièce rotative à un montage de référence fixe pour observer un mouvement relatif.
• Alignement : Compare la position d’un composant par rapport à une surface de référence ou à un montage de référence.
• Fléchissement : Observe un faible mouvement par rapport à une référence de montage stable dans des conditions changeantes.
• Mesure comparative : Compare une position ou une surface à une autre en utilisant le même montage de référence.
• Variation de hauteur : Observe les changements par rapport à une surface de référence lors de la comparaison de points proches.

Ce graphique montre le rôle principal des comparateurs à cadran, les conditions affectant leur interprétation et leurs applications courantes pour les contrôles de mouvement.

Comparateurs à cadran et comparateurs à levier

Les comparateurs à cadran et les comparateurs à levier indiquent tous deux un faible mouvement, mais ils diffèrent par la géométrie de contact. Un comparateur à cadran utilise un déplacement de plongeur avec un mouvement rectiligne, tandis qu’un comparateur à levier utilise un contact par levier qui aborde la pièce selon un angle d’accès. La géométrie de contact est la distinction principale entre les deux types de comparateurs.

Lorsqu’un contrôle d’alignement implique un accès restreint ou une position de contact inclinée, un comparateur à levier peut offrir un avantage d’accès grâce à son contact par levier. Un comparateur à cadran convient souvent lorsque le déplacement rectiligne du plongeur s’aligne avec le montage de référence et la direction de montage. Les différences de sensibilité restent conditionnelles car l’angle d’accès, la géométrie de la pièce et la direction de montage influencent le contexte de mesure. La comparaison ci-dessous se limite au style d’accès et de mouvement.

Le tableau ci-dessous résume la distinction locale entre les deux formes de comparateurs.

Type de comparateur	Mouvement de contact	Avantage d’accès	Avertissement local
Comparateur à cadran	Déplacement rectiligne du plongeur	Souvent adapté lorsque l’accès direct s’aligne avec le montage de référence	La direction de montage influence la lecture du comparateur
Comparateur à levier	Contact par levier	Peut être avantageux lorsque l’angle d’accès est restreint	La sensibilité dépend de la géométrie de la pièce, de l’angle de contact et de la direction de montage

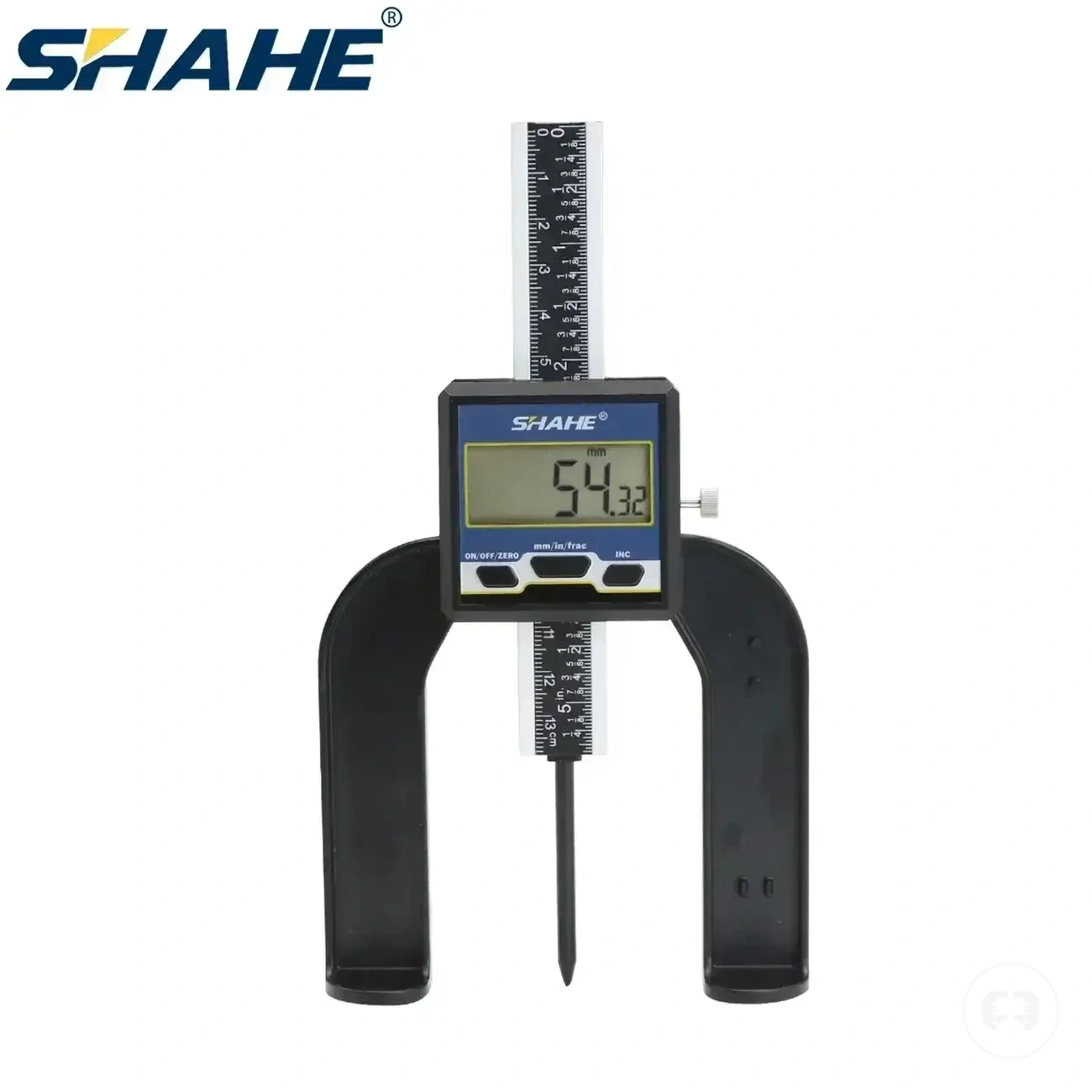

Jauges de profondeur et jauges de hauteur pour mesures de référence verticale

Les jauges de profondeur et les jauges de hauteur mesurent différentes relations de référence verticale plutôt que d’effectuer la même mesure. Une jauge de profondeur mesure vers le bas à partir d’une surface supérieure pour déterminer des caractéristiques telles que la profondeur d’alésage ou la profondeur d’évidement, tandis qu’une jauge de hauteur mesure vers le haut à partir d’une référence de surface, souvent un marbre, pour établir la hauteur de traçage ou d’autres dimensions verticales. Le contact de base, la direction du palpeur et la référence de surface choisie déterminent la manière dont chaque outil est appliqué. La distinction est définie par la relation de référence plutôt que par la seule direction de mesure.

Lorsqu’une mesure commence à partir de la surface supérieure d’une pièce, une jauge de profondeur utilise le contact de base tandis que le palpeur s’étend vers la caractéristique inférieure pour mesurer la profondeur d’alésage ou la profondeur d’évidement. Lorsqu’une mesure commence à partir d’une référence de marbre, une jauge de hauteur utilise le déplacement vertical pour établir ou comparer la hauteur de traçage. La fiabilité pratique de la mesure peut dépendre du contact de base, de la stabilité de la surface, de la direction du palpeur, de l’accès, de la plage de mesure et des conditions de lecture. Ces relations de référence distinguent les cas d’utilisation des mesures de profondeur et de hauteur.

La mesure de profondeur et la mesure de hauteur ne sont pas interchangeables car elles reposent sur des références verticales différentes. Une jauge de profondeur mesure vers le bas à partir d’une référence supérieure, tandis qu’une jauge de hauteur mesure vers le haut à partir d’une référence de surface. Cette comparaison est limitée aux relations de référence et ne s’étend pas à la compatibilité des matériaux ni aux processus complets de traçage.

Besoin de mesure verticale	Rôle de la jauge de profondeur	Rôle de la jauge de hauteur	Condition de référence
Profondeur d’alésage	Mesure vers le bas à partir de la surface supérieure	Généralement pas utilisée pour cette mesure	Contact de base sur la surface supérieure
Profondeur d’évidement	Mesure le déplacement du palpeur vers le bas dans l’évidement	Peut ne pas correspondre à la relation de référence requise	Référence de surface supérieure stable
Hauteur de traçage	Non destinée à la mesure de traçage vers le haut	Mesure le déplacement vertical à partir d’une référence de marbre	Marbre ou autre référence de surface stable
Référence verticale générale	Utilise une direction de palpeur vers le bas	Utilise une mesure vers le haut à partir d’une référence de surface	La lecture peut dépendre de la stabilité, de l’accès et de la plage de mesure

Jauges de profondeur pour évidements, rainures, fentes et trous

Les jauges de profondeur sont des outils de mesure de précision conçus pour les caractéristiques en creux où la mesure de profondeur dépend d’une référence supérieure stable et d’une tige de profondeur atteignant la caractéristique inférieure. La lecture est déterminée par la relation entre la référence supérieure, la tige de profondeur et la caractéristique en creux plutôt que par la caractéristique seule. Les applications courantes incluent les évidements, les rainures, les fentes et les trous.

Lorsqu’une jauge de profondeur est utilisée sur une caractéristique en creux, la stabilité de la base soutient la référence tandis que la tige de profondeur s’étend vers la caractéristique inférieure. La fiabilité de la lecture peut dépendre de l’angle de contact, de l’accès du palpeur, de la plage et de la condition de lecture, ce qui rend une surface de référence stable importante pour des résultats significatifs. Les exemples ci-dessous relient les caractéristiques en creux courantes à leurs conditions de référence.

• Évidement : Une jauge de profondeur mesure la profondeur d’évidement lorsque la stabilité de la base est maintenue contre la référence supérieure.
• Rainure : La profondeur de rainure peut être évaluée lorsque la tige de profondeur atteint la caractéristique inférieure avec un angle de contact adapté.
• Fente : La profondeur de fente dépend d’un accès de palpeur adéquat, d’une plage appropriée et d’un contact de base stable pour une lecture significative.
• Trou borgne : La profondeur du trou est mesurée en étendant la tige de profondeur vers le fond de la caractéristique tout en maintenant une référence supérieure constante.
• Caractéristique en creux générale : La fiabilité de la lecture peut varier selon la stabilité de la base, l’angle de contact, l’accès du palpeur, la plage et la condition générale de lecture.

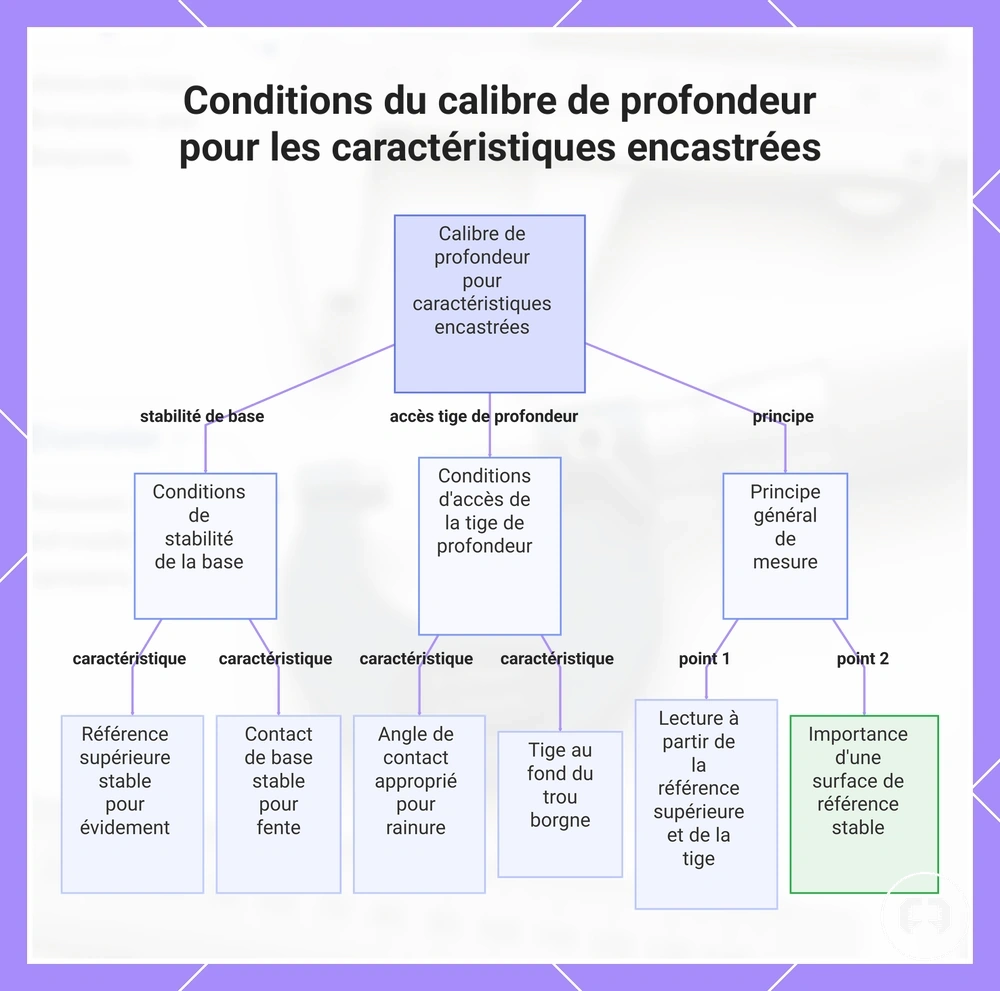

Ce graphique explique le principe de mesure et les conditions spécifiques aux caractéristiques pour l'utilisation d'un calibre de profondeur sur des caractéristiques encastrées.

Jauges de hauteur pour le traçage sur marbre et les dimensions verticales

Les jauges de hauteur sont des outils de mesure de précision qui dépendent d’une surface de référence pour établir des dimensions verticales et des marques de traçage. Une base stable se déplace sur un marbre ou une autre référence plane tandis qu’un trusquin ou un palpeur est positionné à l’aide de l’échelle verticale. La relation de mesure est définie par la surface de référence.

Lorsqu’une pièce est supportée sur une surface de référence stable, une jauge de hauteur peut être utilisée pour des contrôles comparatifs, des dimensions verticales ou un traçage en se référant à la même surface plane. Par exemple, un trusquin ou un palpeur peut comparer la hauteur de traçage de deux caractéristiques seulement si la pièce et la surface de référence restent stables. La fiabilité de la lecture peut dépendre de la stabilité de la pièce, du contact de base et de la condition de lecture plutôt que de la seule jauge de hauteur.

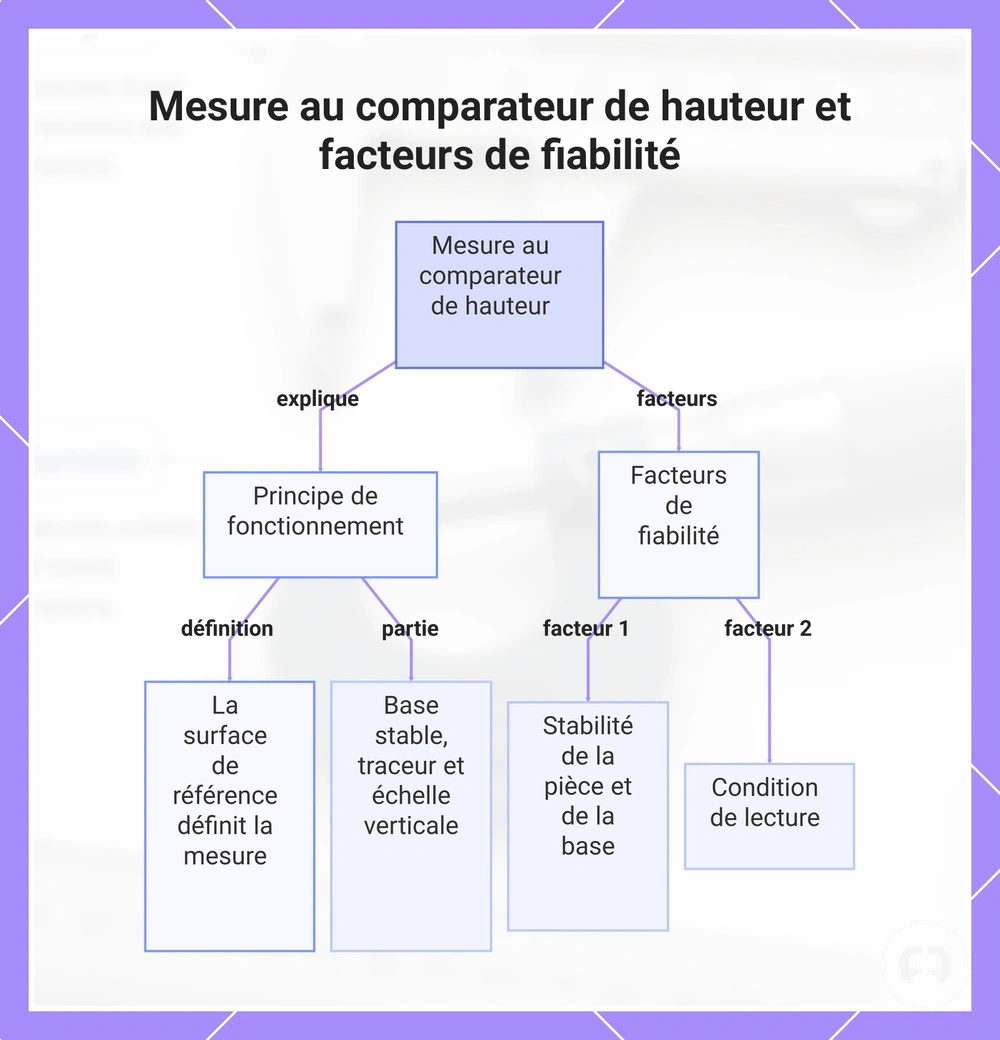

Ce graphique montre comment les comparateurs de hauteur s'appuient sur une surface de référence pour la mesure et quels facteurs affectent la fiabilité de la lecture.

Calibres de précision et jeux de calibres pour vérifications fixes

Les calibres de précision et les jeux de calibres sont des outils à référence fixe utilisés pour vérifier si une caractéristique correspond à une taille ou une limite connue plutôt que de fournir une lecture de mesure continue. Ils comparent une pièce à une valeur de référence pour faciliter la vérification au lieu d’afficher une dimension variable. Les calibres de précision incluent les cales étalons, les calibres à tampon, les calibres à bague, les calibres à mâchoires, les calibres à piges et les calibres d’épaisseur. Cette approche à référence fixe distingue la vérification de la mesure continue.

Lorsqu’une caractéristique est vérifiée par rapport à une référence connue, le résultat repose sur une comparaison plutôt que sur une mesure affichée. Par exemple, un calibre à tampon peut aider à vérifier une caractéristique interne, tandis qu’un calibre à bague peut comparer une caractéristique externe à sa condition d’ajustement prévue. La logique passe/ne passe pas représente une décision basée sur une limite, bien que l’interprétation puisse dépendre de la valeur de référence, de la tolérance et de l’état du calibre. Ces exemples illustrent la vérification par référence et conditions d’ajustement.

Les contrôles passe/ne passe pas sont destinés à déterminer si une caractéristique se situe dans une limite définie plutôt qu’à identifier sa taille exacte. Les cales étalons fournissent une valeur de référence pour la comparaison, tandis que les calibres d’épaisseur peuvent vérifier un jeu ou un dégagement par rapport à une condition connue. Les procédures d’étalonnage restent en dehors du cadre de cette section.

Type de calibre	Caractéristique vérifiée	Condition de référence ou de limite	Signification du résultat
Cales étalons	Dimension de référence	Valeur de référence connue	Permet la comparaison par rapport à une référence fixe
Calibres à tampon	Caractéristique interne	Taille ou limite connue	Peut vérifier si la caractéristique correspond à la condition d’ajustement prévue
Calibres à bague	Caractéristique externe	Taille ou limite connue	Permet la comparaison d’une caractéristique externe avec une condition de référence
Calibres à mâchoires	Dimension extérieure	Limite passe/ne passe pas	Fournit une décision de vérification basée sur une limite
Calibres à piges	Alésage ou ouverture	Diamètre de référence	Permet la comparaison avec une taille connue lorsqu’il est correctement adapté
Calibres d’épaisseur	Jeu ou dégagement	Épaisseur de référence	Peut vérifier si un dégagement correspond à la valeur de référence choisie

Références des calibres à tampon, à bague, à mâchoires, à piges et cales étalons

Les références des calibres à tampon, à bague, à mâchoires, à piges et des cales étalons correspondent chacune à une caractéristique spécifique de pièce et à une méthode de contact pour une vérification fixe. Un calibre à tampon vérifie un alésage, un calibre à bague vérifie un diamètre extérieur, un calibre à mâchoires vérifie une limite extérieure, un calibre à piges vérifie un alésage ou une fente, et une cale étalon fournit une valeur de référence dimensionnelle pour comparaison. Chaque référence de calibre associe une taille connue ou une condition limite à la caractéristique de pièce appropriée.

Lors du choix d’un calibre fixe, la caractéristique vérifiée doit correspondre à la méthode de contact et à l’objectif de vérification du calibre. Le résultat peut dépendre de la condition d’ajustement, de la valeur limite et de la fiabilité du calibre plutôt que du seul type de calibre. L’étalonnage reste pertinent uniquement comme limite générale de fiabilité, et non comme partie intégrante du processus de vérification.

Type de référence	Caractéristique vérifiée	Méthode de contact	Signification du résultat
Calibre à tampon	Alésage	Contact interne	Peut vérifier si l’alésage correspond à la condition limite prévue
Calibre à bague	Diamètre extérieur	Contact extérieur enveloppant	Peut comparer un diamètre extérieur à une valeur de référence
Calibre à mâchoires	Dimension extérieure	Faces de contact opposées	Permet une vérification passe/ne passe pas par rapport à une limite extérieure
Calibre à piges	Alésage ou fente	Contact par insertion	Peut vérifier la taille de la caractéristique lorsqu’il est adapté à la condition limite requise
Cale étalon	Référence dimensionnelle	Contact par surface de référence	Fournit une valeur de référence pour la comparaison dimensionnelle

Choisir un type d’outil selon ce qui doit être mesuré

Choisissez le type d’outil en le faisant correspondre à la caractéristique mesurée avant d’envisager un produit individuel. La sélection finale dépend du type de caractéristique, de l’accès, de la plage, de la tolérance, de la méthode de lecture, de la surface de référence et du niveau de confiance de mesure requis. Plus d’un type d’outil peut convenir au même besoin de mesure lorsque les conditions diffèrent. La caractéristique mesurée est le point de départ de chaque sélection.

Lors de la mesure d’un diamètre extérieur, un pied à coulisse ou un micromètre peut convenir selon la tolérance requise et la confiance de mesure. Le diamètre intérieur, la profondeur et la hauteur reposent chacun sur des outils conçus pour ces types de caractéristiques, tandis que le battement et l’alignement sont évalués avec un comparateur utilisant un montage de référence stable. Les contrôles à limite fixe utilisent des calibres plutôt que des lectures continues. Ces scénarios regroupent les besoins de mesure courants par rôle d’outil.

Le tableau de décision ci-dessous résume les principaux critères de sélection par tâche de mesure. Utilisez-le comme indice de décision, puis choisir selon la tâche et le besoin de mesure lorsque l’accès, la plage, la tolérance, la méthode de lecture ou la surface de référence peuvent influencer la sélection finale.

Ce qui doit être mesuré	Type d’outil probable	Condition clé à vérifier	Pourquoi il convient
Diamètre extérieur	Pied à coulisse ou micromètre	Tolérance, plage et accès	Correspond aux besoins de mesure dimensionnelle extérieure
Diamètre intérieur	Pied à coulisse ou micromètre intérieur	Accès à la caractéristique et plage de mesure	Permet les contrôles de dimension intérieure
Profondeur	Jauge de profondeur ou micromètre de profondeur	Surface de référence et profondeur de la caractéristique	Mesure les caractéristiques en creux à partir d’une référence stable
Hauteur	Jauge de hauteur	Stabilité de la surface de référence	Permet les dimensions verticales et les contrôles de traçage
Battement ou alignement	Comparateur à cadran ou comparateur à levier	Montage de référence et méthode de lecture	Évalue le mouvement relatif plutôt que des dimensions fixes
Contrôles à limite fixe	Calibre de précision	Condition limite connue	Vérifie une caractéristique par rapport à une valeur de référence

La décision finale doit être basée sur la manière dont la caractéristique mesurée, le type de caractéristique, l’accès, la plage, la tolérance, la méthode de lecture et la surface de référence fonctionnent ensemble. Lorsque plusieurs types d’outils semblent adaptés, la confiance de mesure peut être améliorée en choisissant l’outil dont la conception correspond aux conditions d’inspection. Les exemples de produits ont uniquement pour but d’illustrer les catégories d’outils et ne doivent pas être considérés comme une garantie d’adéquation pour chaque situation. Examinez les critères de sélection avant de comparer des exemples individuels.
