أنواع أدوات القياس الدقيقة حسب دور القياس

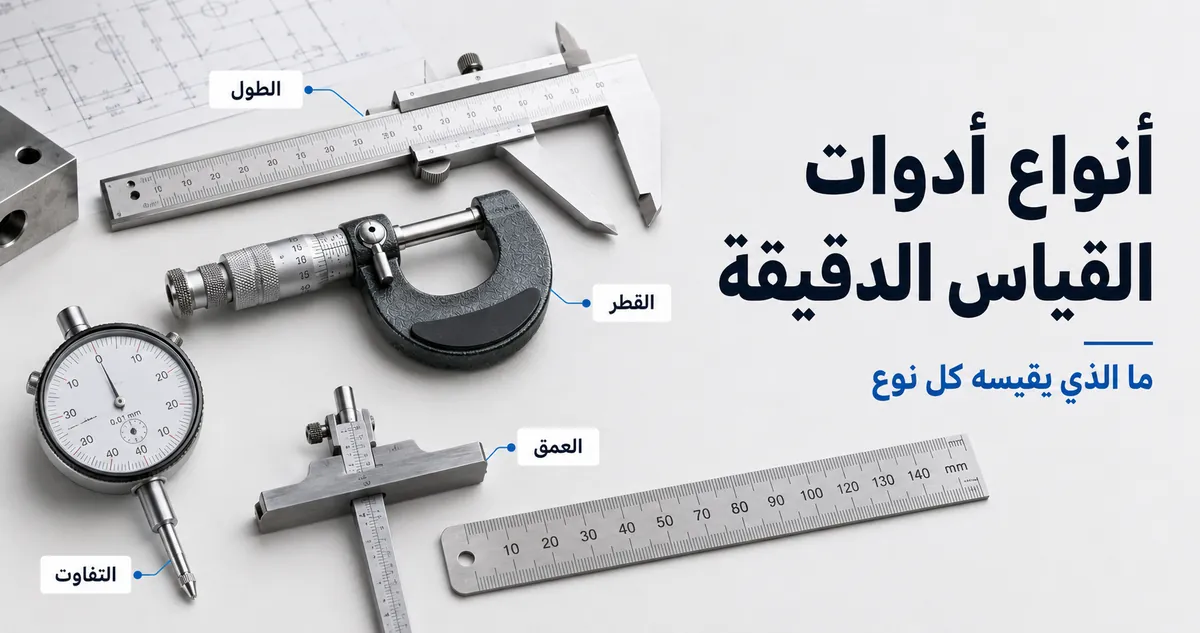

أدوات القياس الدقيقة هي أجهزة قياس تُصنف حسب دور القياس الذي تؤديه، مثل قراءة بُعد، أو التحقق من مرجع، أو مراقبة حركة صغيرة. يربط كل نوع من الأدوات هدف القياس بسطح مرجعي، وطريقة قراءة، وحدود قياس واقعية. تختلف الفرجار والميكرومتر والمقاييس والمؤشرات لأنها مصممة بناءً على نقاط تلامس مختلفة، ونطاقات قياس، وطرق تفسير النتيجة. يتبع نوع الأداة دور القياس.

يعتمد نوع الأداة المناسب على المهمة، والمادة، وسهولة الوصول، والنطاق، والحاجة إلى التسامح، والإعداد، وحالة الأداة. قد يكون جهاز القياس مناسبًا لميزة واحدة ولكنه أقل ملاءمة لميزة أخرى عندما تتغير طريقة المرجع أو طريقة القراءة. تبقى هذه الصفحة مركزة على شرح الأنواع بدلاً من الشراء أو المعايرة أو الإرشادات الكاملة للاستخدام. للحصول على السياق الأوسع للفئة، استخدم الصفحة الرئيسية لأدوات القياس الدقيقة قبل الانتقال إلى أدوار الأدوات المجمعة.

لا يطرح قطر عمود، أو عمق شق، أو ارتفاع سطح، أو فحص الانحراف نفس السؤال على أداة القياس. يغير كل موقف هدف القياس، والسطح المرجعي، والطريقة التي تؤخذ بها القراءة. تجمع الأقسام أدناه أدوات القياس الدقيقة حسب الدور الذي تؤديه بحيث يمكن فهم عائلة الأداة قبل مقارنة الأجهزة الفردية.

كيفية تصنيف أدوات القياس الدقيقة

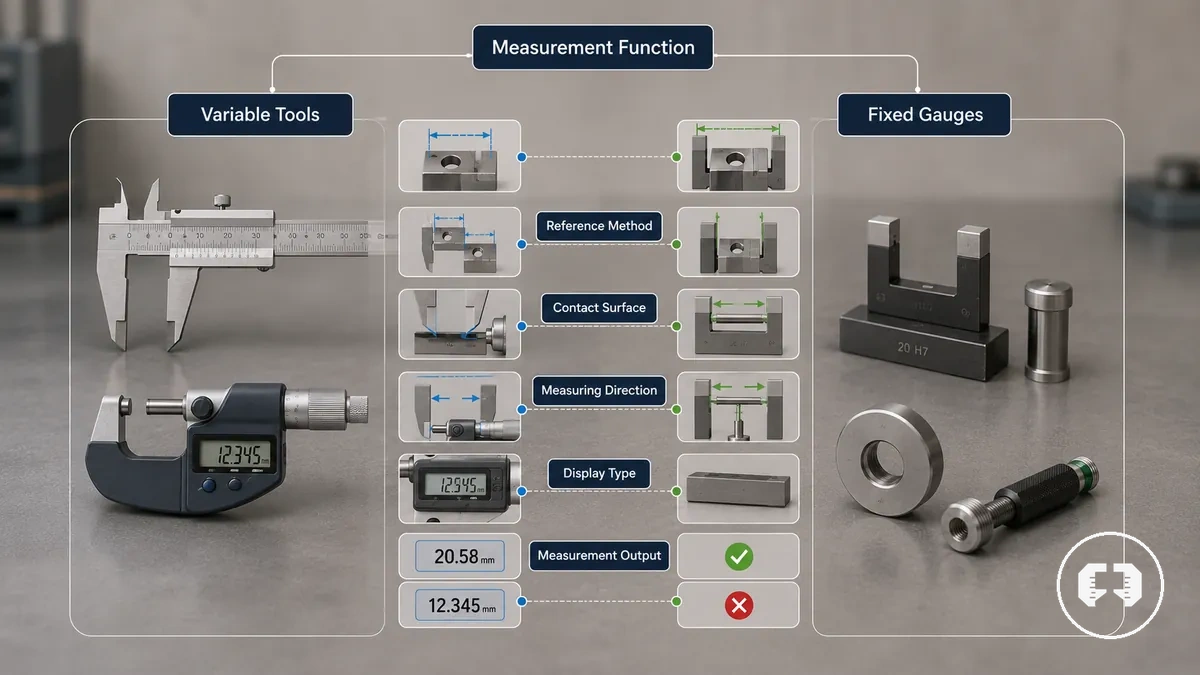

يعتمد تصنيف أدوات القياس الدقيقة على وظيفة القياس بدلاً من العلامة التجارية أو نطاق المنتج. يفصل التصنيف عائلات الأدوات وفقًا لهدف القياس، وطريقة المرجع، والطريقة التي يتم بها الحصول على النتيجة. يشرح هذا التصنيف كيفية ارتباط الأدوات ببعضها البعض، بينما يشرح معنى أدوات القياس الدقيقة ماهيتها بشكل أوسع. وظيفة القياس هي المبدأ التنظيمي.

تُصنف أدوات القياس الدقيقة عادةً إلى أدوات قياس متغيرة ومقاييس مرجعية ثابتة. توفر أدوات القياس المتغيرة ناتج قياس لبُعد ما، بينما تُستخدم المقاييس المرجعية الثابتة للتحقق من قيمة مرجعية أو حالة ملاءمة دون الحاجة بالضرورة إلى عرض قراءة رقمية. يمكن أيضًا تصنيف عائلات الأدوات حسب سطح التلامس، واتجاه القياس، ونوع الشاشة، وطريقة القراءة لأن هذه السمات تساعد في وصف كيفية إجراء القياس. يفصل هذا التمييز بين القراءة المتغيرة والفحص الثابت.

تعتمد كيفية تصنيف أدوات القياس الدقيقة أولاً على هدف القياس وطريقة المرجع، مما يجعل التصنيف أسهل في التفسير قبل مقارنة عائلات الأدوات الفردية. يركز هذا القسم على التصنيف بدلاً من المعنى الأوسع لأدوات القياس الدقيقة أو الإرشادات الخاصة بالأداة لاحقًا.

أساس التصنيف	ما يُميّز بينه	أمثلة لعائلات الأدوات	سبب الأهمية
وظيفة القياس	هدف القياس والدور المقصود	الفرجار، الميكرومتر، المقاييس، المؤشرات	يوضح الغرض من كل عائلة أدوات
أسلوب القراءة	القراءة المتغيرة مقابل الفحص الثابت	أدوات القياس المتغيرة، المقاييس المرجعية الثابتة	يميز بين الناتج المقاس والتحقق
طريقة المرجع	القياس المباشر أو المقارنة مع مرجع	أجهزة القياس، المقاييس المرجعية	يساعد في شرح كيفية تفسير النتائج
اتجاه التلامس	سطح التلامس واتجاه القياس	عائلات أدوات القياس الخارجي والداخلي والعمقي والمقارن	قد يؤثر على الملاءمة حسب سهولة الوصول وميزات القياس

أدوات القياس المتغيرة والمقاييس المرجعية الثابتة

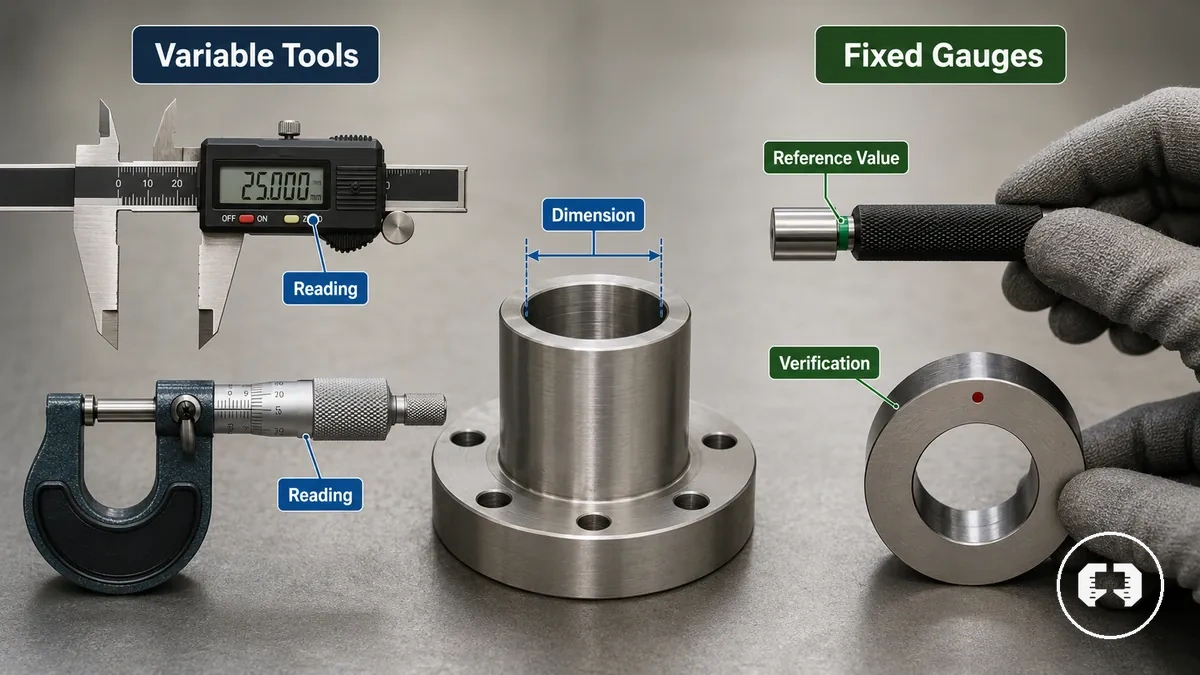

تتميز أدوات القياس المتغيرة والمقاييس المرجعية الثابتة بنوع النتيجة التي تقدمها. تقرأ أدوات القياس المتغيرة بُعدًا عبر نطاق قابل للاستخدام، بينما تقارن المقاييس المرجعية الثابتة ميزة ما بقيمة مرجعية لأغراض التحقق. الفرجار والميكرومتر والمؤشرات هي أمثلة على أدوات القياس المتغيرة، بينما كتل المقاييس ومقاييس السدادة ومقاييس الحلقات هي أمثلة على المقاييس المرجعية الثابتة. التمييز هو بين قراءة بُعد والتحقق من مرجع.

تنظم أدوات القياس المتغيرة والمقاييس المرجعية الثابتة هذه المقارنة بفصل القياس المستمر عن التحقق المرجعي.

أدوات القياس المتغيرة	المقاييس المرجعية الثابتة
الغرض: قراءة بُعد	الغرض: التحقق مقابل قيمة مرجعية
الناتج: قراءة متغيرة	الناتج: تحقق مرجعي أو من نوع مقبول/غير مقبول
أمثلة: الفرجار، الميكرومتر، المؤشرات	أمثلة: كتل المقاييس، مقاييس السدادة، مقاييس الحلقات

يمكن أولاً قياس قطر عمود أو ثقب أو ميزة مشابهة باستخدام فرجار أو ميكرومتر للحصول على قراءة متغيرة، ثم التحقق منها باستخدام مقياس مرجعي ثابت عند الحاجة إلى التحقق مقابل قيمة مرجعية. يعتمد ما إذا كان المقياس المرجعي الثابت يؤكد الملاءمة على القيمة المرجعية المختارة والتسامح وحالة الميزة التي يجري فحصها، مما يسمح بقياس أو التحقق من نفس ميزة الجزء.

هدف القياس، ونقطة التلامس، وطريقة القراءة

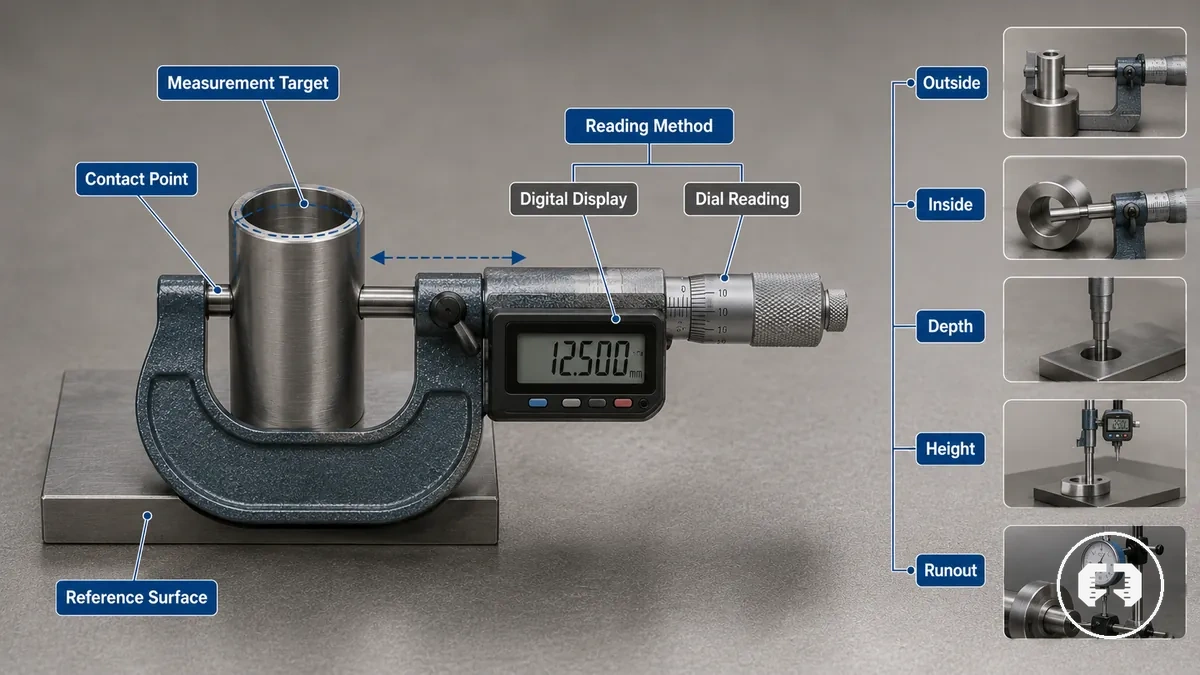

يحدد هدف القياس ونقطة التلامس وطريقة القراءة كيفية تفاعل أداة القياس مع ميزة قطعة العمل وعرض النتيجة. يُعرّف هدف القياس الميزة التي يجري تقييمها، وتحدد نقطة التلامس الموضع الذي تلمس فيه الأداة قطعة العمل أو السطح المرجعي، وتصف طريقة القراءة كيفية عرض النتيجة. معًا، تربط هذه العلاقات الثلاث الميزة والتلامس والقراءة.

يساعد هدف القياس ونقطة التلامس وطريقة القراءة في تنظيم كيفية فهم أنواع الأدوات قبل مقارنة الأجهزة الفردية. قد تشترك عائلة أدوات في طريقة القراءة بينما تخدم أدوار قياس مختلفة، لذا تركز الأمثلة أدناه على العلاقة بين الميزة ونقطة التلامس والنتيجة. لتوضيح كيفية تقييم جودة القراءة، راجع مصطلحات جودة القياس.

• الخارجي: هدف القياس هو ميزة خارجية، نقطة التلامس تلمس الأسطح الخارجية، وقد تستخدم طريقة القراءة القراءة المباشرة أو قراءة المؤشر أو شاشة رقمية.
• الداخلي: هدف القياس هو ميزة داخلية، نقطة التلامس تصل إلى داخل قطعة العمل، وقد تختلف طريقة القراءة حسب تصميم الأداة.
• العمق: هدف القياس هو قاع ميزة، نقطة التلامس ترجع إلى السطح، وتظهر النتيجة عبر قراءة مباشرة أو مؤشر أو رقمية.
• الارتفاع: هدف القياس هو الموضع العمودي، نقطة التلامس ترجع إلى سطح، وتشير القراءة إلى الارتفاع المُقاس.
• الانحراف والمحاذاة: هدف القياس هو الحركة أو الموضع النسبي، نقطة التلامس تتبع الميزة، وتعرض قراءة المؤشر عادة الحركة المرصودة.
• الفحص المرجعي الثابت: يُقارن هدف القياس بقيمة مرجعية، نقطة التلامس تفحص الميزة، والنتيجة هي تحقق وليس قراءة قياس مستمرة.

الفرجار لقياسات الأبعاد الداخلية والخارجية والدرجية والعمقية

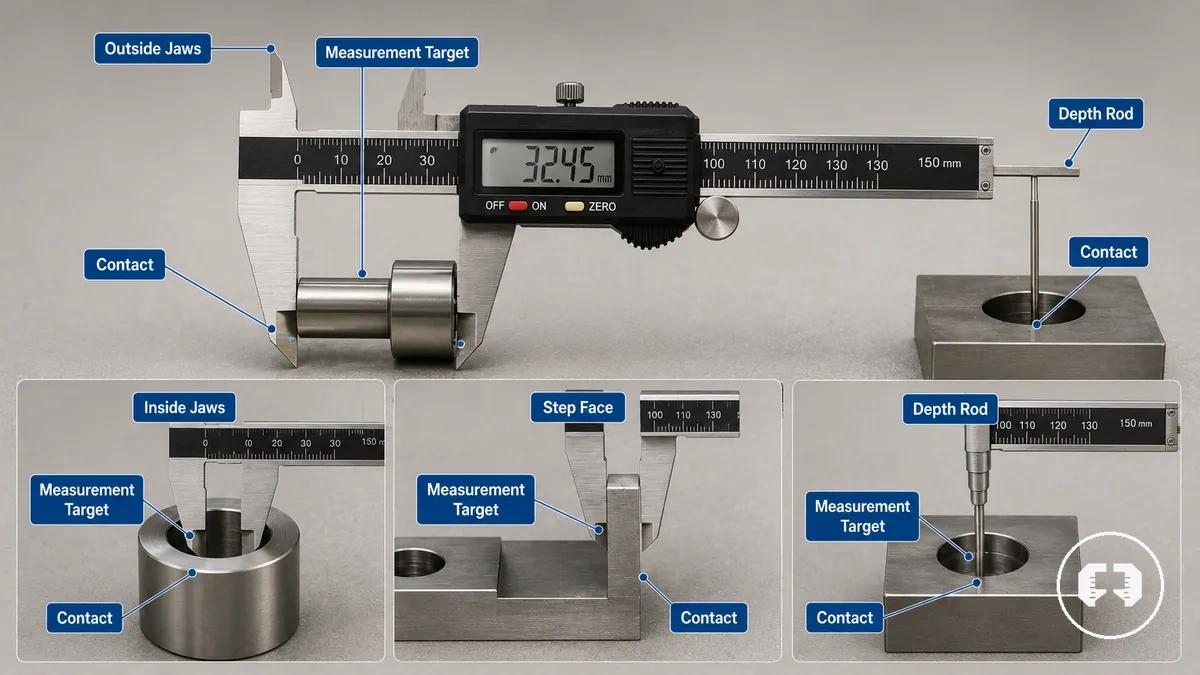

الفرجار هي أدوات قياس دقيقة مصممة لقياس أنواع متعددة من الأبعاد على قطعة العمل باستخدام ميزات تلامس مختلفة. تختلف الفرجار حسب الفك، والمسبار، والمقياس، والشاشة، وتلامس القياس، مما يسمح لأداة واحدة بتقييم مجموعة من ميزات الأجزاء الشائعة. تخدم الفكوك الخارجية والفكوك الداخلية وقضيب العمق وسطح الدرجة كل منها دور قياس متميز. معًا، تدعم هذه الأجزاء القياسات الخارجية والداخلية والدرجية والعمقية.

يمكن غالبًا قياس عمود أو ثقب أو تجويف أو كتف باستخدام نفس زوج الفرجار عن طريق تغيير ميزة التلامس التي تلمس قطعة العمل. تلامس الفكوك الخارجية الأسطح الخارجية، وتصل الفكوك الداخلية إلى الميزات الداخلية، ويرجع قضيب العمق إلى سطح بينما يمتد داخل تجويف أو ثقب. يستخدم قياس الدرجة سطح الدرجة لمقارنة سطحين مرجعيين متحاذيين. يُعرّف كل دور قياس بالتلامس بين ميزة الفرجار وقطعة العمل.

للفرجار حدود عملية لأن نتائج القياس يمكن أن تختلف باختلاف التلامس ووصول الميزة وتقنية القراءة والتسامح المطلوب. يصف النطاق والدقة والتكرارية سمات قياس مختلفة ولا ينبغي تفسيرها على أنها الخاصية نفسها. قد يكون الفرجار مناسبًا للعديد من فحوصات الأبعاد، لكن ملاءمة التسامح تعتمد على الميزة وظروف القياس ومتطلبات التطبيق.

يلخص الجدول أدناه كيفية ارتباط ميزات الفرجار بأهداف القياس وظروف التلامس. يقدم نظرة عامة موجزة عن أدوار القياس الرئيسية دون أن يصبح دليل استخدام.

ميزة الفرجار	هدف القياس	حالة التلامس	الحد العملي
الفكوك الخارجية	البعد الخارجي	تلامس الأسطح الخارجية	قد تؤثر سهولة الوصول وجودة التلامس على التكرارية
الفكوك الداخلية	القطر الداخلي أو الفتحة	تلامس الأسطح الداخلية	محدودة بإمكانية الوصول الداخلي وهندسة الميزة
قضيب العمق	عمق الثقب أو التجويف	يرجع إلى السطح بينما يمتد القضيب داخل الميزة	يتطلب تلامسًا ثابتًا مع السطح المرجعي
سطح الدرجة	قياس الدرجة	يلمس سطحين مرجعيين متزاحمين	قد يكون أقل ملاءمة عندما تكون محاذاة الميزة أو الوصول إليها مقيدًا

قراءات الفرجار الرقمية والمؤشرية والورنية

تختلف قراءات الفرجار الرقمية والمؤشرية والورنية في طريقة عرض القياس وتفسيره. يعرض الفرجار الرقمي القراءة على شاشة رقمية، ويستخدم الفرجار المؤشري مؤشرًا على مقياس دائري، ويتطلب الفرجار الورني تفسيرًا يدويًا لمقياس الورنية. هذه هي تنسيقات القراءة الثلاثة الرئيسية للفرجار.

عند إجراء القياسات تحت إضاءة مختلفة أو زوايا رؤية أو ظروف عمل مختلفة، يمكن أن يؤثر تنسيق القراءة على الرؤية ومهارة القراءة والتفسير وخطر الخطأ. قد يبسط الفرجار الرقمي القراءة من خلال شاشته ولكنه يعتمد على بطارية، بينما يعتمد الفرجار المؤشري والفرجار الورني على مقاييس ميكانيكية دون اعتماد على البطارية. بغض النظر عن تنسيق القراءة، يظل التحقق مهمًا لأن التكرارية تعتمد أيضًا على التلامس والإعداد وظروف القياس. تنتمي الاختلافات الأوسع بين أدوات القياس الرقمية والتناظرية خارج هذه المقارنة الخاصة بالفرجار.

يلخص الجدول أدناه كيفية عرض كل تنسيق قراءة للقياس والاعتبارات المحلية الرئيسية.

تنسيق قراءة الفرجار	كيف تظهر القراءة	الاعتماد الرئيسي	تنبيه محلي
الفرجار الرقمي	شاشة رقمية	البطارية ورؤية الشاشة	قد يظل التحقق ضروريًا للحصول على قراءات متسقة
الفرجار المؤشري	مؤشر على مقياس دائري	تفسير المقياس الدائري	قد تختلف وضوح القراءة باختلاف زاوية الرؤية
الفرجار الورني	مقياس الورنية	مهارة القراءة اليدوية	قد يتطلب تفسير المقياس مزيدًا من الانتباه والتحقق

الميكرومترات للأبعاد الصغيرة والتحكم الأكثر إحكامًا في القياس

الميكرومترات هي أدوات قياس دقيقة تُستخدم لقياس الأبعاد الصغيرة حيث قد يكون التحكم الأكثر إحكامًا في القياس مناسبًا مقارنة بالأدوات العامة الأوسع نطاقًا. تعتمد ملاءمتها على هندسة التلامس ونطاق القياس والدقة والتقنية والتسامح المطلوب بدلاً من الاعتماد على الأداة وحدها. يساهم كل من العمود والسندان والإبهام والمسننة في تحقيق تلامس قياس متحكم فيه وقراءة. يعتمد ما إذا كان الميكرومتر يوفر تحكمًا أكثر إحكامًا في القياس على المعايرة والتداول وحالة الأداة ومهمة القياس.

عند قياس قطر عمود أو سمك جزء رفيع، يمكن للميكرومتر أن يوفر تلامسًا أكثر تحكمًا من قياس أوسع بأسلوب الفرجار. يتقدم العمود نحو السندان بينما يتحكم الإبهام في الحركة، ويمكن للمسننة أو التحكم في الاحتكاك أن يساعدا في تطبيق قوة قياس أكثر اتساقًا. تتوفر الميكرومترات للقياس الخارجي والقياس الداخلي وقياس العمق، حيث يتوافق كل تصميم مع نوع مختلف من الميزات. تحدد هندسة التلامس كيفية تعامل أسطح القياس مع قطعة العمل.

تكون الميكرومترات مناسبة بشكل عام عندما يتطابق نطاق القياس والدقة وهندسة التلامس مع الميزة التي يجري فحصها. تدعم مكوناتها القياس المتحكم فيه، لكن الثقة في القياس تظل تعتمد على المعايرة والتداول وحالة الأداة والتسامح المطلوب. يجب اختيار الميكرومتر وفقًا للميزة وهدف القياس بدلاً من افتراض أنه مناسب لكل تطبيق. تظل التقنية وحالة الأداة من الحدود المهمة لنتائج القياس.

يلخص الجدول أدناه سمات الميكرومتر الرئيسية وكيف يساهم كل منها في التحكم في القياس. يركز على الخصائص الوظيفية بدلاً من الاختلافات في المنتج أو إجراءات المعايرة.

سمة الميكرومتر	ما يتحكم فيه	الشرط الذي يؤثر عليه	الأثر على القياس
العمود والسندان	هندسة التلامس	المحاذاة وتلامس قطعة العمل	يدعم القياس المتحكم فيه للأبعاد الصغيرة
الإبهام	ضبط القراءة	تقنية المشغل	يؤثر على التحكم المتسق في القياس
المسننة أو التحكم في الاحتكاك	قوة القياس	طريقة التداول	قد يحسن التكرارية عند استخدامه باستمرار
نطاق القياس والدقة	ملاءمة القياس	التسامح المطلوب وحجم الميزة	يعتمد الاختيار على تطبيق القياس

الميكرومترات الخارجية والداخلية والعمقية

تتميز الميكرومترات الخارجية والداخلية والعمقية باتجاه البعد الذي صُممت لتلامسه وتقيسه. يغير كل نوع فرعي أسطح التلامس والأسطح المرجعية ونطاق القياس وهدف القياس القابل للاستخدام مع البقاء ضمن نفس عائلة الميكرومتر. يعتمد التمييز على القياس الخارجي والداخلي والعمقي.

عندما تتغير ميزة جزء من قطر خارجي إلى فتحة داخلية أو ميزة عمق، قد يتغير أيضًا النوع الفرعي المناسب للميكرومتر. يؤثر نطاق القياس وسهولة الوصول إلى الميزة وهندسة التلامس على ما إذا كان النوع الفرعي مناسبًا لمهمة القياس. يجب أن يتطابق النوع الفرعي المختار مع ميزة الجزء واتجاه بُعدها.

يلخص الجدول أدناه كيفية ارتباط كل نوع فرعي من الميكرومتر باتجاه التلامس ودور القياس.

النوع الفرعي للميكرومتر	اتجاه التلامس	الميزة المناسبة	الحد الرئيسي
الميكرومتر الخارجي	قياس خارجي بين سطحي التلامس	القطر الخارجي أو سمك الجزء	قد يحد نطاق القياس وحجم الميزة من الملاءمة
الميكرومتر الداخلي	قياس داخلي مقابل سطوح التلامس	البعد الداخلي أو التجويف	قد تؤثر سهولة الوصول وهندسة الميزة على الاستخدام
ميكرومتر العمق	قياس العمق من سطح مرجعي	ثقب أو شق أو تجويف أو أي ميزة عمق أخرى	يتطلب سطحًا مرجعيًا ثابتًا ونطاق قياس مناسب

الفرجار والميكرومترات في مواقف قياس مختلفة

يجب اختيار الفرجار والميكرومترات وفقًا لموقف القياس بدلاً من التفوق العام. يؤثر كل من نوع البعد والحاجة إلى التسامح وإمكانية الوصول والتكرارية والتحكم في التلامس والدقة ونطاق القياس على اختيار الأداة. يخدم الفرجار والميكرومترات سياقات قياس مختلفة، لذا تتغير الأداة المناسبة تبعًا للميزة التي يجري قياسها. ليست أي من الأداتين هي الخيار المفضل لكل موقف قياس.

عند الحاجة إلى فحص سريع عبر أنواع متعددة من الميزات، يمكن للفرجار توفير تنوع أوسع من خلال قدرات القياس الخارجي والداخلي والعمقي. عندما يتطلب بُعد خارجي تلامسًا أكثر تحكمًا وتكرارية أعلى، قد يكون الميكرومتر أكثر ملاءمة إذا كان نطاق قياسه يطابق الميزة. يؤثر الوصول إلى الجزء وضغط التلامس والحساسية للخطأ على النتيجة، مما يجعل هذه المعايير الأساسية للمقارنة.

المقايضة الرئيسية هي بين تنوع القياس الأوسع والقياس الخارجي الأكثر تحكمًا. يدعم الفرجار غالبًا فحوصات أسرع عبر أنواع مختلفة من الميزات، بينما قد يُفضل الميكرومتر للقياسات الخارجية الأكثر تحكمًا عندما يبرر سياق القياس والحاجة إلى التسامح استخدامه. يجب أن يتبع اختيار الأداة موقف القياس بدلاً من ترتيب عالمي.

موقف القياس	ملاءمة الفرجار	ملاءمة الميكرومتر	مؤشر القرار
فحوصات خارجية واسعة	مناسب جيدًا للفحوصات البعدية السريعة عبر نطاق أوسع	قد يكون مناسبًا عند الحاجة إلى تحكم أكبر في التلامس	وازن بين السرعة والحاجة إلى التسامح
أبعاد خارجية ضيقة	قد يوفر قياسًا أوليًا	غالبًا ما يكون مناسبًا عندما يكون التحكم في التلامس والتكرارية من الأولويات	ضع في الاعتبار التسامح والتحكم في التلامس والدقة
أبعاد داخلية	يدعم القياسات الداخلية بالفكوك الداخلية	قد يكون مناسبًا عندما يطابق ميكرومتر داخلي الميزة	طابق الأداة مع إمكانية الوصول ونوع البعد
فحوصات العمق	يدعم قياسات العمق بقضيب العمق	قد يكون مناسبًا عندما يطابق ميكرومتر عمق التطبيق	اختر وفقًا للسطح المرجعي وعمق الميزة
وصول مقيد	تعتمد الملاءمة على وصول الفك وهندسة الميزة	تعتمد الملاءمة على نطاق القياس وهندسة التلامس	قيم إمكانية الوصول قبل اختيار الأداة

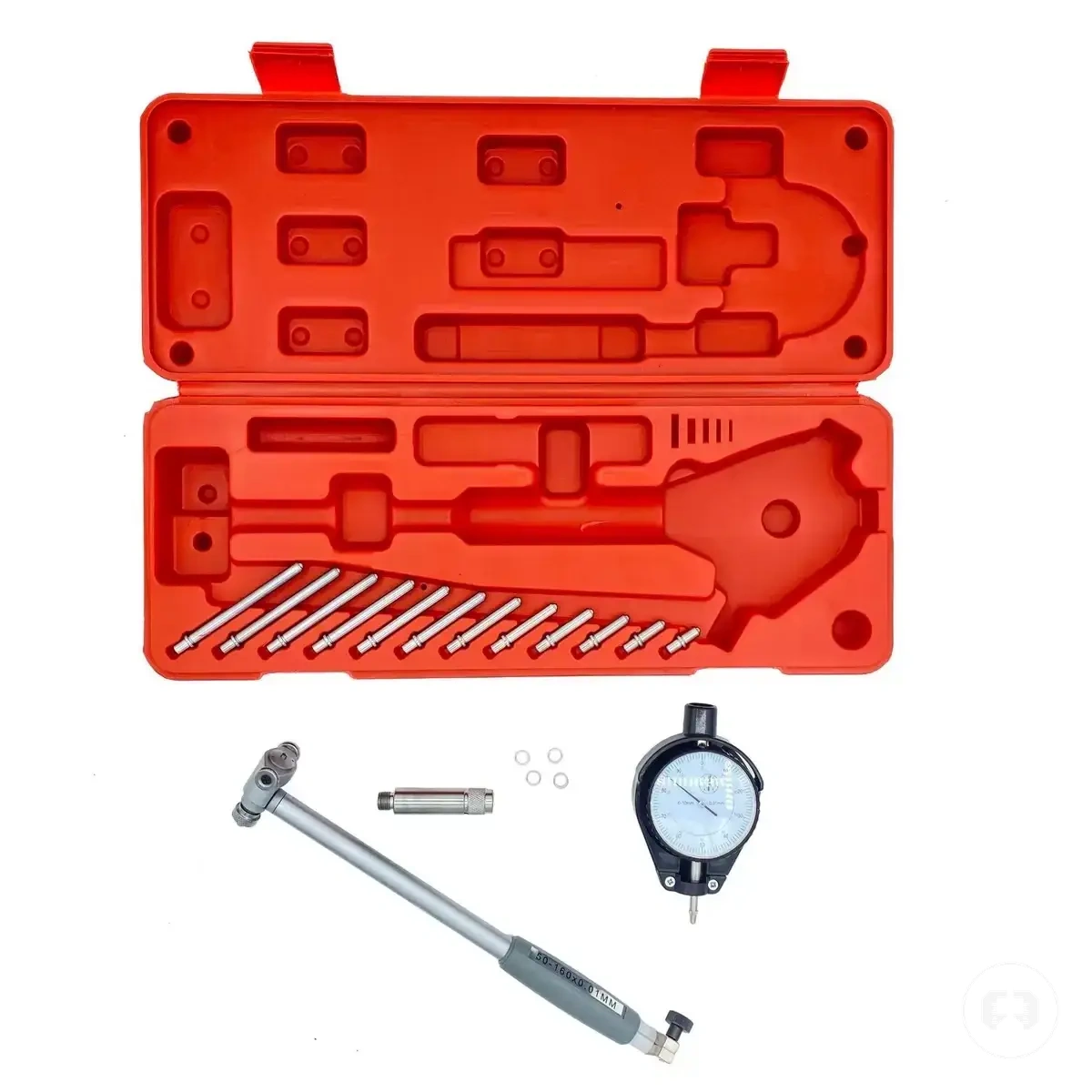

مؤشرات القراءة الدائرية لفحوصات الانحراف والمحاذاة والحركة الصغيرة

مؤشرات القراءة الدائرية هي أجهزة قياس تُظهر الحركة النسبية مقابل إعداد مرجعي بدلاً من توفير قياس بعدي ثابت بمفردها. ينقل المكبس الحركة من طرف التلامس إلى قراءة المؤشر، مما يسمح بمراقبة الحركة الصغيرة. يؤثر اتجاه القراءة وثبات التركيب والسطح المرجعي على كيفية تفسير قراءة المؤشر. دورها الأساسي هو مراقبة الحركة النسبية.

عند مقارنة جزء دوار أو سطح مرجعي أو مكون مدعوم بمرجع ثابت، يمكن لمؤشر القراءة الدائري أن يكشف عن حركة أو تباين قد لا يكون واضحًا بالملاحظة المباشرة. يتبع طرف التلامس السطح المُقاس بينما يستجيب المكبس للتغيرات في الموضع، مما ينتج قراءة مؤشر للقياس المقارن. يظل التفسير مشروطًا لأن ثبات التركيب وموضع طرف التلامس واتجاه القراءة والإعداد المرجعي تؤثر على النتيجة المرصودة. تشمل التطبيقات الشائعة الانحراف والمحاذاة والانحناء والقياس المقارن.

مؤشرات القراءة الدائرية مخصصة لمراقبة الحركة والتباين بدلاً من استبدال القياس البعدي المباشر. يمكنها دعم المقارنة بين المواضع المرجعية، لكن معنى القراءة يعتمد على الإعداد المرجعي وظروف القياس. تبقى إجراءات الإعداد التفصيلية وطرق التشغيل الآلي والمعايرة وسير العمل التشخيصي خارج نطاق هذا القسم.

توضح الأمثلة أدناه فحوصات الحركة الشائعة وعلاقة المرجع التي يعتمد عليها كل منها.

• الانحراف: يقارن جزءًا دوارًا بإعداد مرجعي ثابت لمراقبة الحركة النسبية.
• المحاذاة: يقارن موضع مكون بالنسبة لسطح مرجعي أو إعداد مرجعي.
• الانحناء: يراقب حركة صغيرة نسبيًا لمرجع تثبيت ثابت تحت ظروف متغيرة.
• القياس المقارن: يقارن موضعًا أو سطحًا بآخر باستخدام نفس الإعداد المرجعي.
• تباين الارتفاع: يراقب التغيرات بالنسبة لسطح مرجعي عند مقارنة نقاط متقاربة.

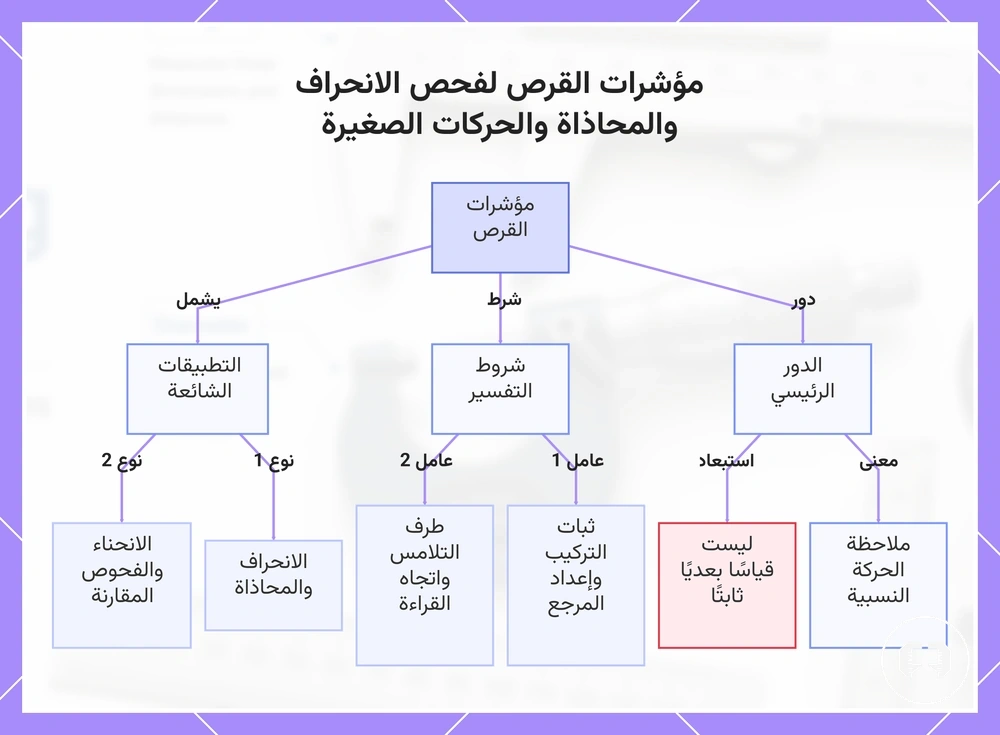

يوضح هذا المخطط الدور الرئيسي لمؤشرات القرص، والظروف المؤثرة في تفسيرها، وتطبيقاتها الشائعة لفحص الحركة.

مؤشرات القراءة الدائرية ومؤشرات الاختبار الدائرية

تشير كل من مؤشرات القراءة الدائرية ومؤشرات الاختبار الدائرية إلى الحركة الصغيرة، لكنها تختلف في هندسة التلامس. يستخدم مؤشر القراءة الدائري حركة المكبس المستقيمة، بينما يستخدم مؤشر الاختبار الدائري تلامسًا ذراعيًا يقترب من قطعة العمل من زاوية وصول. هندسة التلامس هي الفرق الأساسي بين نوعي المؤشرات.

عندما يتضمن فحص المحاذاة وصولاً مقيدًا أو موضع تلامس مائلًا، قد يوفر مؤشر الاختبار الدائري ميزة وصول بسبب تلامسه الذراعي. غالبًا ما يكون مؤشر القراءة الدائري مناسبًا حيث تتماشى حركة المكبس المستقيمة مع الإعداد المرجعي واتجاه الإعداد. تظل الاختلافات في الحساسية مشروطة لأن زاوية الوصول وهندسة قطعة العمل واتجاه الإعداد تؤثر على سياق القياس. تقتصر المقارنة أدناه على أسلوب الوصول والحركة.

يلخص الجدول أدناه الفرق المحلي بين شكلي المؤشر.

نوع المؤشر	حركة التلامس	ميزة الوصول	تنبيه محلي
مؤشر القراءة الدائري	حركة مكبس مستقيمة	غالبًا ما يكون مناسبًا عندما يتماشى الوصول المباشر مع الإعداد المرجعي	يؤثر اتجاه الإعداد على قراءة المؤشر
مؤشر الاختبار الدائري	تلامس ذراعي	قد يكون مفيدًا حيث تكون زاوية الوصول مقيدة	تعتمد الحساسية على هندسة قطعة العمل وزاوية التلامس واتجاه الإعداد

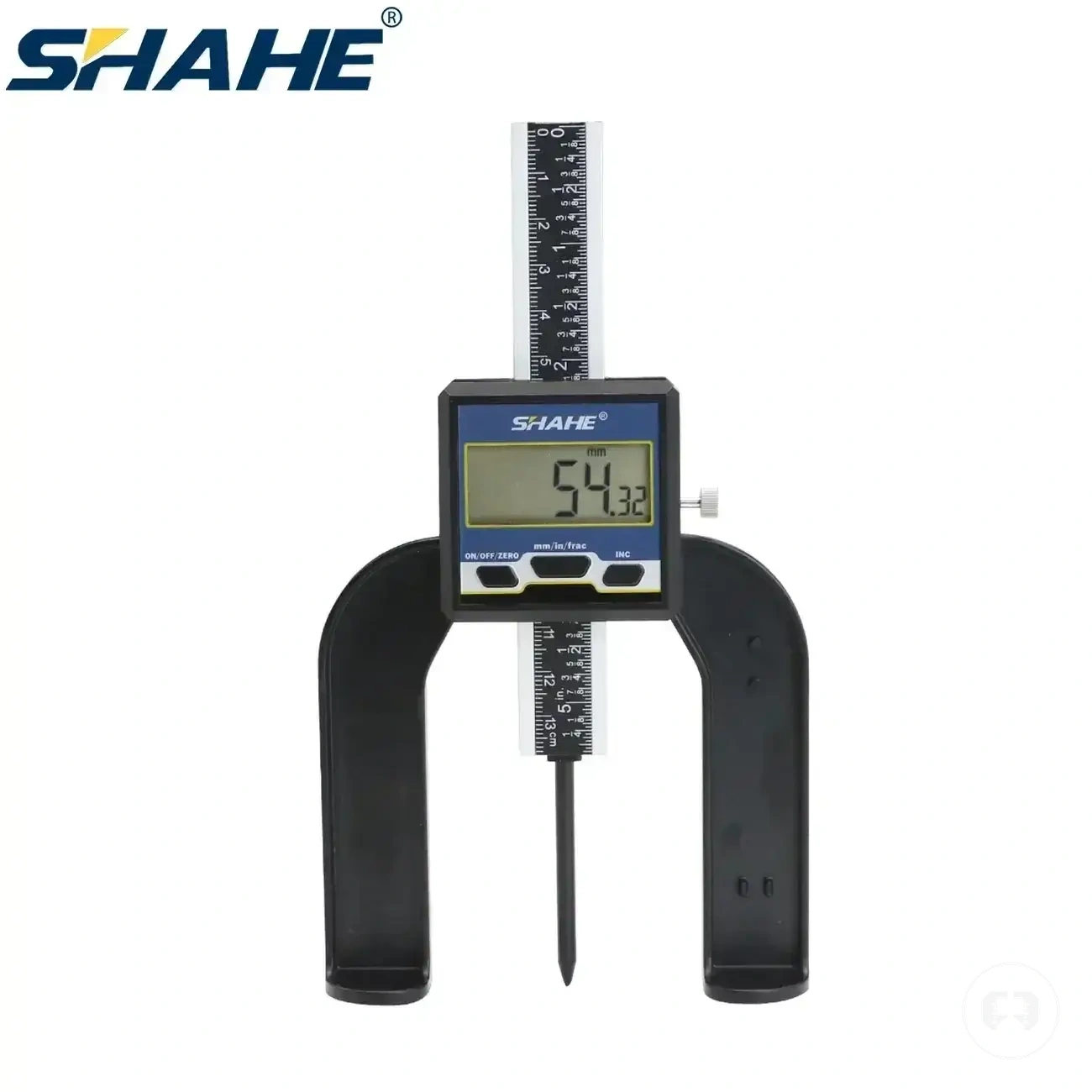

مقاييس العمق ومقاييس الارتفاع للقياسات المرجعية الرأسية

تقيس مقاييس العمق ومقاييس الارتفاع علاقات مرجعية رأسية مختلفة بدلاً من أداء نفس القياس. يقيس مقياس العمق للأسفل من سطح علوي لتحديد ميزات مثل عمق الثقب أو عمق التجويف، بينما يقيس مقياس الارتفاع للأعلى من مرجع سطحي، غالبًا لوح سطح، لتحديد ارتفاع التخطيط أو أبعاد رأسية أخرى. يحدد تلامس القاعدة واتجاه المسبار والمرجع السطحي المختار كيفية تطبيق كل أداة. يُعرّف التمييز بعلاقة المرجع بدلاً من اتجاه القياس وحده.

عندما يبدأ القياس من السطح العلوي لقطعة العمل، يستخدم مقياس العمق تلامس القاعدة بينما يمتد المسبار نحو الميزة السفلية لقياس عمق الثقب أو عمق التجويف. عندما يبدأ القياس من مرجع لوح سطح، يستخدم مقياس الارتفاع الحركة الرأسية لتحديد أو مقارنة ارتفاع التخطيط. قد تعتمد الثقة العملية في القياس على تلامس القاعدة وثبات السطح واتجاه المسبار وسهولة الوصول ونطاق القياس وظروف القراءة. تميز علاقات المرجع هذه بين حالات استخدام قياس العمق وقياس الارتفاع.

قياس العمق وقياس الارتفاع ليسا قابلين للتبادل لأنهما يعتمدان على مراجع رأسية مختلفة. يقيس مقياس العمق للأسفل من مرجع علوي، بينما يقيس مقياس الارتفاع للأعلى من مرجع سطحي. تقتصر هذه المقارنة على علاقات المرجع ولا تمتد إلى توافق المواد أو سير عمل التخطيط الكاملة.

الحاجة إلى القياس الرأسي	دور مقياس العمق	دور مقياس الارتفاع	حالة المرجع
عمق الثقب	يقيس للأسفل من السطح العلوي	لا يُستخدم عادةً لهذا القياس	تلامس القاعدة على السطح العلوي
عمق التجويف	يقيس الحركة الهابطة للمسبار داخل التجويف	قد لا يتطابق مع علاقة المرجع المطلوبة	مرجع سطح علوي ثابت
ارتفاع التخطيط	غير مخصص لقياس التخطيط الصاعد	يقيس الحركة الرأسية من مرجع لوح سطح	لوح سطح أو أي مرجع سطحي ثابت آخر
مرجع رأسي عام	يستخدم اتجاه مسبار هابط	يستخدم قياسًا صاعدًا من مرجع سطحي	قد تعتمد القراءة على الثبات وسهولة الوصول ونطاق القياس

مقاييس العمق للتجاويف والأخاديد والفتحات والثقوب

مقاييس العمق هي أدوات قياس دقيقة مصممة للميزات الغائرة حيث يعتمد قياس العمق على مرجع علوي ثابت وقضيب عمق يصل إلى الميزة السفلية. تتحدد القراءة بالعلاقة بين المرجع العلوي وقضيب العمق والميزة الغائرة بدلاً من الميزة وحدها. تشمل التطبيقات الشائعة التجاويف والأخاديد والفتحات والثقوب العمياء.

عند استخدام مقياس عمق على ميزة غائرة، يدعم ثبات القاعدة المرجع بينما يمتد قضيب العمق نحو الميزة السفلية. قد تعتمد موثوقية القراءة على زاوية التلامس ووصول المسبار والنطاق وحالة القراءة، مما يجعل السطح المرجعي الثابت مهمًا للحصول على نتائج ذات معنى. تربط الأمثلة أدناه الميزات الغائرة الشائعة بظروفها المرجعية.

• التجويف: يقيس مقياس العمق عمق التجويف عندما يتم الحفاظ على ثبات القاعدة مقابل المرجع العلوي.
• الأخدود: قد يُقيّم عمق الأخدود عندما يصل قضيب العمق إلى الميزة السفلية بزاوية تلامس مناسبة.
• الفتحة: يعتمد عمق الفتحة على وصول مسبار كافٍ ونطاق مناسب وتلامس قاعدة ثابت للحصول على قراءة ذات معنى.
• الثقب الأعمى: يُقاس عمق الثقب بتمديد قضيب العمق نحو أسفل الميزة مع الحفاظ على مرجع علوي ثابت.
• الميزة الغائرة العامة: قد تختلف موثوقية القراءة مع ثبات القاعدة وزاوية التلامس ووصول المسبار والنطاق وحالة القراءة الإجمالية.

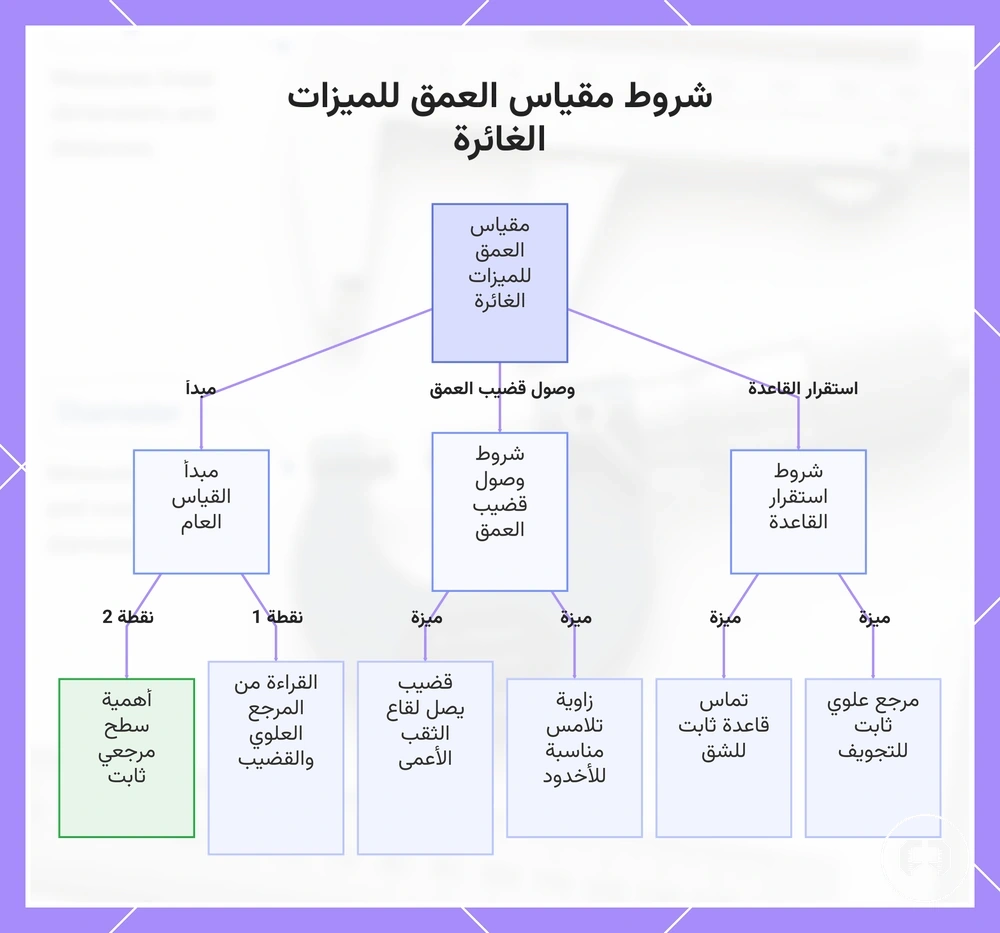

يوضح هذا المخطط مبدأ القياس والشروط الخاصة بالميزات لاستخدام مقياس العمق على الميزات الغائرة.

مقاييس الارتفاع للتخطيط على لوح السطح والأبعاد الرأسية

مقاييس الارتفاع هي أدوات قياس دقيقة تعتمد على سطح مرجعي لتحديد الأبعاد الرأسية وعلامات التخطيط. تتحرك قاعدة ثابتة عبر لوح سطح أو أي مرجع مسطح آخر بينما يتم وضع شاخص أو مسبار باستخدام المقياس الرأسي. تُعرّف علاقة القياس بالسطح المرجعي.

عندما تكون قطعة العمل مدعومة على سطح مرجعي ثابت، يمكن استخدام مقياس الارتفاع للفحوصات المقارنة أو الأبعاد الرأسية أو وضع علامات التخطيط بالرجوع إلى نفس السطح المسطح. على سبيل المثال، قد يقارن شاخص أو مسبار ارتفاع تخطيط ميزتين فقط عندما تظل كل من قطعة العمل والسطح المرجعي ثابتين. قد تعتمد موثوقية القراءة على ثبات الجزء وتلامس القاعدة وحالة القراءة بدلاً من الاعتماد على مقياس الارتفاع وحده.

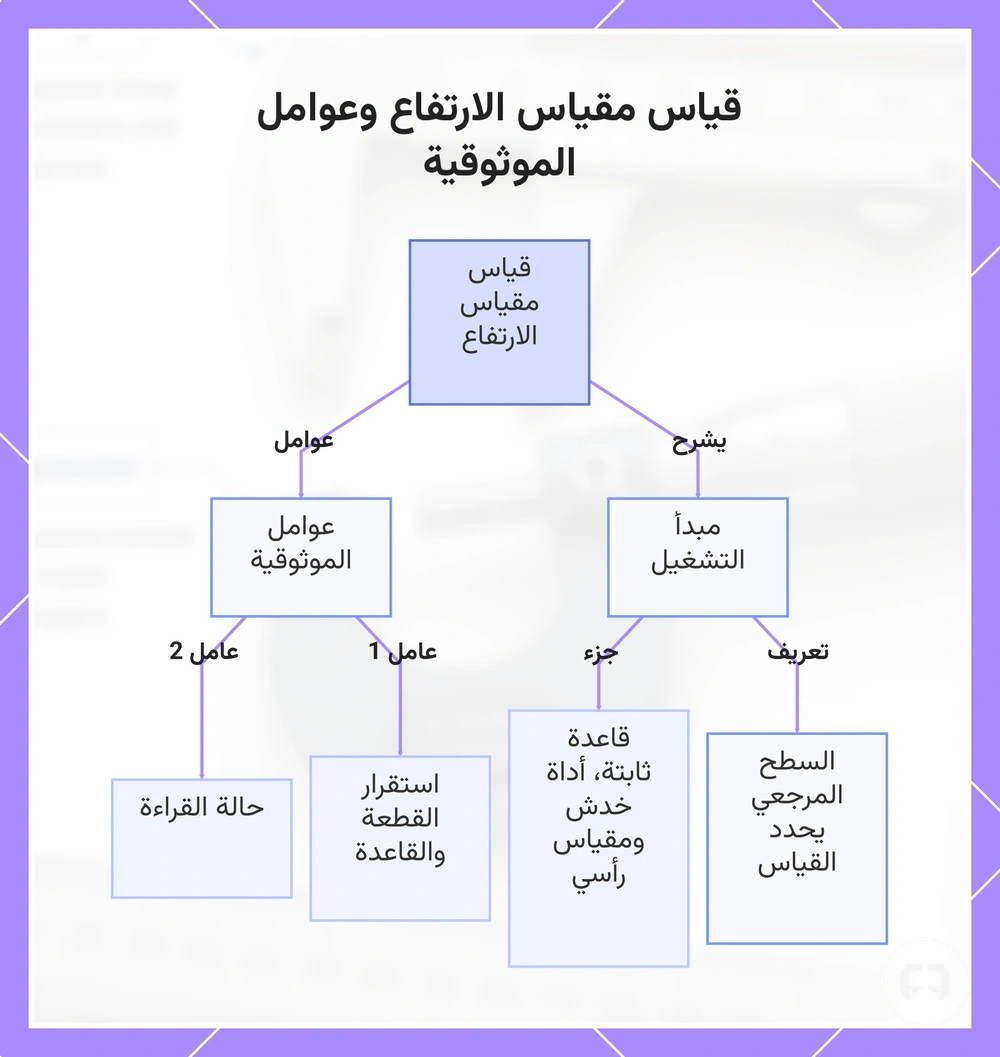

يوضح هذا المخطط كيف تعتمد مقاييس الارتفاع على سطح مرجعي للقياس وما العوامل التي تؤثر على موثوقية القراءة.

المقاييس الدقيقة ومجموعات المقاييس للفحوصات الثابتة

المقاييس الدقيقة ومجموعات المقاييس هي أدوات مرجعية ثابتة تُستخدم للتحقق مما إذا كانت الميزة تطابق حجمًا أو حدًا معروفًا بدلاً من توفير قراءة قياس مستمرة. تقارن قطعة العمل بقيمة مرجعية لدعم التحقق بدلاً من عرض بُعد متغير. تشمل المقاييس الدقيقة كتل المقاييس ومقاييس السدادة ومقاييس الحلقات ومقاييس التثبيت ومقاييس الدبوس ومقاييس الإحساس. يميز هذا النهج المرجعي الثابت التحقق عن القياس المستمر.

عند فحص ميزة مقابل مرجع معروف، تستند النتيجة إلى المقارنة بدلاً من قياس معروض. على سبيل المثال، قد يساعد مقياس السدادة في التحقق من ميزة داخلية، بينما قد يقارن مقياس الحلقة ميزة خارجية بحالة ملاءمتها المقصودة. يمثل منطق مقبول/غير مقبول قرارًا قائمًا على الحد، على الرغم من أن التفسير قد يعتمد على القيمة المرجعية والتسامح وحالة المقياس. توضح هذه الأمثلة التحقق من خلال المرجع وحالات الملاءمة.

تهدف فحوصات مقبول/غير مقبول إلى تحديد ما إذا كانت الميزة تقع ضمن حد محدد بدلاً من تحديد حجمها الدقيق. توفر كتل المقاييس قيمة مرجعية للمقارنة، بينما قد تتحقق مقاييس الإحساس من فجوة أو خلوص مقابل حالة معروفة. تبقى إجراءات المعايرة خارج نطاق هذا القسم.

نوع المقياس	الميزة التي يُفحصها	المرجع أو حالة الحد	ما تعنيه النتيجة
كتل المقاييس	البعد المرجعي	قيمة مرجعية معروفة	تدعم المقارنة مقابل مرجع ثابت
مقاييس السدادة	ميزة داخلية	حجم أو حد معروف	قد تتحقق مما إذا كانت الميزة تطابق حالة الملاءمة المقصودة
مقاييس الحلقات	ميزة خارجية	حجم أو حد معروف	تدعم مقارنة ميزة خارجية بحالة مرجعية
مقاييس التثبيت	بعد خارجي	حد مقبول/غير مقبول	توفر قرار تحقق قائم على الحد
مقاييس الدبوس	ثقب أو فتحة	قطر مرجعي	تدعم المقارنة بحجم معروف عند المطابقة المناسبة
مقاييس الإحساس	فجوة أو خلوص	سمك مرجعي	قد تتحقق مما إذا كان الخلوص يتوافق مع القيمة المرجعية المختارة

مراجع مقاييس السدادة والحلقة والتثبيت والدبوس وكتل المقاييس

يتوافق كل من مرجع مقياس السدادة ومقياس الحلقة ومقياس التثبيت ومقياس الدبوس وكتل المقاييس مع ميزة جزء معينة وطريقة تلامس محددة للتحقق الثابت. يفحص مقياس السدادة ثقبًا، ويفحص مقياس الحلقة قطرًا خارجيًا، ويتحقق مقياس التثبيت من حد خارجي، ويفحص مقياس الدبوس ثقبًا أو فتحة، وتوفر كتلة المقاييس قيمة بُعد مرجعية للمقارنة. يربط كل مرجع مقياس حجمًا معروفًا أو حالة حد بميزة الجزء المناسبة.

عند اختيار مقياس ثابت، يجب أن تتطابق الميزة التي يجري فحصها مع طريقة تلامس المقياس والغرض من التحقق المقصود. قد تعتمد النتيجة على حالة الملاءمة وقيمة الحد وموثوقية المقياس بدلاً من نوع المقياس وحده. تظل المعايرة ذات صلة فقط كحد موثوقية عام، وليس كجزء من عملية التحقق.

نوع المرجع	الميزة التي يُفحصها	طريقة التلامس	معنى النتيجة
مقياس السدادة	ثقب	تلامس داخلي	قد يتحقق مما إذا كان الثقب يطابق حالة الحد المقصودة
مقياس الحلقة	قطر خارجي	تلامس خارجي محيط	قد يقارن قطرًا خارجيًا بقيمة مرجعية
مقياس التثبيت	بعد خارجي	سطوح تلامس متقابلة	يدعم التحقق من نوع مقبول/غير مقبول مقابل حد خارجي
مقياس الدبوس	ثقب أو فتحة	تلامس بإدخال	قد يتحقق من حجم الميزة عند مطابقته لحالة الحد المطلوبة
كتلة المقاييس	مرجع بعدي	تلامس السطح المرجعي	توفر قيمة مرجعية للمقارنة البعدية

اختيار نوع الأداة حسب ما يحتاج إلى القياس

اختر نوع الأداة بمطابقته مع الميزة المراد قياسها قبل النظر في أي منتج فردي. يعتمد الاختيار النهائي على نوع الميزة وسهولة الوصول والنطاق والتسامح وطريقة القراءة والسطح المرجعي ومستوى الثقة في القياس المطلوب. قد يناسب أكثر من نوع أداة نفس حاجة القياس عندما تختلف الظروف. الميزة المقاسة هي نقطة البداية لكل اختيار.

عند قياس قطر خارجي، قد يكون الفرجار أو الميكرومتر مناسبين اعتمادًا على التسامح المطلوب والثقة في القياس. يعتمد قياس القطر الداخلي والعمق والارتفاع كل منها على أدوات مصممة لتلك الأنواع من الميزات، بينما يتم تقييم الانحراف والمحاذاة باستخدام مؤشر مع إعداد مرجعي ثابت. تستخدم فحوصات الحد الثابت مقاييس بدلاً من القراءات المستمرة. تجمع هذه السيناريوهات احتياجات القياس الشائعة حسب دور الأداة.

يلخص جدول القرار أدناه معايير الاختيار الرئيسية حسب مهمة القياس. استخدمه كمؤشر قرار، ثم اختر حسب المهمة واحتياج القياس عندما تؤثر سهولة الوصول أو النطاق أو التسامح أو طريقة القراءة أو السطح المرجعي على الاختيار النهائي.

ما يحتاج إلى القياس	نوع الأداة المحتمل	الشرط الرئيسي للتحقق	سبب الملاءمة
القطر الخارجي	فرجار أو ميكرومتر	التسامح والنطاق وسهولة الوصول	يتوافق مع احتياجات القياس البعدي الخارجي
القطر الداخلي	فرجار أو ميكرومتر داخلي	الوصول إلى الميزة ونطاق القياس	يدعم فحوصات الأبعاد الداخلية
العمق	مقياس عمق أو ميكرومتر عمق	السطح المرجعي وعمق الميزة	يقيس الميزات الغائرة من مرجع ثابت
الارتفاع	مقياس ارتفاع	ثبات السطح المرجعي	يدعم الأبعاد الرأسية وفحوصات التخطيط
الانحراف أو المحاذاة	مؤشر قراءة دائري أو مؤشر اختبار دائري	الإعداد المرجعي وطريقة القراءة	يقيم الحركة النسبية بدلاً من الأبعاد الثابتة
فحوصات الحد الثابت	مقياس دقيق	حالة حد معروفة	يتحقق من ميزة مقابل قيمة مرجعية

يجب أن يستند القرار النهائي إلى كيفية عمل الميزة المقاسة ونوع الميزة وسهولة الوصول والنطاق والتسامح وطريقة القراءة والسطح المرجعي معًا. عندما يبدو أكثر من نوع أداة مناسبًا، قد تتحسن الثقة في القياس باختيار الأداة التي يتوافق تصميمها مع ظروف الفحص. أمثلة المنتجات تهدف فقط إلى توضيح فئات الأدوات ولا ينبغي التعامل معها كضمان ملاءمة لكل حالة. راجع معايير الاختيار قبل مقارنة الأمثلة الفردية.
