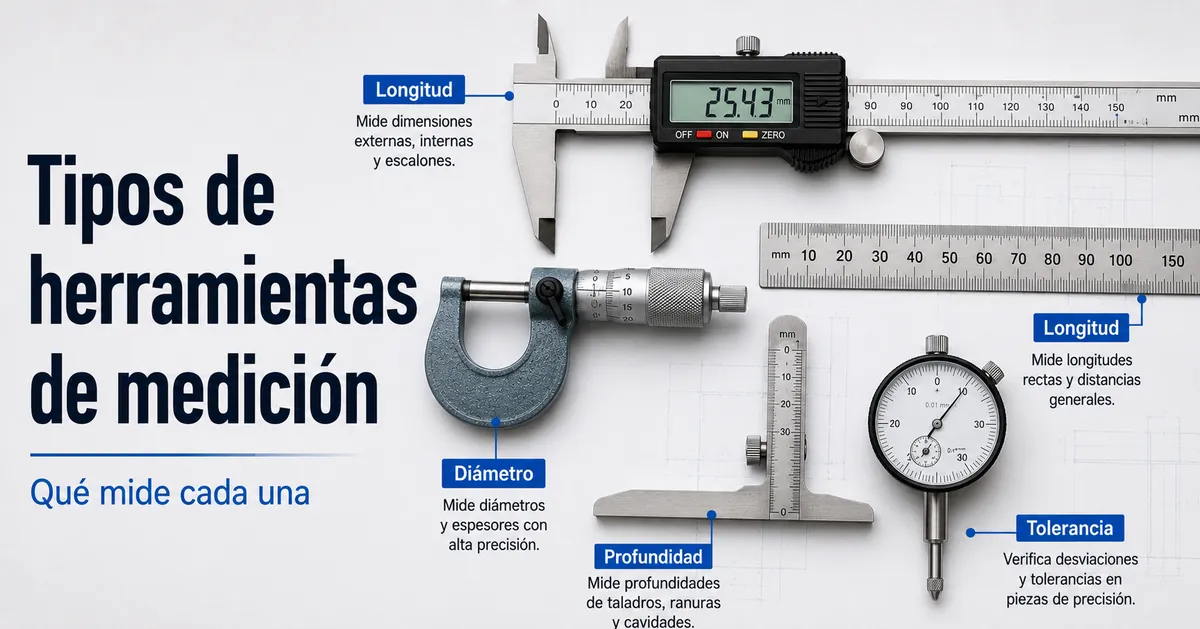

Tipos de herramientas de medición de precisión según su función de medición

Las herramientas de medición de precisión son instrumentos de medición agrupados según la función de medición que cumplen, como leer una dimensión, verificar una referencia u observar un movimiento pequeño. Cada tipo de herramienta vincula un objetivo de medición con una superficie de referencia, un método de lectura y límites de medición realistas. Los calibres, micrómetros, galgas e indicadores se diferencian porque están diseñados en torno a distintos puntos de contacto, rangos y formas de interpretar un resultado. El tipo de herramienta sigue la función de medición.

El tipo de herramienta adecuado depende de la tarea, el material, el acceso, el rango, la necesidad de tolerancia, la configuración y el estado de la herramienta. Un dispositivo de medición puede ser adecuado para una característica pero menos adecuado para otra cuando el método de referencia o el método de lectura cambian. Esta página se centra en la explicación de los tipos, no en la compra, la calibración o la guía de uso completa. Para el contexto de categoría más amplio, use la página central de herramientas de medición de precisión antes de pasar a las funciones de herramientas agrupadas.

Un diámetro de eje, una profundidad de ranura, una altura de superficie y una verificación de descentramiento no plantean la misma pregunta a una herramienta de medición. Cada situación cambia el objetivo de medición, la superficie de referencia y la forma en que se toma la lectura. Las secciones siguientes agrupan las herramientas de precisión según la función que realizan para que se pueda comprender la familia de herramientas antes de comparar instrumentos individuales.

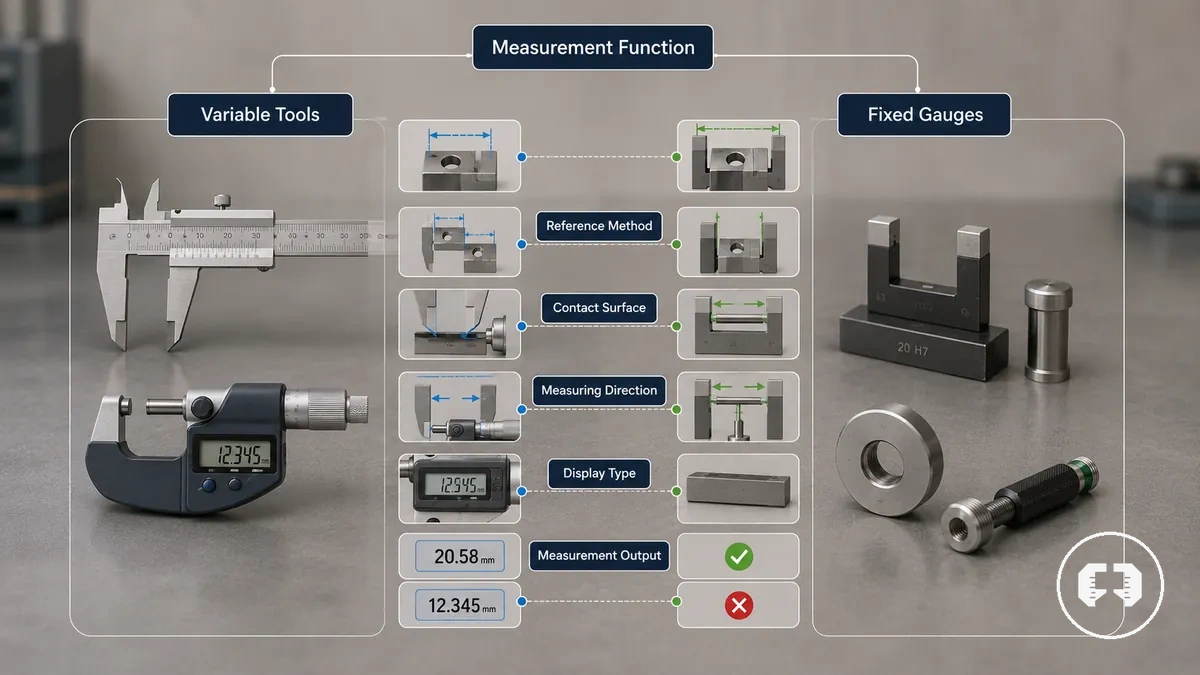

Cómo se agrupan las herramientas de medición de precisión

La agrupación de las herramientas de medición de precisión se basa en la función de medición, no en la marca o la gama de productos. La agrupación separa las familias de herramientas según el objetivo de medición, el método de referencia y la forma en que se obtiene un resultado. Esta clasificación explica cómo se relacionan las herramientas entre sí, mientras que el significado de herramientas de medición de precisión explica lo que son en un sentido más amplio. La función de medición es el principio organizador.

Las herramientas de medición de precisión se clasifican comúnmente en herramientas de medición variable y galgas de referencia fija. Las herramientas de medición variable proporcionan un resultado de medición para una dimensión, mientras que las galgas de referencia fija se utilizan para verificar un valor de referencia o una condición de ajuste sin necesariamente mostrar una lectura numérica. Las familias de herramientas también pueden clasificarse por superficie de contacto, dirección de medición, tipo de visualización y método de lectura, ya que estos atributos ayudan a describir cómo se realiza una medición. Esta distinción separa la lectura variable de la verificación fija.

La agrupación de las herramientas de medición de precisión depende primero del objetivo de medición y del método de referencia, lo que facilita la interpretación de la clasificación antes de comparar familias de herramientas individuales. Esta sección se centra en la clasificación, no en el significado más amplio de las herramientas de medición de precisión ni en guías posteriores específicas de cada herramienta.

Base de agrupación	Lo que separa	Familias de herramientas de ejemplo	Por qué es importante
Función de medición	Objetivo de medición y función prevista	Calibres, micrómetros, galgas, indicadores	Aclara el propósito de cada familia de herramientas
Estilo de lectura	Lectura variable frente a verificación fija	Herramientas de medición variable, galgas de referencia fija	Distingue la salida medida de la verificación
Método de referencia	Medición directa o comparación con una referencia	Instrumentos de medición, galgas de referencia	Ayuda a explicar cómo se interpretan los resultados
Dirección de contacto	Superficie de contacto y dirección de medición	Familias de herramientas externas, internas, de profundidad y de comparación	Puede influir en la idoneidad según el acceso y las características de medición

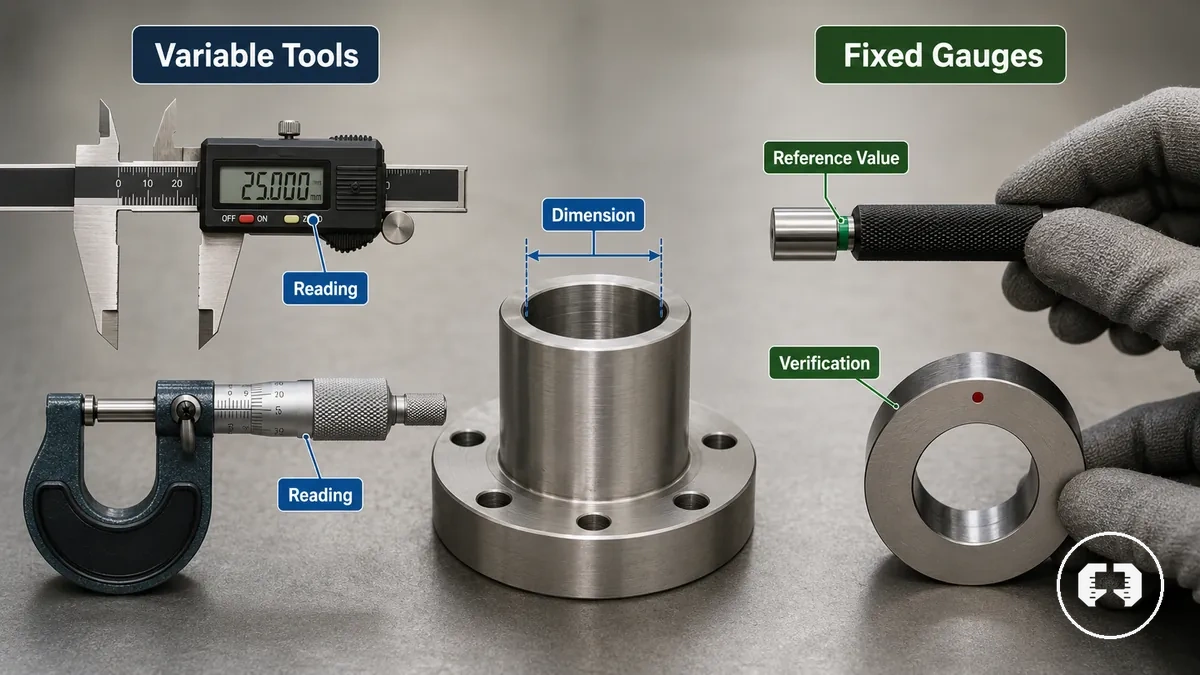

Herramientas de medición variable y galgas de referencia fija

Las herramientas de medición variable y las galgas de referencia fija se distinguen por el tipo de resultado que proporcionan. Las herramientas de medición variable leen una dimensión dentro de un rango utilizable, mientras que las galgas de referencia fija comparan una característica con un valor de referencia para su verificación. Los calibres, micrómetros e indicadores son ejemplos de herramientas de medición variable, mientras que los bloques patrón, las galgas de diámetro interior y las galgas de anillo son ejemplos de galgas de referencia fija. La diferencia está entre leer una dimensión y verificar una referencia.

Las herramientas de medición variable y las galgas de referencia fija organizan esta comparación separando la medición continua de la verificación de referencia.

Herramientas de medición variable	Galgas de referencia fija
Propósito: Leer una dimensión	Propósito: Verificar contra un valor de referencia
Salida: Lectura variable	Salida: Verificación de referencia o tipo pasa/no pasa
Ejemplos: Calibres, micrómetros, indicadores	Ejemplos: Bloques patrón, galgas de diámetro interior, galgas de anillo

Un diámetro de eje, un agujero o una característica similar pueden medirse primero con un calibre o un micrómetro para obtener una lectura variable, y luego verificarse con una galga de referencia fija cuando se necesita confirmación respecto a un valor de referencia. Que una galga de referencia fija confirme la idoneidad depende del valor de referencia seleccionado, la tolerancia y el estado de la característica que se verifica, permitiendo que la misma característica de la pieza sea medida o verificada.

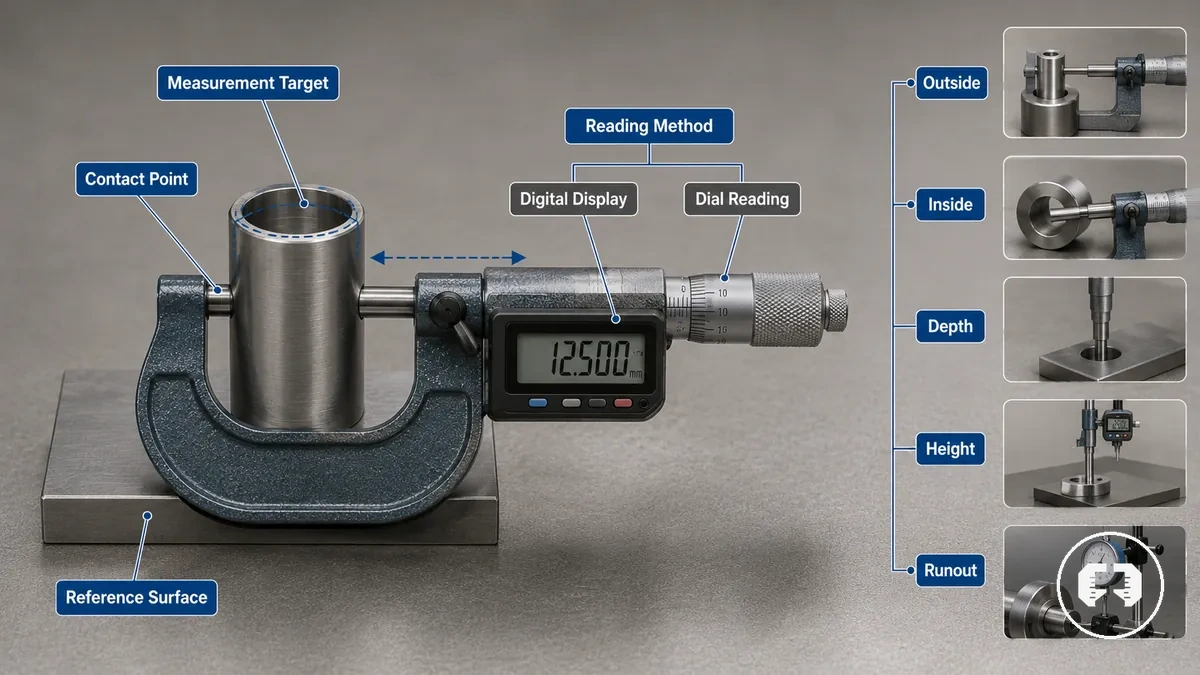

Objetivo de medición, punto de contacto y método de lectura

El objetivo de medición, el punto de contacto y el método de lectura definen cómo una herramienta de medición interactúa con una característica de la pieza de trabajo y presenta un resultado. El objetivo de medición identifica la característica que se evalúa, el punto de contacto identifica dónde la herramienta toca la pieza de trabajo o la superficie de referencia, y el método de lectura describe cómo se visualiza el resultado. En conjunto, estas tres relaciones conectan la característica, el contacto y la lectura.

El objetivo de medición, el punto de contacto y el método de lectura ayudan a organizar cómo se comprenden los tipos de herramientas antes de comparar instrumentos individuales. Una familia de herramientas puede compartir un método de lectura mientras cumple diferentes funciones de medición, por lo que los ejemplos siguientes se centran en la relación entre la característica, el punto de contacto y el resultado. Para aclarar cómo se evalúa la calidad de la lectura, consulte términos de calidad de medición.

• Exterior: El objetivo de medición es una característica externa, el punto de contacto toca superficies exteriores, y el método de lectura puede usar lectura directa, lectura con cuadrante o una pantalla digital.
• Interior: El objetivo de medición es una característica interna, el punto de contacto llega al interior de la pieza de trabajo, y el método de lectura puede variar según el diseño de la herramienta.
• Profundidad: El objetivo de medición es el fondo de una característica, el punto de contacto toma como referencia la superficie, y el resultado se muestra mediante una lectura directa, con cuadrante o digital.
• Altura: El objetivo de medición es la posición vertical, el punto de contacto toma como referencia una superficie, y la lectura indica la altura medida.
• Descentramiento y alineación: El objetivo de medición es el movimiento o la posición relativos, el punto de contacto sigue la característica, y la lectura con cuadrante muestra comúnmente el movimiento observado.
• Verificación con referencia fija: El objetivo de medición se compara con un valor de referencia, el punto de contacto verifica la característica, y el resultado es una verificación en lugar de una lectura de medición continua.

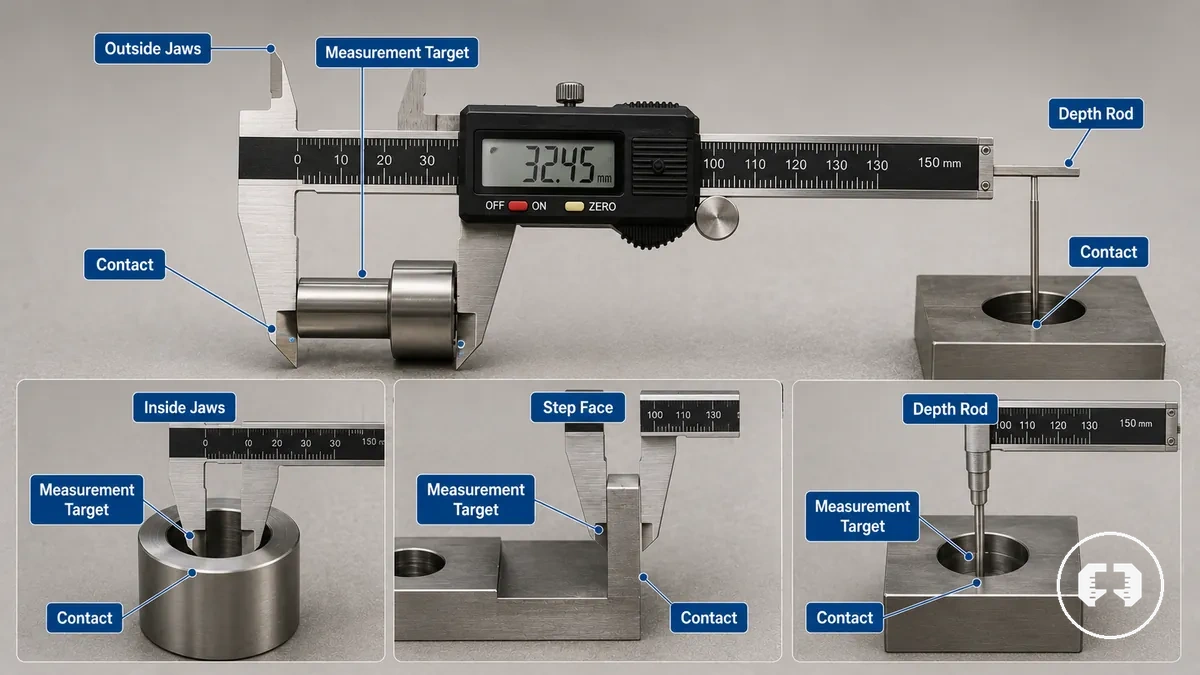

Calibres para mediciones de interior, exterior, escalón y profundidad

Los calibres son herramientas de medición de precisión diseñadas para medir varios tipos de dimensiones en una pieza de trabajo utilizando diferentes elementos de contacto. Los calibres varían según la mordaza, la sonda, la escala, la pantalla y el contacto de medición, lo que permite que un solo instrumento evalúe un conjunto de características comunes de la pieza. Las mordazas exteriores, las mordazas interiores, una varilla de profundidad y una cara de escalón cumplen cada una una función de medición distinta. En conjunto, permiten mediciones de exterior, interior, escalón y profundidad.

Un eje, un agujero, un rebaje o un resalte pueden medirse a menudo con el mismo calibre cambiando qué elemento de contacto toca la pieza de trabajo. Las mordazas exteriores contactan con superficies externas, las mordazas interiores alcanzan características internas, y la varilla de profundidad toma como referencia una superficie mientras se extiende hacia un rebaje o agujero. La medición de escalón utiliza la cara de escalón para comparar dos superficies de referencia alineadas. Cada función de medición está definida por el contacto entre el elemento del calibre y la pieza de trabajo.

Los calibres tienen limitaciones prácticas porque los resultados de medición pueden variar según el contacto, el acceso a la característica, la técnica de lectura y la tolerancia requerida. El rango, la resolución y la repetitividad describen atributos de medición diferentes y no deben interpretarse como la misma característica. Un calibre puede ser adecuado para muchas verificaciones dimensionales, pero la idoneidad de la tolerancia depende de la característica, las condiciones de medición y los requisitos de la aplicación.

La tabla siguiente resume cómo se relacionan los elementos del calibre con los objetivos de medición y las condiciones de contacto. Proporciona una visión general compacta de las funciones de medición principales sin convertirse en una guía de uso.

Elemento del calibre	Objetivo de medición	Condición de contacto	Limitación práctica
Mordazas exteriores	Dimensión exterior	Contacta con superficies externas	El acceso y la calidad del contacto pueden influir en la repetitividad
Mordazas interiores	Diámetro interno o abertura	Contacta con superficies internas	Limitado por el acceso interno y la geometría de la característica
Varilla de profundidad	Profundidad de agujero o rebaje	Toma como referencia la superficie mientras la varilla se extiende dentro de la característica	Requiere un contacto estable con la superficie de referencia
Cara de escalón	Medición de escalón	Contacta con dos superficies de referencia desplazadas	Puede ser menos adecuada cuando el acceso o la alineación de la característica están restringidos

Lecturas de calibres digitales, de cuadrante y vernier

Las lecturas de calibres digitales, de cuadrante y vernier difieren en cómo se muestra e interpreta una medición. Un calibre digital presenta la lectura en una pantalla digital, un calibre de cuadrante utiliza un puntero en una escala de cuadrante, y un calibre vernier requiere interpretación manual de la escala vernier. Estos son los tres formatos de lectura principales de calibres.

Cuando se toman mediciones bajo diferentes condiciones de iluminación, ángulos de visión o condiciones de trabajo, el formato de lectura puede afectar la visibilidad, la habilidad de lectura, la interpretación y el riesgo de error. Un calibre digital puede simplificar la lectura a través de su pantalla, pero depende de una batería, mientras que un calibre de cuadrante y un calibre vernier dependen de escalas mecánicas sin necesidad de batería. Independientemente del formato de lectura, la verificación sigue siendo importante porque la repetitividad también depende del contacto, la configuración y las condiciones de medición. Las diferencias generales entre herramientas de medición digitales y analógicas quedan fuera de esta comparación específica de calibres.

La comparación a continuación resume cómo cada formato de lectura presenta una medición y las principales consideraciones locales.

Formato de lectura del calibre	Cómo aparece la lectura	Dependencia principal	Precaución local
Calibre digital	Pantalla digital	Batería y visibilidad de la pantalla	La verificación aún puede ser necesaria para lecturas consistentes
Calibre de cuadrante	Puntero en una escala de cuadrante	Interpretación de la escala de cuadrante	La claridad de la lectura puede variar con el ángulo de visión
Calibre vernier	Escala vernier	Habilidad de lectura manual	La interpretación de la escala puede requerir más atención y verificación

Micrómetros para dimensiones pequeñas y control de medición más preciso

Los micrómetros son herramientas de medición de precisión usadas para medir dimensiones pequeñas donde un control de medición más preciso puede ser adecuado que con herramientas de uso general más amplias. Su idoneidad depende de la geometría de contacto, el rango de medición, la resolución, la técnica y la tolerancia requerida, y no únicamente de la herramienta en sí. El husillo, el yunque, el tambor y el trinquete contribuyen al control del contacto de medición y la lectura. Que un micrómetro proporcione un control de medición más preciso depende de la calibración, el manejo, el estado de la herramienta y la tarea de medición.

Al medir un diámetro de eje o el espesor de una pieza delgada, un micrómetro puede proporcionar un contacto más controlado que una medición más amplia de tipo calibre. El husillo avanza hacia el yunque mientras el tambor controla el movimiento, y el trinquete o control de fricción puede ayudar a aplicar una fuerza de medición más consistente. Los micrómetros están disponibles para medición exterior, medición interior y medición de profundidad, con cada diseño correspondiente a un tipo de característica diferente. La geometría de contacto determina cómo las caras de medición se acoplan a la pieza de trabajo.

Los micrómetros son normalmente más adecuados cuando el rango de medición, la resolución y la geometría de contacto coinciden con la característica que se inspecciona. Sus partes contribuyen a la medición controlada, pero la confianza en la medición sigue dependiendo de la calibración, el manejo, el estado de la herramienta y la tolerancia requerida. Un micrómetro debe seleccionarse según la característica y el objetivo de medición, en lugar de asumir que es adecuado para toda aplicación. La técnica y el estado de la herramienta siguen siendo límites importantes en los resultados de medición.

La comparación a continuación resume los principales atributos del micrómetro y cómo cada uno contribuye al control de la medición. Se centra en características funcionales, no en variantes de producto o procedimientos de calibración.

Atributo del micrómetro	Lo que controla	Condición que lo afecta	Implicación en la medición
Husillo y yunque	Geometría de contacto	Alineación y contacto con la pieza de trabajo	Contribuye a la medición controlada de dimensiones pequeñas
Tambor	Ajuste de lectura	Técnica del operario	Influye en el control de medición consistente
Trinquete o control de fricción	Fuerza de medición	Método de manejo	Puede mejorar la repetitividad al usarse de forma consistente
Rango de medición y resolución	Idoneidad de la medición	Tolerancia requerida y tamaño de la característica	La selección depende de la aplicación de medición

Micrómetros exteriores, interiores y de profundidad

Los micrómetros exteriores, interiores y de profundidad se distinguen por la dirección de la dimensión que están diseñados para contactar y medir. Cada subtipo cambia las caras de contacto, las superficies de referencia, el rango de medición y el objetivo de medición utilizable, manteniéndose dentro de la misma familia de micrómetros. La distinción se basa en la medición exterior, interior y de profundidad.

Cuando una característica de la pieza cambia de un diámetro externo a una abertura interna o una característica de profundidad, el subtipo de micrómetro adecuado también puede cambiar. El rango de medición, el acceso a la característica y la geometría de contacto influyen en si un subtipo es adecuado para la tarea de medición. El subtipo seleccionado debe coincidir con la característica de la pieza y su dirección de dimensión.

La comparación a continuación resume cómo cada subtipo de micrómetro se relaciona con la dirección de contacto y la función de medición.

Subtipo de micrómetro	Dirección de contacto	Característica adecuada	Limitación principal
Micrómetro exterior	Medición externa entre caras de contacto	Diámetro externo o espesor de la pieza	El rango de medición y el tamaño de la característica pueden limitar la idoneidad
Micrómetro interior	Medición interna contra las caras de contacto	Dimensión interna o agujero	El acceso y la geometría de la característica pueden afectar su uso
Micrómetro de profundidad	Medición de profundidad desde una superficie de referencia	Agujero, ranura, rebaje u otra característica de profundidad	Requiere una superficie de referencia estable y un rango de medición adecuado

Calibres y micrómetros en diferentes situaciones de medición

Los calibres y los micrómetros deben seleccionarse según la situación de medición y no por una superioridad general. El tipo de dimensión, la necesidad de tolerancia, la accesibilidad, la repetitividad, el control del contacto, la resolución y el rango de medición influyen en la elección de la herramienta. Los calibres y los micrómetros cumplen funciones en diferentes contextos de medición, por lo que la herramienta adecuada cambia según la característica que se mide. Ninguna herramienta es la opción preferida para todas las situaciones de medición.

Cuando se necesita una verificación rápida en varios tipos de características, los calibres pueden ofrecer una mayor versatilidad mediante capacidades de medición exterior, interior y de profundidad. Cuando una dimensión exterior requiere un contacto más controlado y repetitividad, un micrómetro puede ser más adecuado si su rango de medición coincide con la característica. El acceso a la pieza, la presión de contacto y la sensibilidad al error influyen en el resultado, lo que convierte a estos en los criterios de comparación principales.

La principal disyuntiva está entre una mayor versatilidad de medición y una medición exterior más controlada. Los calibres suelen permitir verificaciones más rápidas en diferentes tipos de características, mientras que los micrómetros pueden ser preferibles para mediciones exteriores con control más estricto cuando el contexto de medición y la necesidad de tolerancia justifican su uso. La selección de la herramienta debe seguir la situación de medición en lugar de una clasificación universal.

Situación de medición	Adecuación del calibre	Adecuación del micrómetro	Clave para decidir
Verificaciones exteriores generales	Bien adecuado para verificaciones dimensionales rápidas en un rango más amplio	Puede ser adecuado cuando se necesita un mayor control del contacto	Equilibre la velocidad con la necesidad de tolerancia
Dimensiones exteriores ajustadas	Puede proporcionar una medición inicial	A menudo adecuado cuando el control del contacto y la repetitividad son prioritarios	Considere la tolerancia, el control del contacto y la resolución
Dimensiones interiores	Admite mediciones internas con mordazas interiores	Puede ser adecuado cuando un micrómetro interior coincide con la característica	Adapte la herramienta a la accesibilidad y al tipo de dimensión
Verificaciones de profundidad	Admite mediciones de profundidad con una varilla de profundidad	Puede ser adecuado cuando un micrómetro de profundidad se ajusta a la aplicación	Elija según la superficie de referencia y la profundidad de la característica
Acceso restringido	La idoneidad depende del acceso de las mordazas y la geometría de la característica	La idoneidad depende del rango de medición y la geometría de contacto	Evalúe la accesibilidad antes de seleccionar la herramienta

Indicadores de cuadrante para descentramiento, alineación y verificación de movimiento pequeño

Los indicadores de cuadrante son instrumentos de medición que muestran movimiento relativo con respecto a una configuración de referencia, en lugar de proporcionar únicamente una medición dimensional fija. Un vástago transfiere el movimiento desde la punta de contacto hasta la lectura del indicador, lo que permite observar el movimiento pequeño. La dirección de lectura, la estabilidad del montaje y la superficie de referencia influyen en cómo se interpreta la lectura del indicador. Su función principal es observar el movimiento relativo.

Cuando se compara una pieza giratoria, una superficie de referencia o un componente apoyado contra una referencia fija, un indicador de cuadrante puede revelar movimiento o variación que puede no ser obvia mediante la observación directa. La punta de contacto sigue la superficie medida mientras el vástago responde a los cambios de posición, generando una lectura del indicador para la medición comparativa. La interpretación sigue siendo condicional porque la estabilidad del montaje, la posición de la punta de contacto, la dirección de lectura y la configuración de referencia afectan el resultado observado. Las aplicaciones comunes incluyen descentramiento, alineación, deflexión y medición comparativa.

Los indicadores de cuadrante están diseñados para observar movimiento y variación, en lugar de reemplazar la medición dimensional directa. Pueden apoyar la comparación entre posiciones de referencia, pero el significado de una lectura depende de la configuración de referencia y las condiciones de medición. Los procedimientos detallados de configuración, los métodos de mecanizado, la calibración y los flujos de trabajo de diagnóstico quedan fuera del alcance de esta sección.

• Descentramiento: Compara una pieza giratoria con una configuración de referencia fija para observar el movimiento relativo.
• Alineación: Compara la posición de un componente con respecto a una superficie de referencia o configuración de referencia.
• Deflexión: Observa el movimiento pequeño con respecto a una referencia de montaje estable bajo condiciones cambiantes.
• Medición comparativa: Compara una posición o superficie con otra utilizando la misma configuración de referencia.
• Variación de altura: Observa los cambios con respecto a una superficie de referencia al comparar puntos cercanos.

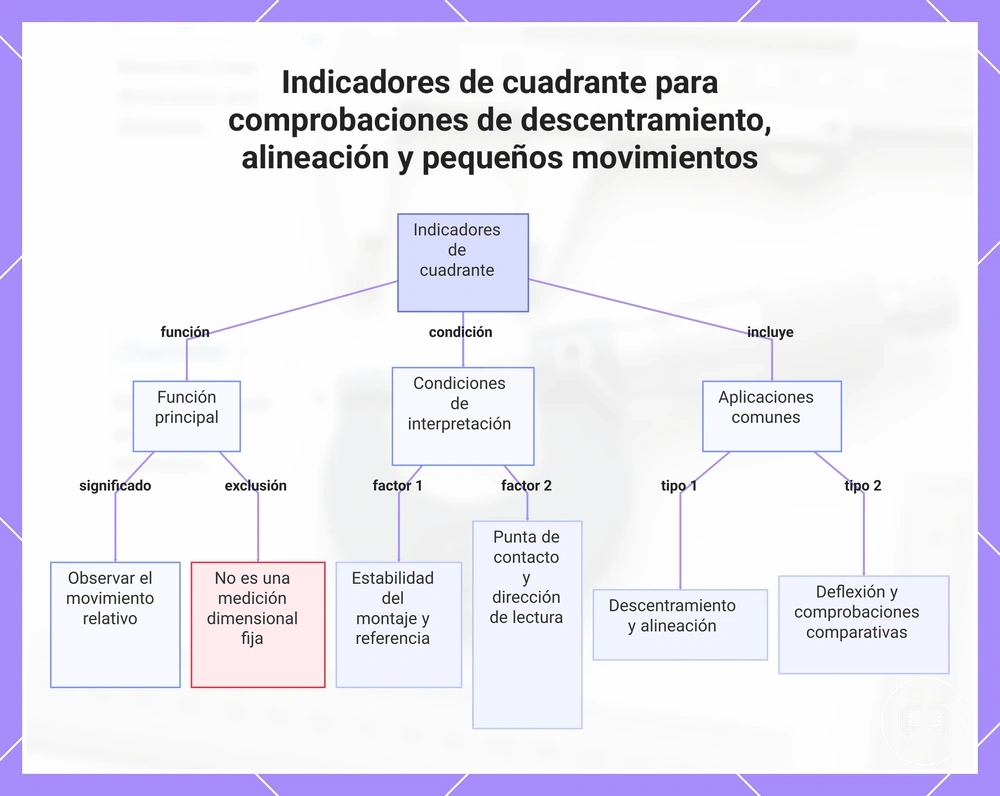

Este gráfico muestra la función principal de los indicadores de cuadrante, las condiciones que afectan su interpretación y sus aplicaciones comunes para comprobaciones de movimiento.

Indicadores de cuadrante y comparadores de palanca

Los indicadores de cuadrante y los comparadores de palanca indican movimiento pequeño, pero difieren en la geometría de contacto. Un indicador de cuadrante utiliza el recorrido del vástago con movimiento rectilíneo, mientras que un comparador de palanca utiliza contacto de palanca que se aproxima a la pieza de trabajo desde un ángulo de acceso. La geometría de contacto es la diferencia principal entre los dos tipos de indicadores.

Cuando una verificación de alineación implica acceso restringido o una posición de contacto angulada, un comparador de palanca puede ofrecer una ventaja de acceso debido a su contacto de palanca. Un indicador de cuadrante suele ser adecuado cuando el recorrido rectilíneo del vástago está alineado con la configuración de referencia y la dirección de configuración. Las diferencias en sensibilidad siguen siendo condicionales porque el ángulo de acceso, la geometría de la pieza de trabajo y la dirección de configuración influyen en el contexto de medición. La comparación siguiente se limita al acceso y al estilo de movimiento.

La tabla siguiente resume la diferencia local entre las dos formas de indicador.

Tipo de indicador	Movimiento de contacto	Ventaja de acceso	Precaución local
Indicador de cuadrante	Recorrido rectilíneo del vástago	A menudo adecuado cuando el acceso directo está alineado con la configuración de referencia	La dirección de configuración influye en la lectura del indicador
Comparador de palanca	Contacto de palanca	Puede ser ventajoso cuando el ángulo de acceso está restringido	La sensibilidad depende de la geometría de la pieza de trabajo, el ángulo de contacto y la dirección de configuración

Galgas de profundidad y calibres de altura para mediciones de referencia vertical

Las galgas de profundidad y los calibres de altura miden diferentes relaciones de referencia vertical, en lugar de realizar la misma medición. Una galga de profundidad mide hacia abajo desde una superficie superior para determinar características como la profundidad de un agujero o la profundidad de un rebaje, mientras que un calibre de altura mide hacia arriba desde una referencia de superficie, a menudo un mármol, para establecer la altura de trazado u otras dimensiones verticales. El contacto de la base, la dirección de la sonda y la referencia de superficie seleccionada determinan cómo se aplica cada herramienta. La diferencia se define por la relación de referencia, no solo por la dirección de medición.

Cuando una medición comienza desde la superficie superior de una pieza de trabajo, una galga de profundidad utiliza el contacto de la base mientras la sonda se extiende hacia la característica inferior para medir la profundidad del agujero o la profundidad del rebaje. Cuando una medición comienza desde una referencia de mármol, un calibre de altura utiliza el desplazamiento vertical para establecer o comparar la altura de trazado. La confianza práctica en la medición puede depender del contacto de la base, la estabilidad de la superficie, la dirección de la sonda, el acceso, el rango de medición y las condiciones de lectura. Estas relaciones de referencia distinguen los casos de uso de la medición de profundidad y altura.

La medición de profundidad y la medición de altura no son intercambiables porque se basan en referencias verticales diferentes. Una galga de profundidad mide hacia abajo desde una referencia superior, mientras que un calibre de altura mide hacia arriba desde una referencia de superficie. Esta comparación se limita a las relaciones de referencia y no se extiende a la compatibilidad de materiales ni a flujos de trabajo de trazado completos.

Necesidad de medición vertical	Función de la galga de profundidad	Función del calibre de altura	Condición de referencia
Profundidad de agujero	Mide hacia abajo desde la superficie superior	No se usa normalmente para esta medición	Contacto de la base en la superficie superior
Profundidad de rebaje	Mide el recorrido descendente de la sonda dentro del rebaje	Puede no coincidir con la relación de referencia requerida	Referencia estable de superficie superior
Altura de trazado	No está diseñada para la medición de trazado ascendente	Mide el desplazamiento vertical desde una referencia de mármol	Mármol u otra referencia de superficie estable
Referencia vertical general	Usa dirección de sonda descendente	Usa medición ascendente desde una referencia de superficie	La lectura puede depender de la estabilidad, el acceso y el rango de medición

Galgas de profundidad para rebajes, acanaladuras, ranuras y agujeros

Las galgas de profundidad son herramientas de medición de precisión diseñadas para características rebajadas donde la medición de profundidad depende de una referencia superior estable y una varilla de profundidad que alcanza la característica inferior. La lectura se determina por la relación entre la referencia superior, la varilla de profundidad y la característica rebajada, no solo por la característica en sí. Las aplicaciones comunes incluyen rebajes, acanaladuras, ranuras y agujeros ciegos.

Cuando se usa una galga de profundidad en una característica rebajada, la estabilidad de la base sirve de apoyo a la referencia mientras la varilla de profundidad se extiende hacia la característica inferior. La fiabilidad de la lectura puede depender del ángulo de contacto, el acceso de la sonda, el rango y la condición de lectura, por lo que una superficie de referencia estable es importante para obtener resultados significativos. Los ejemplos siguientes relacionan las características rebajadas comunes con sus condiciones de referencia.

• Rebaje: Una galga de profundidad mide la profundidad del rebaje cuando se mantiene la estabilidad de la base contra la referencia superior.
• Acanaladura: La profundidad de la acanaladura puede evaluarse cuando la varilla de profundidad alcanza la característica inferior con un ángulo de contacto adecuado.
• Ranura: La profundidad de la ranura depende del acceso adecuado de la sonda, el rango apropiado y un contacto de base estable para una lectura significativa.
• Agujero ciego: La profundidad del agujero se mide extendiendo la varilla de profundidad hacia el fondo de la característica mientras se mantiene una referencia superior constante.
• Característica rebajada general: La fiabilidad de la lectura puede variar con la estabilidad de la base, el ángulo de contacto, el acceso de la sonda, el rango y la condición general de lectura.

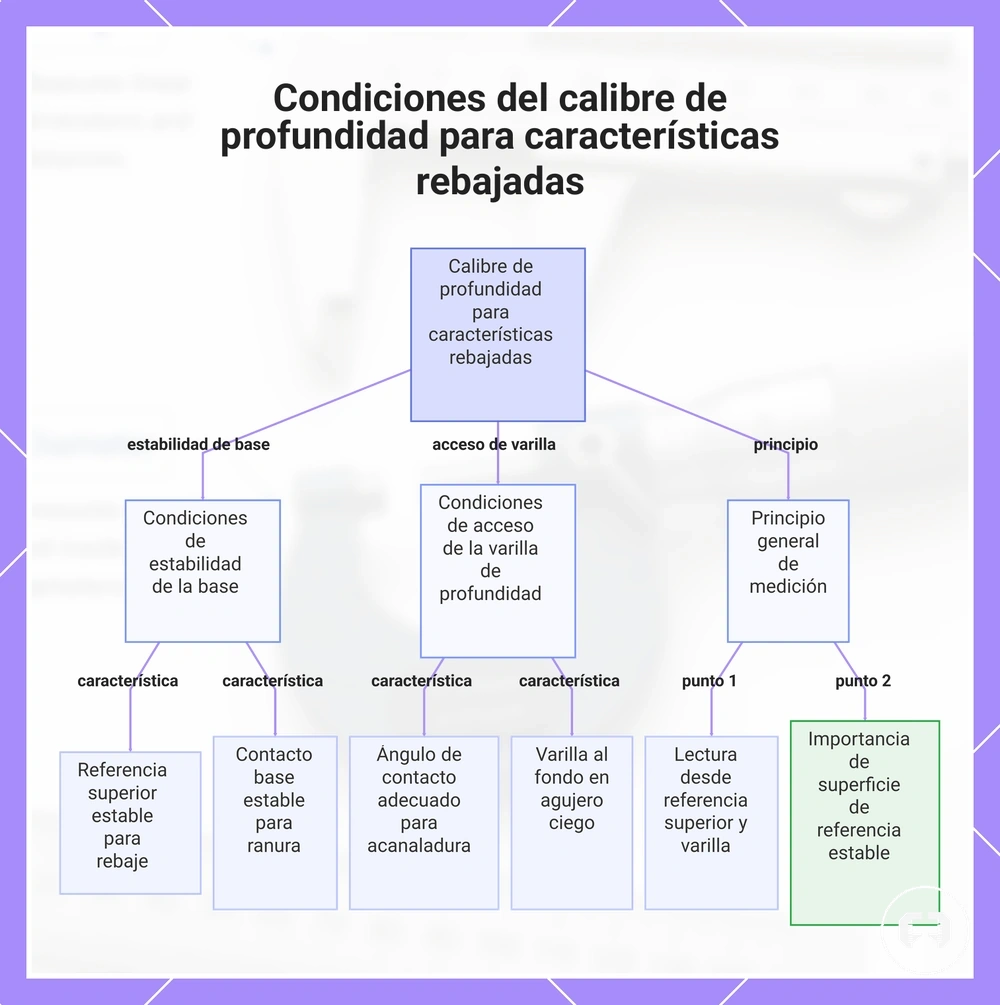

Este gráfico explica el principio de medición y las condiciones específicas de cada característica para usar un calibre de profundidad en características rebajadas.

Calibres de altura para trazado sobre mármol y dimensiones verticales

Los calibres de altura son herramientas de medición de precisión que dependen de una superficie de referencia para establecer dimensiones verticales y marcas de trazado. Una base estable se desplaza sobre un mármol u otra referencia plana mientras un trazador o una sonda se posicionan utilizando la escala vertical. La relación de medición está definida por la superficie de referencia.

Cuando una pieza de trabajo se apoya sobre una superficie de referencia estable, un calibre de altura puede utilizarse para verificaciones comparativas, dimensiones verticales o trazado de marcas haciendo referencia a la misma superficie plana. Por ejemplo, un trazador o una sonda pueden comparar la altura de trazado de dos características solo cuando tanto la pieza de trabajo como la superficie de referencia permanecen estables. La fiabilidad de la lectura puede depender de la estabilidad de la pieza, el contacto de la base y la condición de lectura, y no solo del calibre de altura.

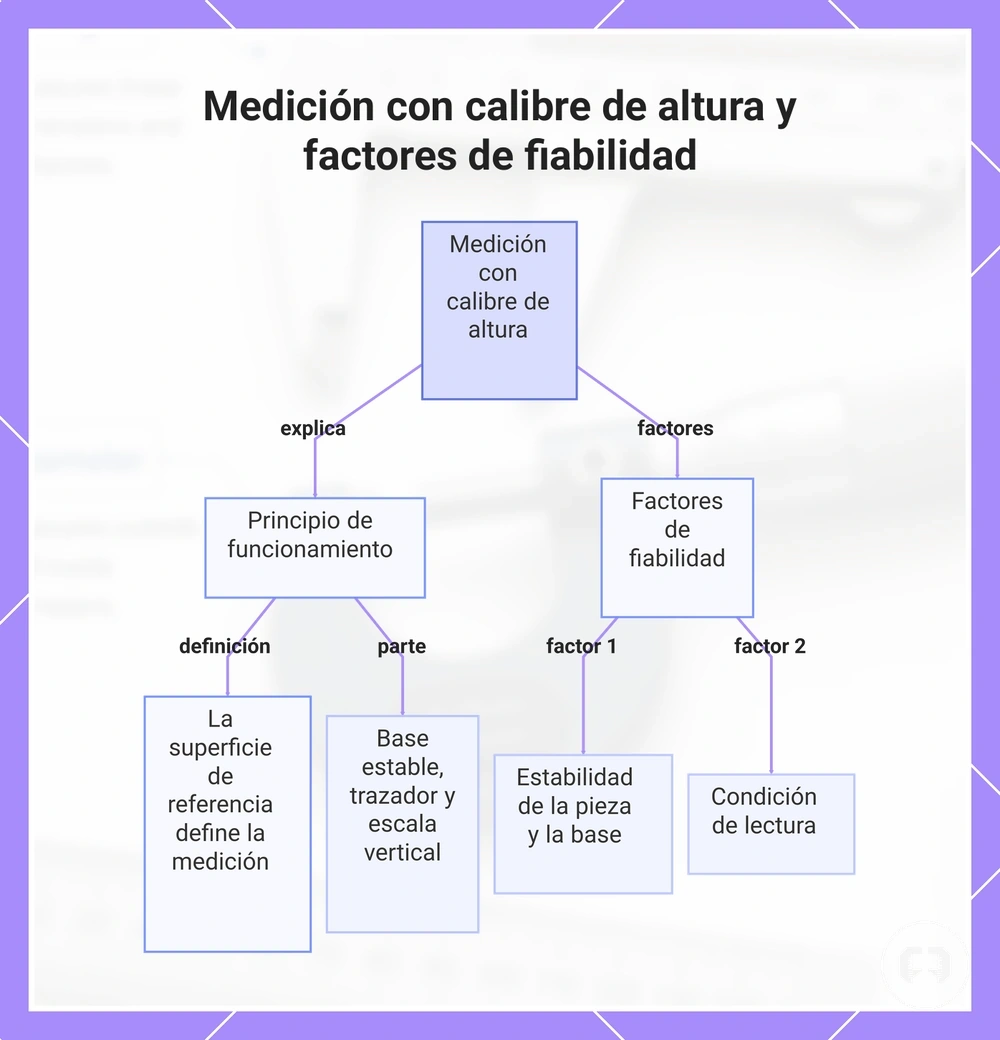

Este gráfico muestra cómo los calibres de altura dependen de una superficie de referencia para la medición y qué factores afectan la fiabilidad de la lectura.

Galgas de precisión y juegos de galgas para verificaciones fijas

Las galgas de precisión y los juegos de galgas son herramientas de referencia fija que se usan para verificar si una característica coincide con un tamaño o límite conocido, en lugar de proporcionar una lectura de medición continua. Comparan una pieza de trabajo con un valor de referencia para apoyar la verificación, en lugar de mostrar una dimensión variable. Las galgas de precisión incluyen bloques patrón, galgas de diámetro interior, galgas de anillo, galgas de horquilla, galgas de pasadores y galgas de espesores. Este enfoque de referencia fija distingue la verificación de la medición continua.

Cuando se verifica una característica con respecto a una referencia conocida, el resultado se basa en la comparación en lugar de una medición mostrada. Por ejemplo, una galga de diámetro interior puede ayudar a verificar una característica interna, mientras que una galga de anillo puede comparar una característica externa con su condición de ajuste prevista. La lógica pasa/no pasa representa una decisión basada en límites, aunque la interpretación puede depender aún del valor de referencia, la tolerancia y el estado de la galga. Estos ejemplos ilustran la verificación mediante condiciones de referencia y ajuste.

Las verificaciones pasa/no pasa están destinadas a determinar si una característica se encuentra dentro de un límite definido, en lugar de identificar su tamaño exacto. Los bloques patrón proporcionan un valor de referencia para la comparación, mientras que las galgas de espesores pueden verificar un espacio o juego libre con respecto a una condición conocida. Los procedimientos de calibración quedan fuera del alcance de esta sección.

Tipo de galga	Característica verificada	Condición de referencia o límite	Qué significa el resultado
Bloques patrón	Dimensión de referencia	Valor de referencia conocido	Apoya la comparación con una referencia fija
Galgas de diámetro interior	Característica interna	Tamaño o límite conocido	Puede verificar si la característica coincide con la condición de ajuste prevista
Galgas de anillo	Característica externa	Tamaño o límite conocido	Apoya la comparación de una característica externa con una condición de referencia
Galgas de horquilla	Dimensión externa	Límite pasa/no pasa	Proporciona una decisión de verificación basada en límites
Galgas de pasadores	Agujero o abertura	Diámetro de referencia	Apoya la comparación con un tamaño conocido cuando se empareja adecuadamente
Galgas de espesores	Espacio o juego libre	Espesor de referencia	Puede verificar si un espacio libre corresponde al valor de referencia seleccionado

Referencias de galgas de diámetro interior, anillo, horquilla, pasadores y bloques patrón

Las referencias de galgas de diámetro interior, anillo, horquilla, pasadores y bloques patrón corresponden cada una a una característica específica de la pieza y a un método de contacto para la verificación fija. Una galga de diámetro interior verifica un agujero, una galga de anillo verifica un diámetro externo, una galga de horquilla verifica un límite exterior, una galga de pasadores verifica un agujero o ranura, y un bloque patrón proporciona un valor de referencia dimensional para la comparación. Cada referencia de galga asigna un tamaño conocido o condición de límite a la característica de pieza adecuada.

Al seleccionar una galga fija, la característica que se verifica debe coincidir con el método de contacto de la galga y su propósito de verificación previsto. El resultado puede depender de la condición de ajuste, el valor límite y la fiabilidad de la galga, y no solo del tipo de galga. La calibración sigue siendo relevante únicamente como límite general de fiabilidad, no como parte del proceso de verificación.

Tipo de referencia	Característica verificada	Método de contacto	Significado del resultado
Galga de diámetro interior	Agujero	Contacto interno	Puede verificar si el agujero coincide con la condición de límite prevista
Galga de anillo	Diámetro externo	Contacto externo circunferencial	Puede comparar un diámetro externo con un valor de referencia
Galga de horquilla	Dimensión exterior	Caras de contacto opuestas	Apoya la verificación pasa/no pasa contra un límite exterior
Galga de pasadores	Agujero o ranura	Contacto insertado	Puede verificar el tamaño de la característica cuando se empareja con la condición de límite requerida
Bloque patrón	Referencia dimensional	Contacto con superficie de referencia	Proporciona un valor de referencia para la comparación dimensional

Elegir el tipo de herramienta según lo que se necesita medir

Elija el tipo de herramienta emparejándolo con la característica que se va a medir antes de considerar cualquier producto individual. La selección final depende del tipo de característica, el acceso, el rango, la tolerancia, el método de lectura, la superficie de referencia y el nivel de confianza de medición requerido. Más de un tipo de herramienta puede ser adecuado para la misma necesidad de medición cuando las condiciones difieren. La característica a medir es el punto de partida para toda selección.

Al medir un diámetro exterior, un calibre o un micrómetro pueden ser adecuados según la tolerancia requerida y la confianza de medición. El diámetro interior, la profundidad y la altura dependen cada uno de herramientas diseñadas para esos tipos de característica, mientras que el descentramiento y la alineación se evalúan con un indicador usando una configuración de referencia estable. Las verificaciones de límite fijo utilizan galgas en lugar de lecturas continuas. Estos escenarios agrupan necesidades de medición comunes por función de la herramienta.

La tabla de decisión a continuación resume los criterios de selección principales según la tarea de medición. Úsela como clave para decidir, luego elija según tarea y necesidad de medición cuando el acceso, el rango, la tolerancia, el método de lectura o la superficie de referencia puedan influir en la selección final.

Qué necesita medirse	Tipo de herramienta probable	Condición clave a verificar	Por qué es adecuado
Diámetro exterior	Calibre o micrómetro	Tolerancia, rango y acceso	Satisface necesidades de medición dimensional externa
Diámetro interior	Calibre o micrómetro interior	Acceso a la característica y rango de medición	Apoya verificaciones de dimensiones internas
Profundidad	Galga de profundidad o micrómetro de profundidad	Superficie de referencia y profundidad de la característica	Mide características rebajadas desde una referencia estable
Altura	Calibre de altura	Estabilidad de la superficie de referencia	Apoya dimensiones verticales y verificaciones de trazado
Descentramiento o alineación	Indicador de cuadrante o comparador de palanca	Configuración de referencia y método de lectura	Evalúa el movimiento relativo en lugar de dimensiones fijas
Verificaciones de límite fijo	Galga de precisión	Condición de límite conocida	Verifica una característica contra un valor de referencia

La decisión final debe basarse en cómo la característica a medir, el tipo de característica, el acceso, el rango, la tolerancia, el método de lectura y la superficie de referencia trabajan juntos. Cuando más de un tipo de herramienta parece adecuado, la confianza de medición puede mejorar eligiendo la herramienta cuyo diseño coincida con las condiciones de inspección. Los ejemplos de productos tienen el único propósito de ilustrar categorías de herramientas y no deben tratarse como una garantía de idoneidad para cada situación. Revise los criterios de selección antes de comparar ejemplos individuales.

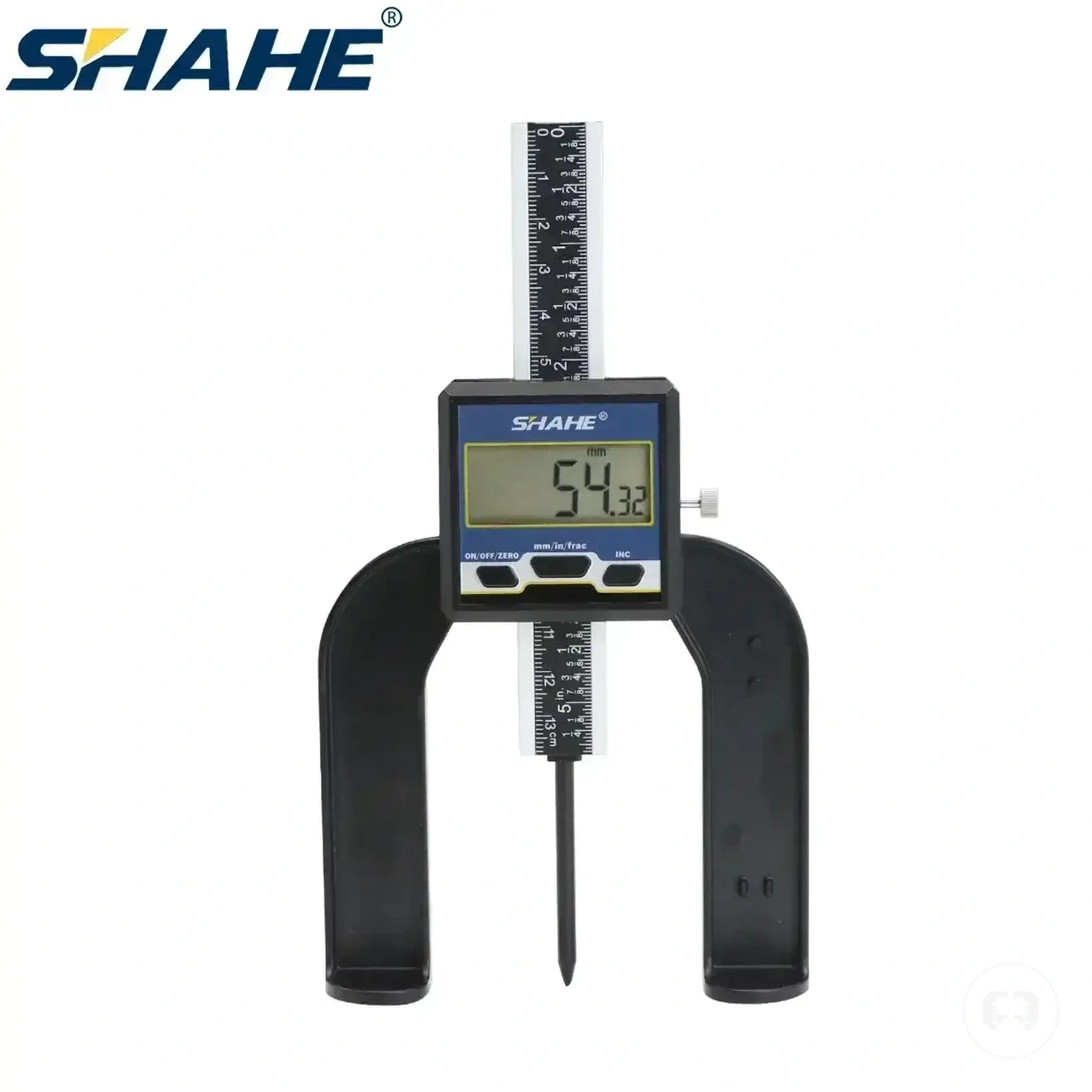

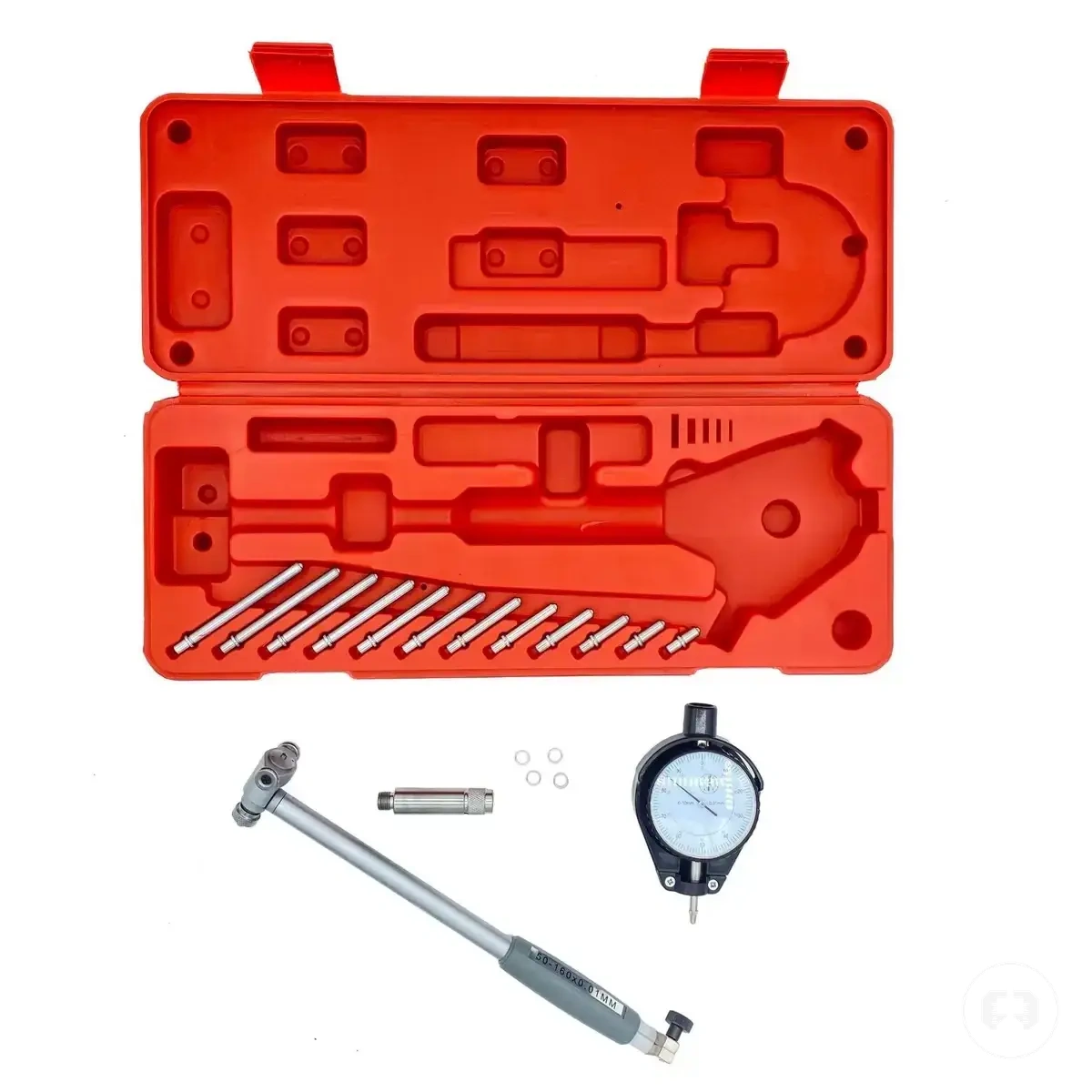

Estos son ejemplos de productos que pueden facilitar la comparación. Antes de comprar, revisa siempre los criterios de compatibilidad, las características esenciales y los detalles del producto.
